落差式洗浆机

---

1．原理

利用较低的水位落差造成一定的真空来进行浆料的洗涤过滤、脱水浓缩，所以又称低水位洗浆机或真空过滤机。

落差式洗浆机依靠液位差与液位落差造成的真空作为动力。

要造成足够的真空度，鼓内外水位差一般不应小于2m，相应转鼓直径不小于3．5m。

为使排液管的滤液有足够的流量和必要的流速，应根据小室的容积来选配排液管的截面，一般每m³的小室容积应选配0．08～0．1m²的排液管的截面积。

2．种类

落差式洗涤机有管式、沟式、袋式三种。

(1)袋式

转鼓的水腿室的断面积从上到下逐渐缩小，与滤液自由落差速度相配合，使转鼓滤网面上均匀抽吸进行洗浆。

袋式转鼓可畅通大流量滤液，适于低浓浆料洗涤浓缩，转速高，产量大。

(2)沟式

沟式转鼓全周长分为3份，每格有1～2道矩形断面的弧形水腿沟，其进出口在圆柱面上成螺旋形排列。

沟式转鼓，水腿沟布置地位紧凑、转鼓内径大，所以，鼓内液位较低。多用于浓缩与回收纤维。

(3)管式

管式转鼓全周布置3管或4管可制成螺旋管形或直管形的水腿管。滤液不易回流，制造方便。

落差式洗浆机不要求高位安装也不需配备真空泵。为获得较高真空度，转鼓直径不能太小，水腿短管应具有一定长度。该设备性能优于圆网浓缩机和侧压洗浆机。生产能力介于真空洗浆机与圆网浓缩机之间。

3．技术特征

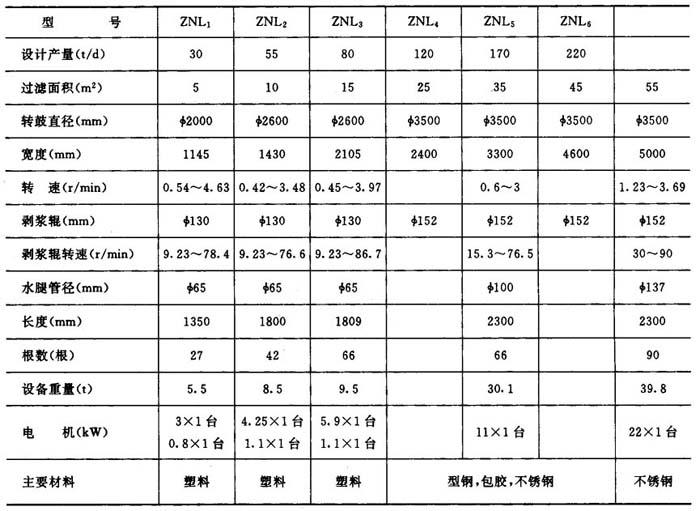

(1)国内曾使用的落差式洗浆机的技术特征

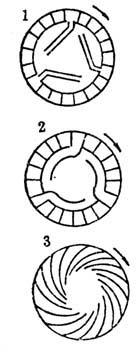

图6－4－13 落差式洗浆机水腿管的几种型式

1－管式 2－沟式 3－袋式

表6－4－13 国内曾使用的落差式洗浆机的技术特征

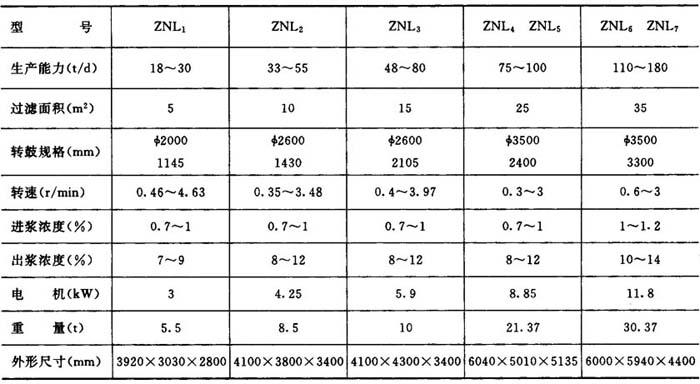

(2)ZNL系列落差式洗浆机主要技术特征

表6－4－14ZNL系列落差式洗浆机主要技术特征

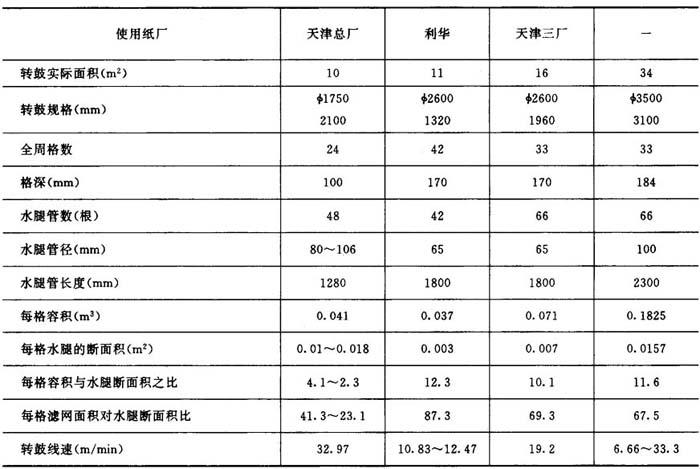

4．草浆落差洗浆机转鼓的主要结构尺寸

表6－4－15 草浆落差洗浆机转鼓的主要结构尺寸

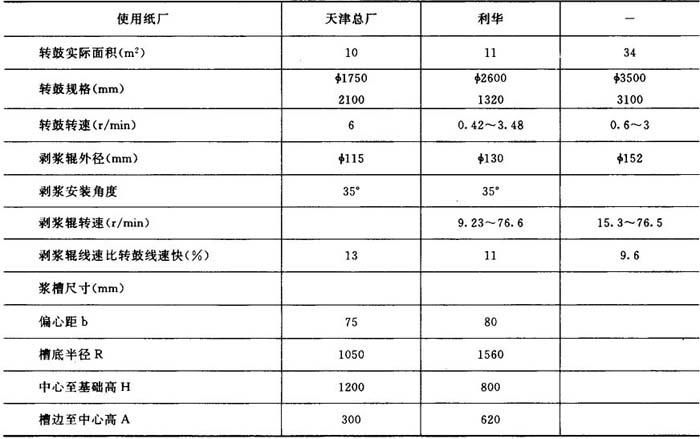

5．草浆落差洗浆机剥浆辊与浆槽的尺寸

表6－4－16 草浆落差洗浆机剥浆辊与浆槽的尺寸
