塔式进水口tower intaking位于水库水下深孔放水或泄水的隧洞或涵管的进口,用以控制水流的塔式进水建筑物。平面呈圆形或方形。塔身有封闭式或框架式。可修建在坝脚或山脚,或修建在坝坡或山坡中,视具体情况及条件而定。塔室底部装有控制水流的工作闸门及检修闸门,上部设有启闭机及工作桥。灌溉用的放水涵洞,为引取不同水温的表层、中层或底层水,可采用封闭式分层取水的进水塔,在不同高程上分设进水孔及控制闸门,以便按需要取不同层次的水流。进水塔各级进水孔下均需设消能栅格以形成水垫消能。由于水垫形成隔气层,还需设有通气管。这种形式工作可靠、结构复杂、造价高,多用于大中型工程。

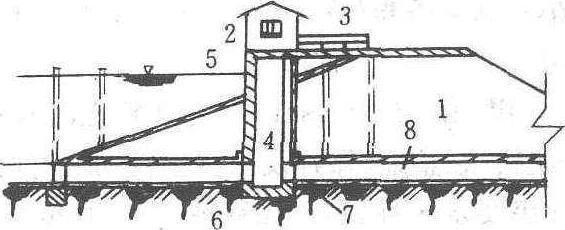

泄洪洞 1.坝 2.启闭机室 3. 工作桥 4. 竖井 5.表面取水进口 6.检修闸门 7. 工作闸门 8. 放水涵洞 |
