加压送风系统的设计

---

(一)设计原则

加压送风系统的设计，就是要确保疏散通道内的压力在关门时要大于相邻空间的压力，而在开门时在门断面上维持一定的断面风速，以避免烟气侵入到疏散通道内。如图3－2－28所示，要保证空间B中的烟气不侵入到空间A，就要保证空间A的压力高于空间B的压力，同时空间B还必须要有一定的缝隙(窗缝、门缝等)将空气渗漏出去，这样才能保证空间A的空气向空间B流动。若空间B不能将空气渗漏出去，则空间B的压力就会逐渐升高，直到空间A和空间B的压力达到一致，此时空间B的烟气就可能侵入到空间A处。

为确保空间B的烟气不能进入到空间A，其加压送风系统的设计原则为：

1．利用加压送风机将室外的新鲜空气均匀地输送到需加压的空间A内；

2．确保加压空间A与相邻空间B之间存在有一定的漏风通道，以保证加压空间内的压力高于相邻空间的压力；

3．利用机械排烟系统或自然排烟系统，确保非加压空间B的空气和烟气能够顺利地排到建筑物外。

(二)设计步骤及条件

1．根据《高层民用建筑设计防火规范》要求，确定需设置加压送风的部位。

2．确定加压送风系统的加压值(一般为50Pa)。

3．计算加压空间(疏散通道)的漏风面积。

4．计算加压空间在关门条件下的加压送风量。

5．根据加压送风的部位，确定在开门条件下门的断面风速要求：

(1)仅楼梯间加压送风时，开启门的断面风速不小于0．7m／s；

(2)当楼梯间和前室分别加压送风时，应同时满足：当楼梯间至前室的门及前室至走道的门均开启时，通过其中任何一道门的断面风速不小于0．7m／s；当楼梯间至前室的门关闭，前室至走道的门开启时，通过前室至走道门的断面风速不小于0．5m／s，或维持楼梯间内的压力大于45Pa。

6．验证开门时的门断面风速。

7．若不能满足开门时门断面风速要求，应调整送风量以满足开门时断面风速的要求。

8．确定建筑物周边漏风面积，计算排风量。

9．根据加压送风量计算加压送风系统的管路断面尺寸。

10．确定加压送风机。

(三)计算方法

1．查表法

需设置加压送风系统空间的加压送风量见表3－2－26～3－2－29。

表3－2－26 防烟楼梯间(前室不送风)的加压送风量

❷ 加压空间的空气以并联方式渗漏(见图3－2－30)，总漏风面积为

A_总=A1+A₂+A₃。

根据对实际建筑物门的安装尺寸测量，常用的四种类型门的实际漏风面积见表3－2－30。

表3－2－30 四种常用类型门的实际漏风面积

a．当建筑物层数n≤10时，可认为向楼梯间内的加压送风量在门开启时全部由门的洞口排出，故通过开启门的断面风速为

式中：v_SA——门开启时，通过门的断面风速(m／s)；

Q——对加压空间提供的送风量(m³／s)；

F——门的有效断面面积(m²)，门的断面面积均按单扇门考虑，双扇门认为开启一半；

0．6——加压空气排出阻挡系数。

b．当建筑物层数n≥10时，除考虑开启的门外，还应考虑其他的渗漏面积，故通过开启门的断面风速为

式中：A——除开启门的断面面积外其他漏风面积之和(m²)

S——建筑物层数。

❷ 楼梯间和合用前室分别加压送风时(图3－2－31)：

a．通过楼梯间至合用前室门的断面风速为

式中：v_SL——通过合用前室门的断面风速(m／s)；

F_SL——楼梯间至前室门的断面面积(m²)，门的断面面积均按单扇门考虑，双扇门认为开启一半(m²)；

Q_SL——通过合用前室门的风量(m³／s)：

Q_sL=Q_S+Q′_S；

式中：Q_S——加压送风系统对楼梯间提供的送风量(m³／s)；

Q′_s——其他层加压前室通过合用前室门进入到楼梯间的风量(m³／s)

式中：Q_L——每个前室的加压送风量(m³／s)；

A_D—楼梯间至前室门的漏风面积(m²)；

A_L——前室至走道的漏风面积(m²)；

A_d——电梯门的漏风面积(m²)；

n——加压前室的数量(层数)；

m——电梯竖井的数量；

R——电梯竖井加压空气排放系数，见表3－2－31。

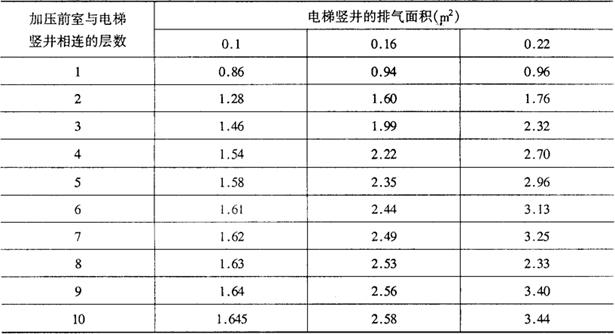

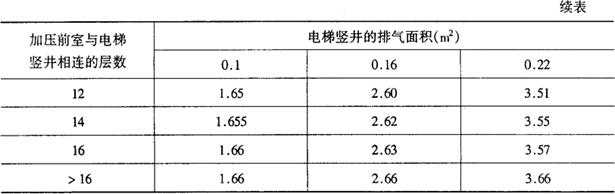

表3－2－31 电梯竖井加压空气排放系数

b．通过合用前室走道门的断面风速为

式中：v_LA——通过合用前室走道门的断面风速(m／s)；

Q_LA——通过合用前室走道门的风量(m³／s)；

Q_LA=Q_L+Q_SL+Q′_L；

Q′_L——其他加压前室通过电梯门进入到前室的风量(m³／s)：

F_LA——开启前室至楼梯间门的断面面积(m²)，门的断面面积均按单扇门考虑，双扇门认为开启一半。
