高压聚乙烯瓶盖

---

(1)结构特点 二次顶出，螺纹型芯以燕尾组合而成，见图5-35。

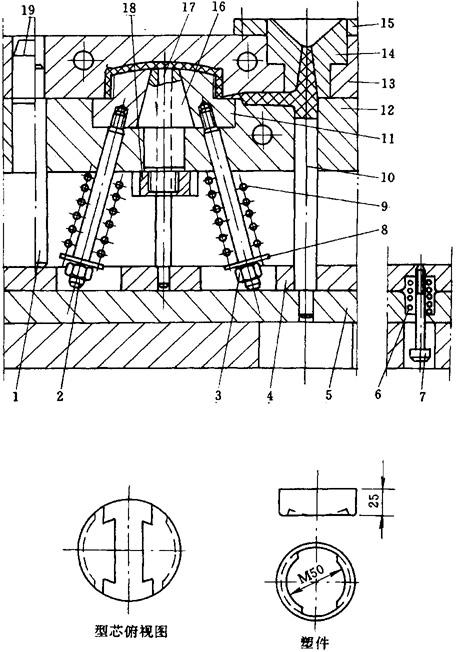

图5-35 高压聚乙烯瓶盖

1—定模回程杆 2—斜推杆 3—螺母 4—顶板 5—顶板 6—弹簧 7—限位钉 8—垫圈 9—弹簧 10—顶杆 11—螺纹型芯 12—动模型板 13—定模 14—注口套 15—定位盘 16—型芯 17—顶杆 18—锁母 19—导柱

(2)动作原理 开模后，动模型板12将塑件从定模13内带出，然后顶出机构斜推杆2推动螺纹成型芯11向中间合拢；与此同时，塑件上的螺纹部分即脱离螺纹型芯11，完成一次顶出。随后顶杆17在弹簧6的作用下，将塑件顶出，完成二次顶出，顶出系统的复位靠定模回程杆1。

(3)浇口尺寸 宽5mm，深1mm。

(4)工艺要点 与斜推杆2相配合的斜孔应同时钻铰，螺纹型芯燕尾处要研配合适。
