中小型模架

---

3．2．1．1 中小型模架的结构形式(品种)

1．中小型模架可按以下特征划分品种

①按结构特征可分为基本型和派生型：基本型有四种，即A1、A2、A3和A4，如图3-24所示；派生型有九种，即P1、P2、P3、P4、P5、P6、P7、P8和P9，如图3-25所示。

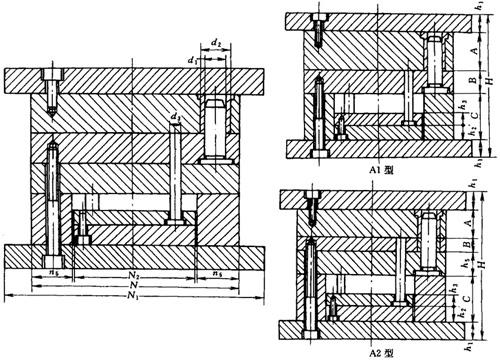

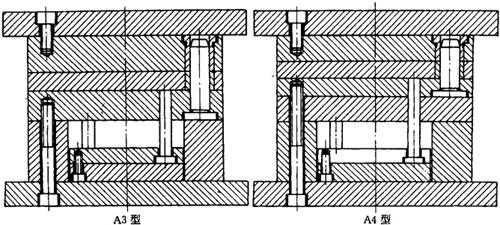

图3-24 基本型模架结构A1～A4型

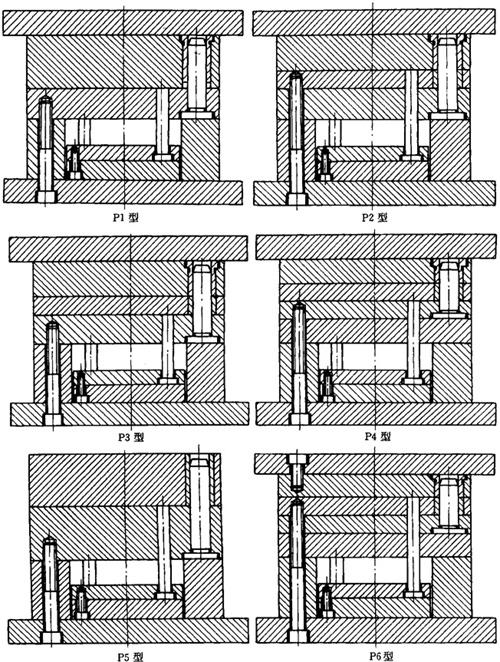

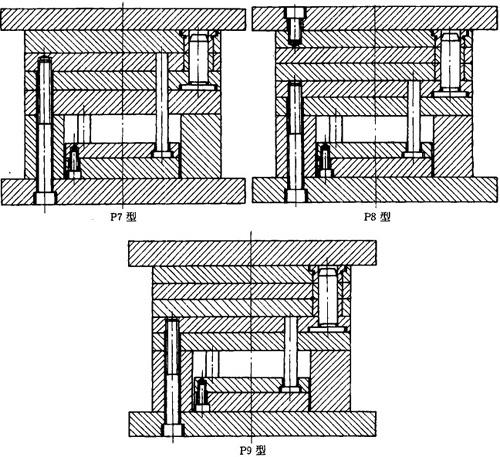

图3-25 派生型模架结构P1～P9型

②按导柱和导套的安装形式可分为正装(代号Z)和反装(代号F)两种，序号1、2、3为分别采用带头导柱、有肩导柱和有肩定位导柱，如图3-26所示。

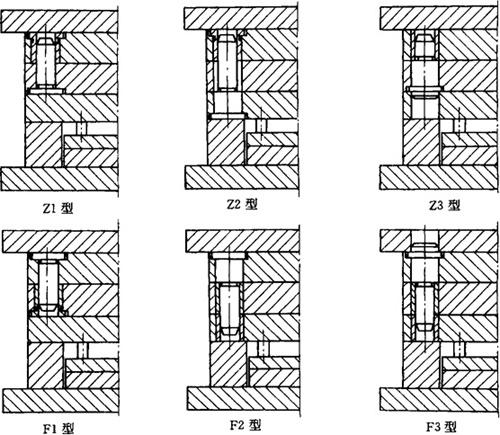

图3-26 正装和反装导柱模架结构

③按动、定模座板的尺寸可分为有肩和无肩两种。

2．各种模架的特点和用途(见表3-19)

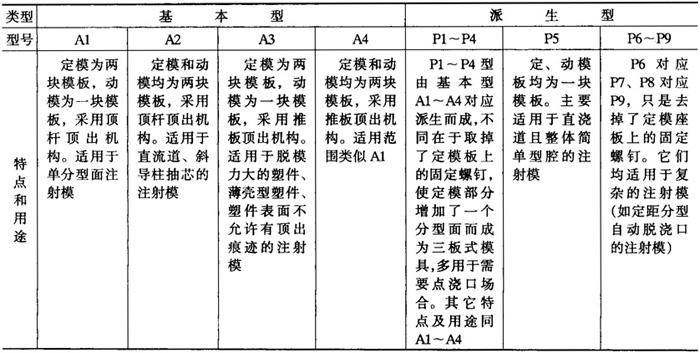

表3-19 各种模架的特点和用途

3．2．1．2 中小型模架的尺寸组合

中小型模架系列依模板的宽和长(B×L)划分，除了模板的厚度需由设计者从标准中选定外，模架的其它相关尺寸在标准中都已规定。图3-27是模架有关的周界尺寸，表3-20是中小型模架标准的尺寸组合。

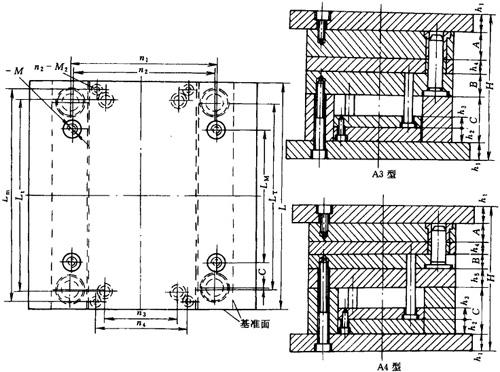

图3-27 模架周界尺寸

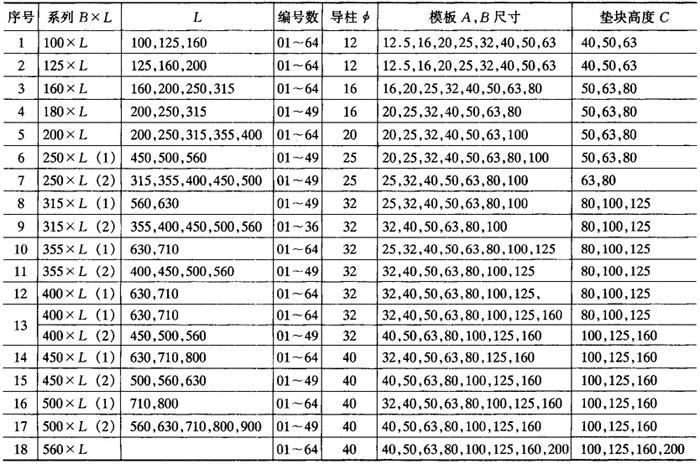

表3-20 塑料注射模中小型模架标准的尺寸组合(mm)

3．2．1．3 模架的规格系列

中小型模架规格依同品种、宽度系列所选模板(A、B板)和垫块(C)的厚度划分。

例：周界尺寸为355×L(1)的模架(见表3-21)，该系列共有64种规格，以01～64表示，这64种编号是由A、B板各8种厚度排列组合而成，A、B板的8种厚度为：25、32、40、50、63、80、100和125mm，详见表3-22。

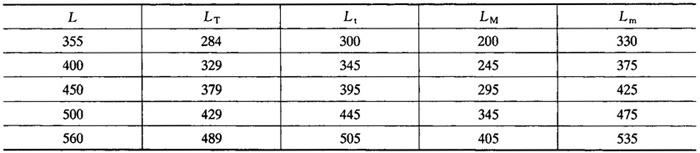

表3-21 355×L(1)模架(mm)

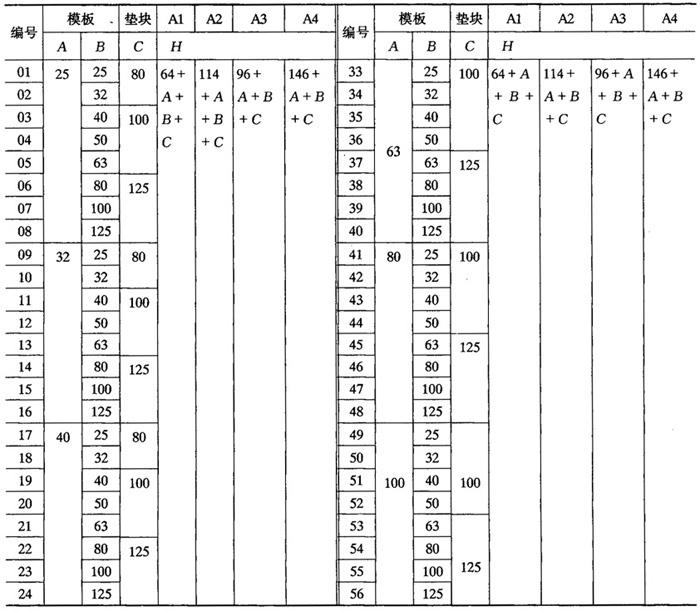

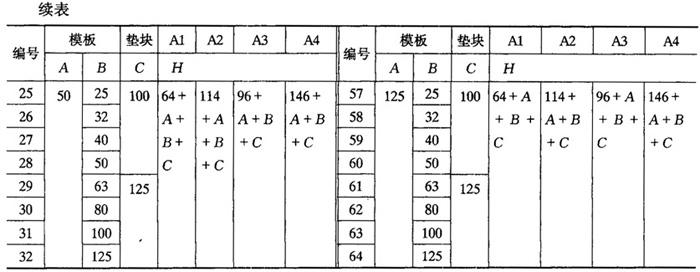

表3-22 周界尺寸为355×L(L≤560)的模架规格(mm)

3．2．1．4 中小型模架的标记方法

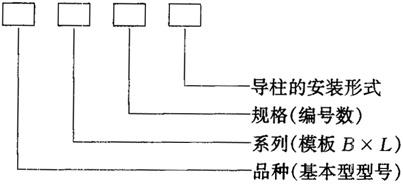

塑料注射模中小型模架规格的标记方法如下：

例：A3-355450-16-F1 GB12556—90表示的模架为：基本型A3型，模板B×L为355×450，规格编号为16，即模板A为32mm，模板B为125mm，导柱为反装F1。
