码托安装位置的确定

---

导轨支架一般包括码托(有的称为托架)和支架两部分。码托直接安装在井道壁上，而支架则安装在码托上。设计良好的导轨支架，应该是支架与码托之间可以相互调节的，这样更有利于找正支架和校正导轨。

码托的安装定位将影响后面的施工精度，施工中应符合下面的工艺标准：

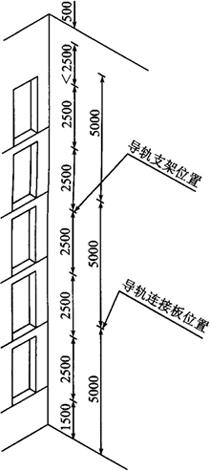

(1)码托在垂直方向上的位置确定可以参考图4．1－3

图4．1－3 导轨支架垂直定位

(2)码托在水平方向上的位置确定方法：

①对重码托固定螺栓位置的确定：用直尺将对重导轨样线引到井道壁，画出纵向墨线，同时测量对重导轨样线(靠近厅门侧那条)与井道壁之间的距离H₁，参考图4．1－4。

图4．1－4 对重导轨支架码托定位示意图

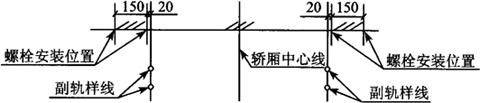

参照图4．1－5，以纵向墨线为基准向井道两侧偏移，偏移20mm的位置定位为第一只膨胀螺栓的位置，再偏移150mm的位置定位为第二只膨胀螺栓的位置。具体偏移可能因为支架螺栓孔位置不同而不同，现场可以根据实际测量得到准确的偏移。

图4．1－5 对重导轨支架螺栓孔定位示意

②轿厢码托固定螺栓位置的确定：参照图4．1－6。用直尺将两条轿厢导轨样线引到井道壁上并画出纵向墨线，同时测量轿厢导轨样线与井道壁之间的距离H₂。

图4．1－6 轿厢导轨支架码托定位示意

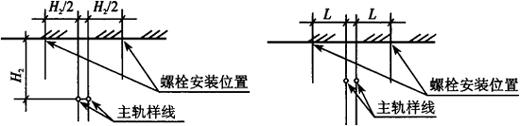

以纵向墨线为基准向井道两侧偏移，偏移的量根据现场实际的导轨支架孔距来确定，见图4．1－7。

图4．1－7 轿厢导轨码托螺栓孔定位示意

其中的H₂、L可以根据现场实际的导轨支架螺栓孔来确定。
