Y／△起动器

---

1．适用范围

Y／△起动器适用于交流50Hz或60Hz，额定绝缘电压为660V，在AC－3使用类别下额定工作电压为380V时控制功率至80kW的三相鼠笼式感应电机，Y／△起动器为电动操作时，接线可自动转换，可遥控电动机起动、停止，并具有过载及失压保护。Y／△起动器一般用于空载或轻载起动的中、小型笼式电动机。

2．常用Y／△起动器结构特征

(1)QX1 Y／△起动器是由三个结构相同的触头元件及一个定位机构的组成。并具有薄钢板的外壳，由凸轮操作其分断，由弹簧控制其闭合。

(2)QX3 Y／△起动器是由交流接触器、时间继电器和热继电器组装而成。电动机开始由星形接法运转，通过时间继电器自动将Y换接成△连接，使电路正常运转。热继电器和交流接触器在过载和失压时，可以自动断开电路。

(3)QX4 Y／△起动器由3台交流接触器、1台热继电器、1台时间继电器、3只按钮(并作指示灯)等元件组成，采用自动控制方式，在0．4～0．6s内可以自动调节起动，并有过载及失压保护装置。

(4)QJX2 (LC3－D)Y／△起动器一般由三台交流接触器，一只空气延时头、一只辅助触头组成，安装在一块底板上，配以适当导线。

3．常用Y／△起动器接线图。

常用Y／△起动器接线图见图1－83。

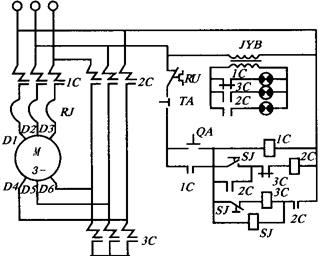

QX4接线图

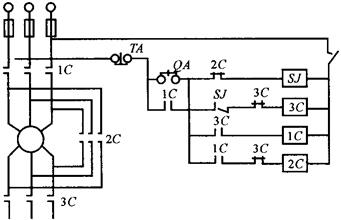

QX3接线图

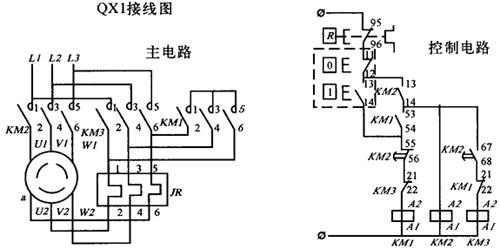

QX1接线图

QJX2接线图

图1－83 常用Y／△启动器接线图

4．常用Y／△起动器产品型号及主要技术参数

常用Y／△起动器产品型号及主要技术参数和外形安装尺寸见图1－84和表1－115。

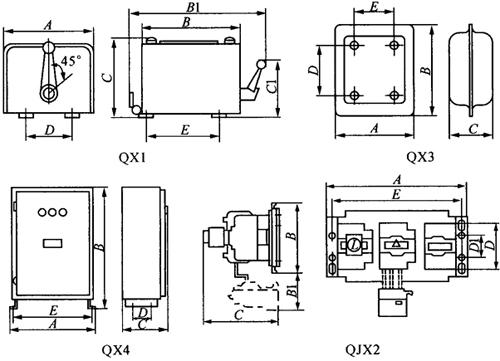

图1－84 常用Y／△起动器外形及安装尺寸

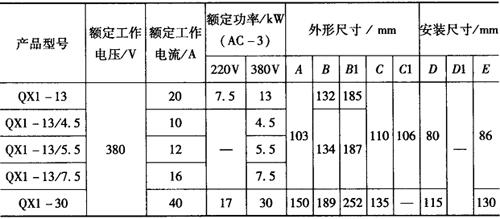

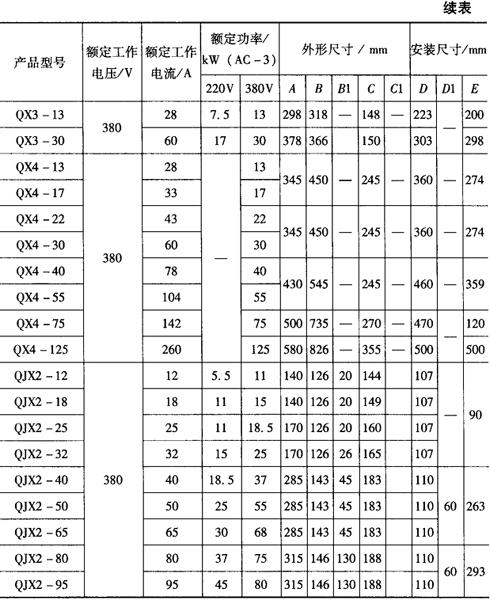

表1－115 常用Y／△起动器主要技术参数及安装尺寸
