2．类型、牌号、分类和分级

---

2．1 按著色剂特性，有色光学玻璃分为以下三种类型

(1)硒镉著色玻璃；

(2)离子著色的中性(暗色)玻璃；

(3)离子著色的选择性吸收的玻璃。

2．2 有色光学玻璃牌号(表1－22)

表1－22 有色玻璃牌号

表征这类玻璃光谱特性的参数是：

E_λ0——硒镉玻璃在最大透过率区域内，标准中规定的某一波长λ₀处的吸收率；

λ_jx——硒镉玻璃规定的光谱透过界限的波长。标准中把规定厚度的硒镉玻璃，在可见光谱中透过率的最大值的50%处所对应的波长，定为光谱透过界限波长。亦即光密度D_λjx与最小光密度D_λ0差0．3(即D_λjxD_λ0=0．3)时的波长。如图1－4所示；

K——硒镉玻璃在过渡区域的斜率。它是以波长为λ_jx和波长为λ_jx－20mm处，在规定厚度下对应的光密度之差表示。即K=D_(λjx－20)－D_λjx，K值越大，硒镉玻璃截止性能越好。

硒镉光学玻璃的光谱特性参数指标如表1－23所示。

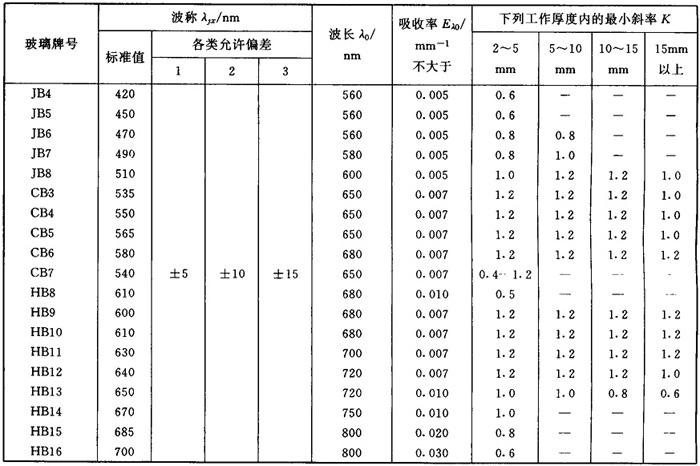

表1－23 硒镉玻璃光谱特性参数

2．4．2 离子著色的选择性吸收的玻璃

离子著色的选择性吸收的玻璃特征，是它对某一光谱区有明显的“透明”或“拦截”，其透过率曲线(τ_λ－λ曲线)如图1－3中曲线2所示。表征这类玻璃光谱特性的参数是：

Eλ——规定波长处的吸收率；

E_λ1／E_λ2——在规定的波长λ₁和λ₂处相应的吸收率E_λ1和E_λ2之比。不同牌号的选择吸收玻璃，规定的λ1和λ₂是不相同的。

离子著色的选择性吸收玻璃的光谱特性参数指标如表1－24所示。

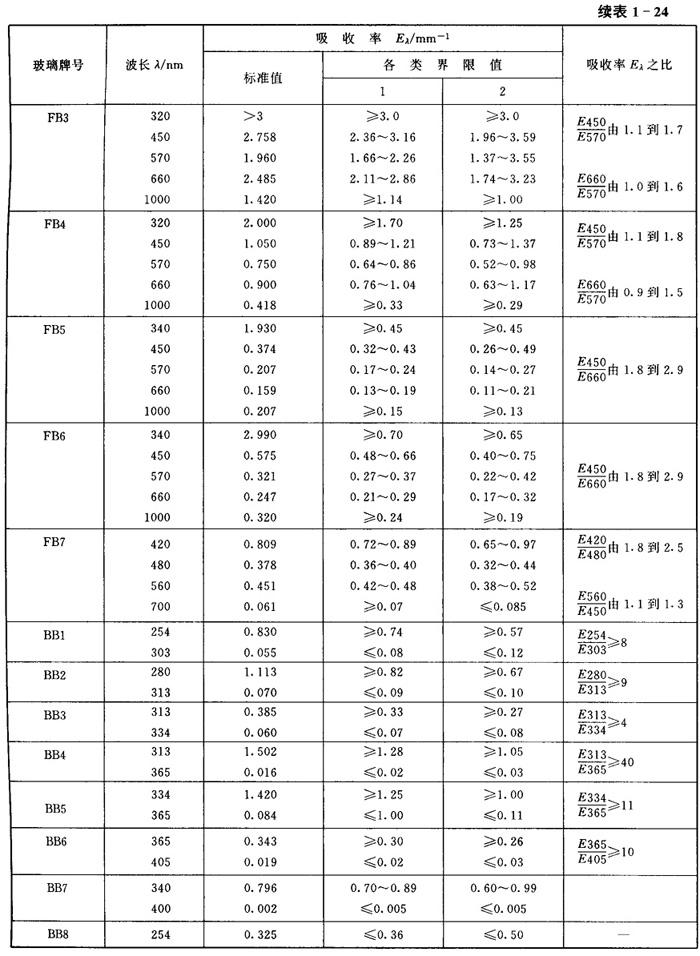

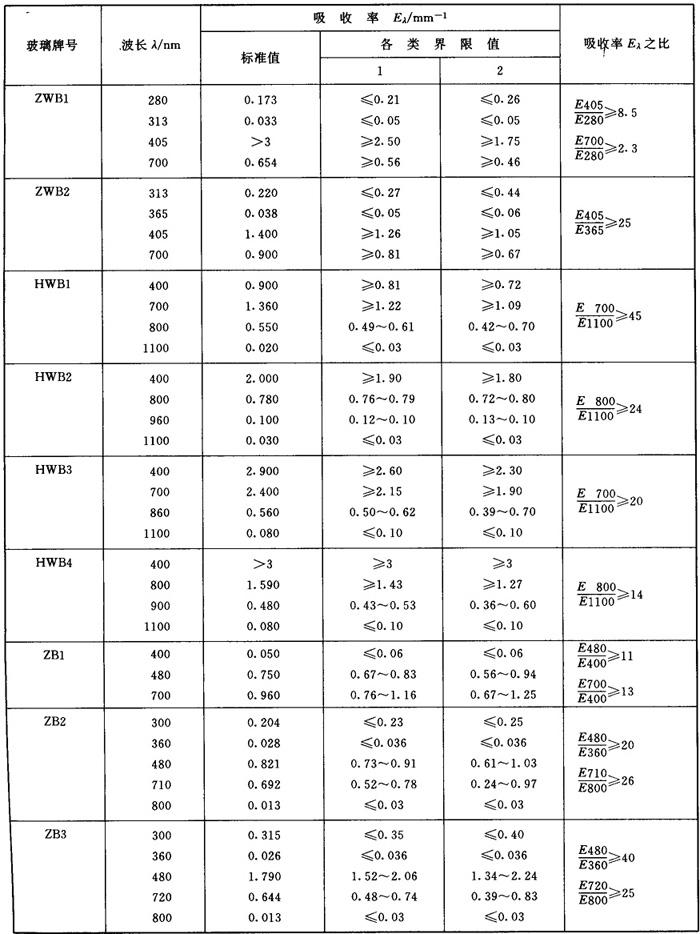

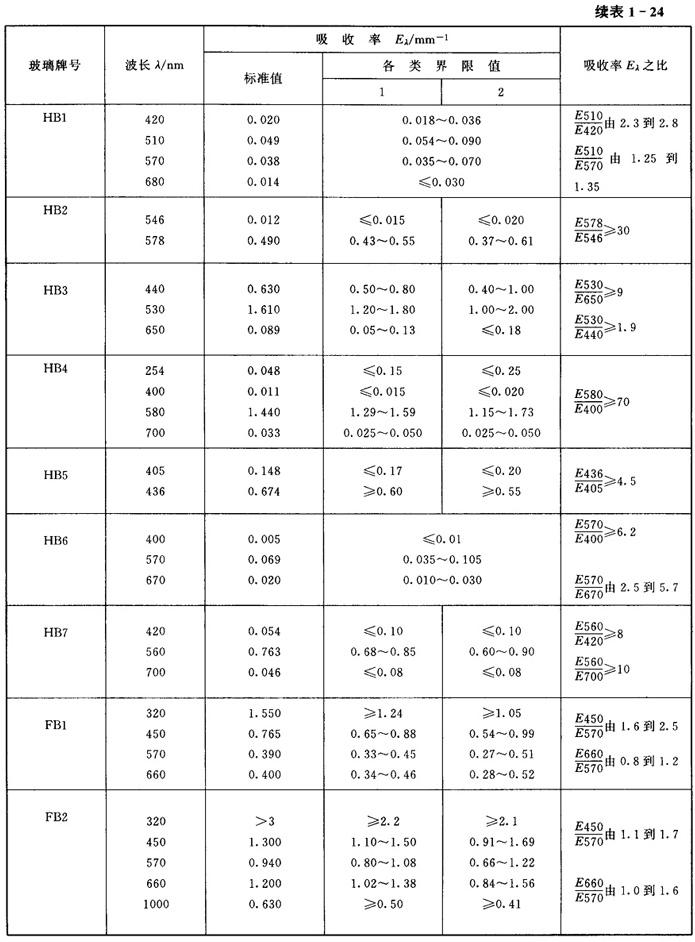

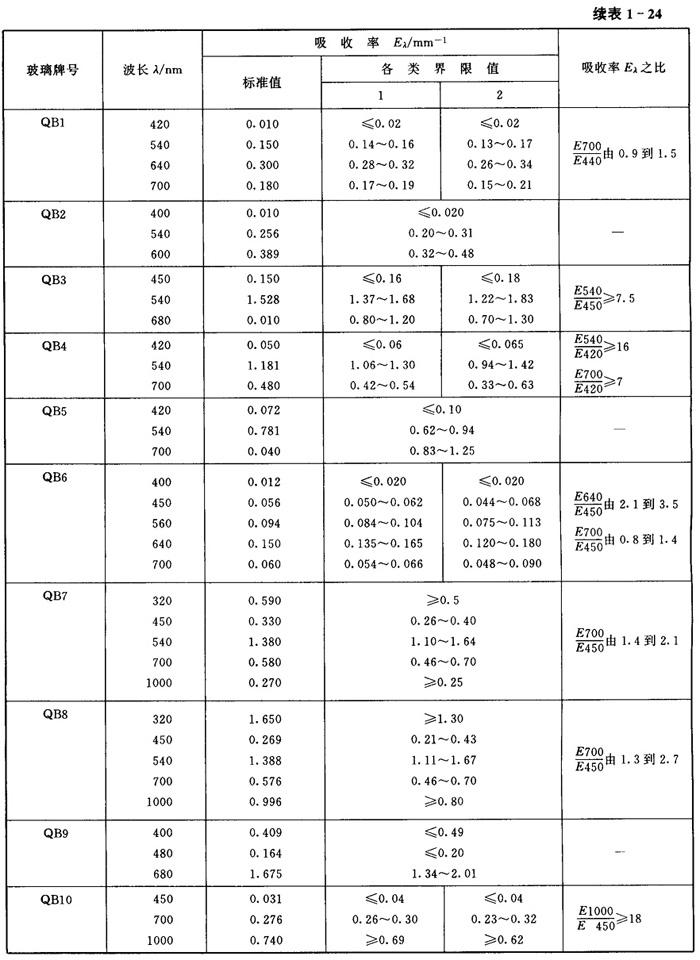

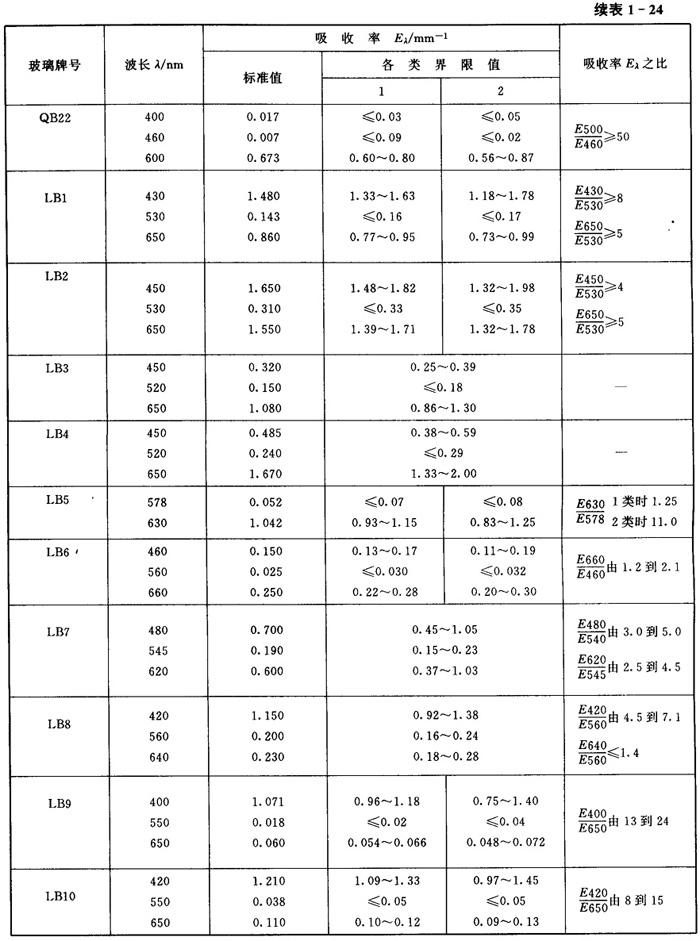

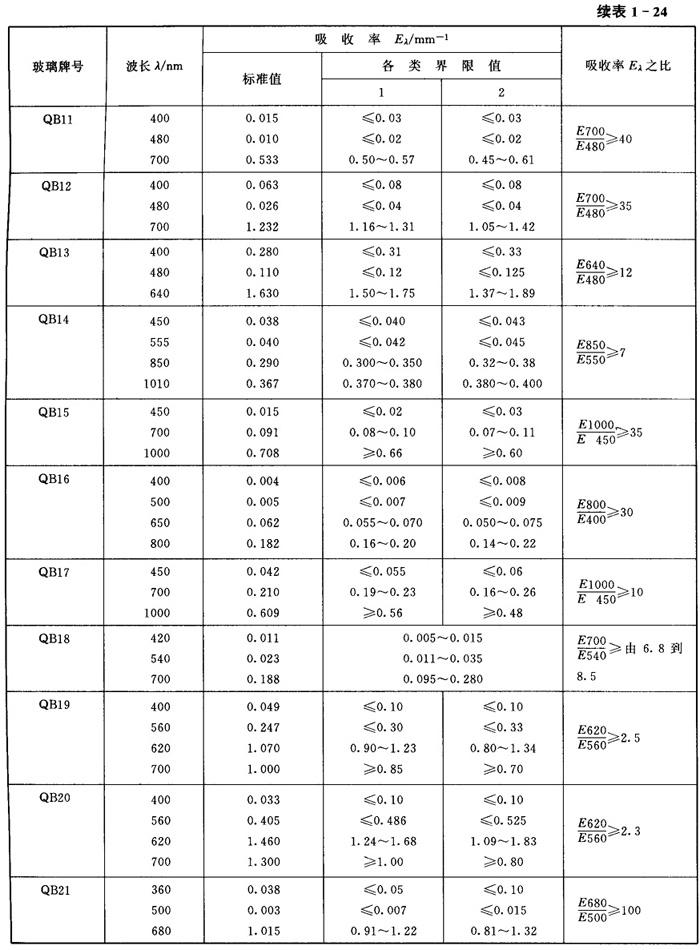

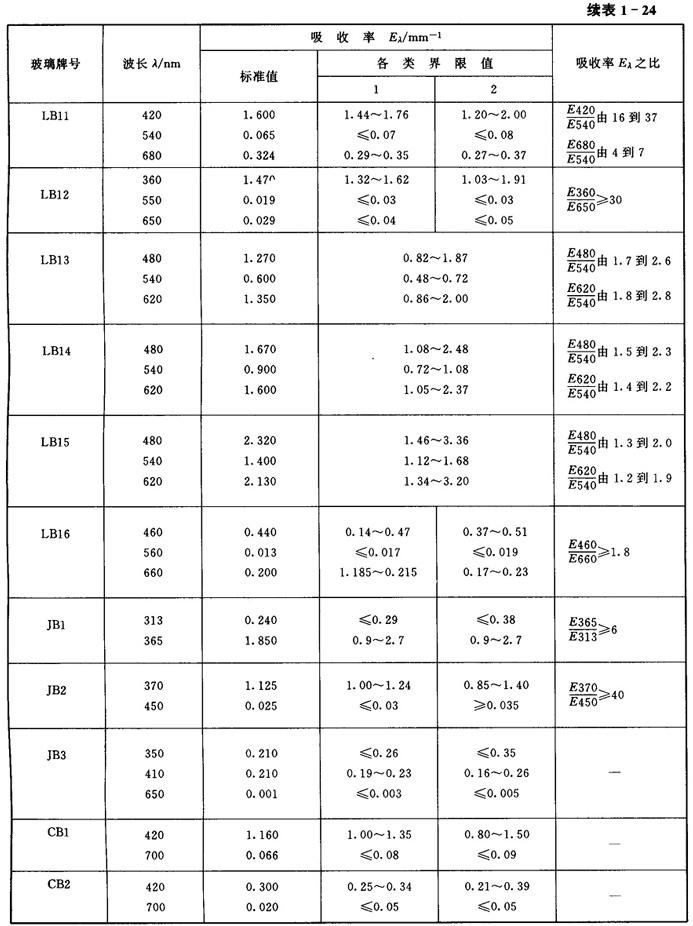

表1－24 离子著色玻璃光谱特性参数

2．4．3 离子著色的中性(暗色)玻璃

这类玻璃是不带颜色的，所以又称灰色玻璃，其特点是在可见光区域内能均匀地减低光源的光强度，也就是说，在规定的整个光谱区域内，各个波长的透过率是相同的，τ_λ－λ曲线非常接近平行于横坐标轴的直线，如图1－3中的曲线3所示。

中性玻璃由下列参数表征其光谱特性：

E_p——中性玻璃在规定光谱区域内，每隔20mm所测得的吸收率E_λ的算术平均值(牌号为AB1、AB2和AB3的中性玻璃，其测量光谱区为440～660mm，其余牌号的中性玻璃则为400～700mm)。其表示式为

n为测量点的个数；E_p表示对中性玻璃的平均吸收率；Q_p为中性玻璃在规定的光谱区内，|E_λ－E_p|的算术平均值对E_p的相对量，以百分数表示，其表示式为

Q_p值说明中性玻璃在规定的光谱区域内，吸收率Eλ的稳定性。Q_p值越小，则E_λ越稳定，中性玻璃的光谱特性越好。

Qz为中性玻璃在规定光谱区内，|E_λ－E_p|的最大值(即|E_λ－E_p|最大)对E_p的相对量，以百分数表示。其表示式为

Q_z表示E_λ的最大相对变化幅度，其值越小越好。

离子著色的中性玻璃的光谱特性参数指标如表1－25所示。

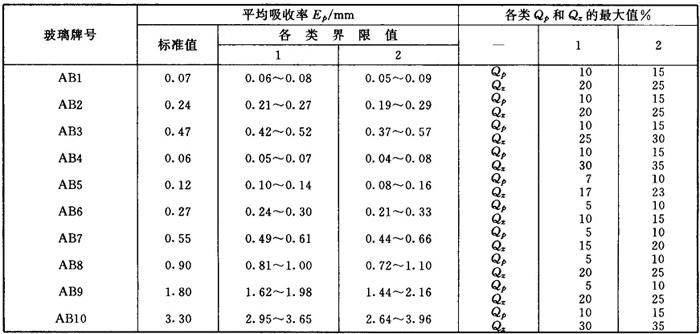

表1－25 离子著色中性玻璃光谱特性参数

2．5 双折射按大小分为三类(表1－26)

表1－26 双折射分类

光程差以通过玻璃毛坯最大尺寸方向中部的测量数值为准。

2．6 条纹度按其特征分为四类(表1－27)

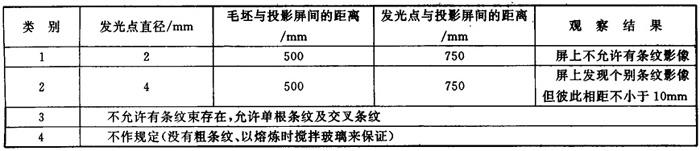

表1－27 条纹度分类

要求一类和二类条纹度的玻璃，每公斤玻璃在投影屏上允许看到10条长度小于12mm的条纹。

2．7 气泡度规定为八类六级

(1)根据玻璃毛坯中最大气泡允许的直径分为8类(表1－28)。

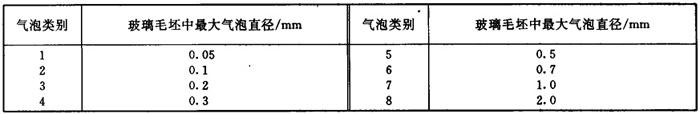

表1－28 气泡度分类

(2)按1kg玻璃中直径大小0．03mm的气泡平均数分为6级(表1－29)。

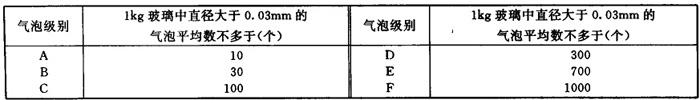

表1－29 气泡度分级

玻璃中存在的结石、结晶、交叉条纹的中心均作气泡看待。扁长的气泡取其长轴和短轴的算术平均值作直径。
