地貌剖面图dimao poumiantu

将各种地貌类型和地貌组合形态、物质组成、结构、成因、时代和相互间的接触关系，概括地表现在剖面图中，以显示某一地区地貌发育过程，称为地貌剖面图。地貌剖面图主要是通过野外调查绘制而成，也可以根据野外调查资料，利用地形图、地质图、地貌图等图件进行编绘。地貌剖面图可分以下三种类型：
❶实测地貌剖面图： 野外地貌调查时，对典型地区进行实测剖面。测绘剖面时，沿剖面线测绘地形高度、坡度和宽度，将观测到的地层岩性、厚度、产状、结构和各层的接触关系绘制在图上。剖面图要标出方位和位置，并标出水平比例尺和垂直比例尺，一般说来，可以适当扩大垂直比例尺，但也不要过大而失真(图1)。
❷地貌剖面示意图： 把沿途观测到的地貌与第四纪地质的资料，用目测或步测估算厚度和距离，按比例沿剖面绘制出来，这种剖面又称信手剖面，在野外调查时是经常使用的。这种剖面虽不很准确，但主要的类型、沉积顺序和相互关系都应与实际情况一致(图2)。
❸地貌综合剖面图：将大量实测和示意剖面资料，经过分析综合后，编制出反映该地区地貌类型、形成时代及分布规律的剖面图，是具有总结性的图件，是地貌总结报告中经常应用的。

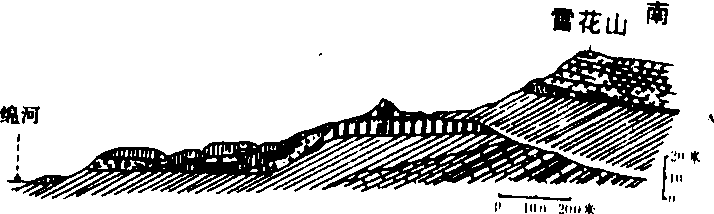

图1 绵河至雪花山地貌剖面图

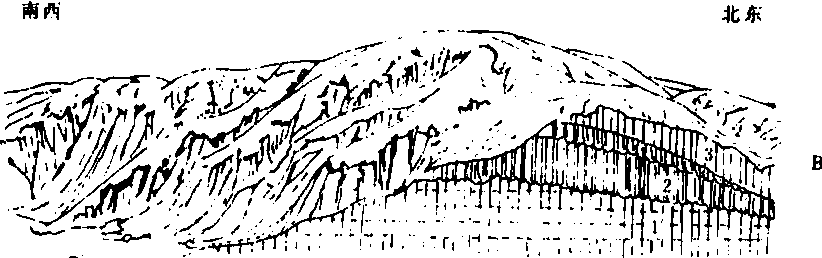

图2 黄土剖面素描图

1. 三趾马红土； 2. 午城离石黄土； 3. 马兰黄土
