蜗杆、齿轮检查

---

(一)声音检查

(1)启动电梯，上下运行。

(2)将耳朵贴在齿轮箱侧壁，倾听齿轮箱内是否有异常声音。

(3)齿轮箱内应该没有摩擦或其他过大声响。

(二)齿轮磨损检查

(1)齿轮磨损情况检查每半年进行一次。

(2)打开齿轮箱上部检修板，查看露出的齿轮侧面磨损情况，如图14．4－5所示。

图14．4－5 齿轮磨损示意(齿轮侧面图)

(3)一般齿轮表面应该光滑，不应该有磨损，如果发生磨损，一般是由于轿厢振动或者齿轮箱过热引起的。

(4)齿轮啮合范围应在50%～80%之间。如图14．4－5所示，b尺寸应该为B尺寸的50%～80%；l尺寸应该为L尺寸的50%～80%。

(三)齿轮啮合情况检查(蜗杆与齿轮之间的间隙检查)

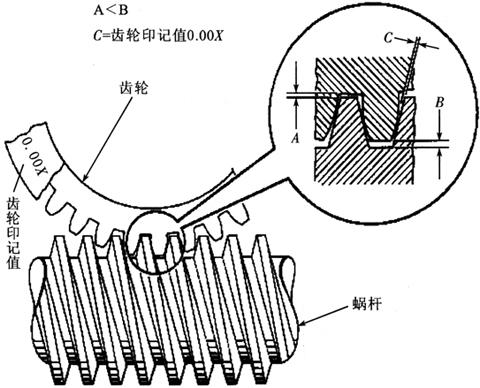

(1)检查齿轮的齿根与蜗杆齿根，要求齿轮的齿根大于蜗杆的齿根，否则将会造成磨损。如图14．4－6所示，距离A应该小于距离B，这样才不会造成齿轮和蜗杆的磨损。

蜗轮对蜗杆的深度

图14．4－6 齿轮与蜗杆啮合示意

(2)如图14．4－7所示，蜗杆横纹与齿轮的正常间隙在曳引机出厂时就已经标示出来了，一般标记在齿轮边缘上，可以在更换齿轮油的时候观察到该标记。

图14．4－7 齿轮磨损检查示意

(3)如图14．4－6所示，蜗杆横纹与齿轮的间隙C应该等于齿轮上的标记X的数值。

(4)齿轮磨损情况检查方法：

①只有在发现轿厢运行中抖动异常、曳引机噪音过大、齿轮和蜗杆异常等情况下，才需要进行下列检查。

②切断电梯主电源，停止电梯运行。

③拆下齿轮箱上面的检修盖板及衬垫。

④使用干净的抹布将齿轮齿根上的油渍擦干净。

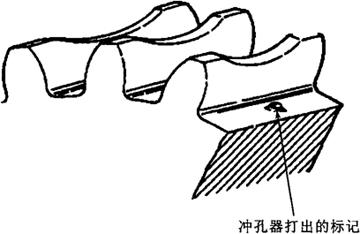

⑤使用中心冲孔器，在齿轮的齿根上打出标志记，见图14．4－7，则会在标记点周围出现一个0．15mm～0．2mm高度的牙痕。

⑥使用油彩笔，在齿根两侧均匀地涂抹上油彩，见图14．4－8。

图14．4－8 油彩笔涂抹示意

⑦接通电梯主电源，慢车运行电梯，上下运行，使齿轮箱至少循环运转两圈。

⑧将轿厢停止在原来位置，切断主电源。

⑨打开齿轮箱检修板，使用干净抹布擦去冲孔器冲出的标记处油渍。

⑩仔细观察冲孔标记周围的牙痕，如果牙痕没有任何摩擦，那么说明蜗杆与齿轮间隙正常，如果牙痕有磨损痕迹，那么说明蜗杆与齿轮间隙不正常，需要进行大修处理，更换蜗杆或者齿轮。

⑾检查油彩笔记号是否规则，有无磨损，如果有磨损，说明蜗轮存在问题，未对齐，需要进行大修处理。

⑿将检修盖板恢复安装，恢复电梯运行。
