外形及结构

---

双螺杆挤压机就是在机筒中并排安放两根螺杆，图3－6－1是它的外形图。其结构见图3－6－6、图3－6－7。

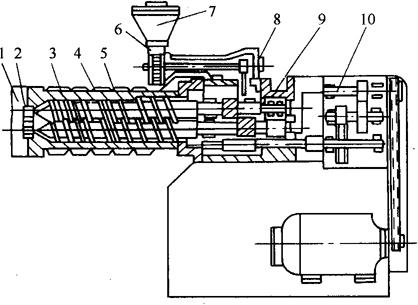

图3－6－6 双螺杆挤压机结构简图

1－机头连接器 2－多孔板 3－机筒 4－加热器 5－螺杆 6－加料器 7－料斗 8－加料器传动机构 9－推力轴承 10－减速箱

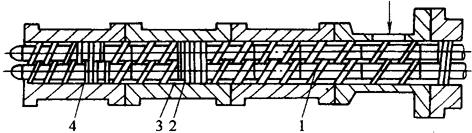

图3－6－7 双螺杆结构简图

1－输送螺纹 2－捏合块 3－挡环 4－齿形混合盘

图3－6－6中双螺杆挤压机是由机筒、螺杆、加热器、机头连接器(包括筛板即多孔板)传动装置(包括电动机、减速箱和推力轴承)、加料装置(包括料斗、加料器和加料器传动装置)和机座等部件组成。各部件的作用与单螺杆挤压机相似。其中螺杆和机筒是核心部件。

从图3－6－7双螺杆结构简图中可看出，它是由输送、剪切、混合结构元件组成。

其工作过程是从料斗加入的物料，由输送螺纹推送至剪切和混合部件——捏合块处，使物料和添加剂在此处得到剪切、混合和塑化。挡环阻挡料流，升高前段料压，以强化捏合的剪切作用，最后齿形混合盘使物料混合均匀。

机筒内孔的横断面呈“8”字形，见图3－6－8。国外采用双金属机筒，机筒内壁涂有高强度合金，使之耐磨、耐腐蚀，使用寿命较长。

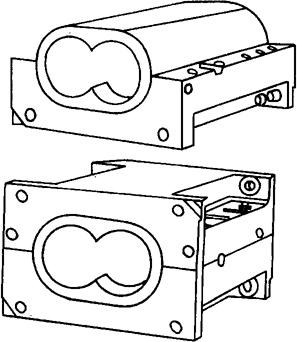

图3－6－8 双螺杆挤压机筒体
