RN型户内熔断器

---

RN型户内熔断器是内充石英砂熔断器，当它通过过载电流或短路电流时熔体熔化，其金属蒸气及燃弧后的游离气体受到高温高压的作用喷射入石英砂之间的空隙，与石英砂表面接触受到冷却凝结，结果减少熔体蒸发后所留于狭沟中的游离气体与金属蒸气，从而使电流自然过零，迫使电弧熄灭。在熔丝熔断时弹簧的拉线也同时拉断从弹簧管内弹出。

RN1型作为供电线路、变电站设备的过载及短路保护用。

RN2、RN4型作为电压互感器的短路保护用。其外形尺寸见图5－5。

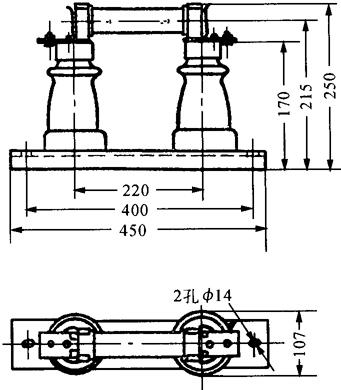

图5－5 RN2－3，6，10／0．5型熔断器外形尺寸

RNZ型作为直流配电装置过载和短路保护用，如用于直流电机车的短路或过载保护。它遇到振动时，也能可靠地工作。

RN5、RN6型是在RN1及RN2型的基础上改进了外形，改进前后两者的熔体管通用并能互换，且熔断特性和技术数据相同。改进后有体积小、质量轻、泄漏距离大、防污性能好、维护简单和更换方便的优点。

RN1～RN5型熔断器主要技术数据见表5－20～表5－24。

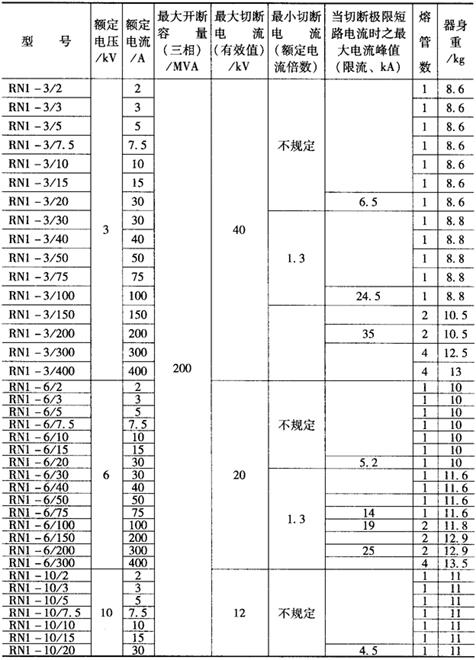

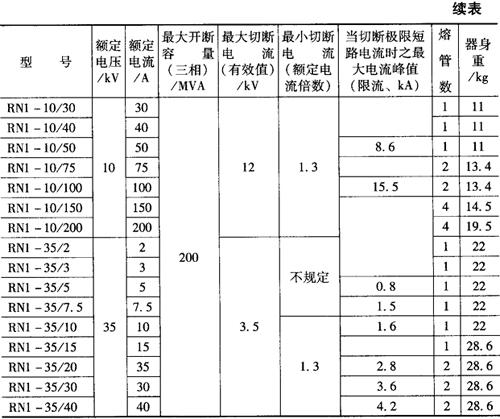

表5－20 RN1户内高压熔断器技术参数

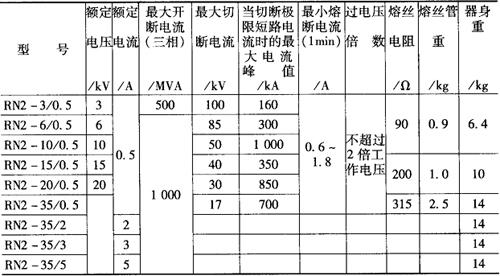

表5－21 RN2型户内高压熔断器技术参数

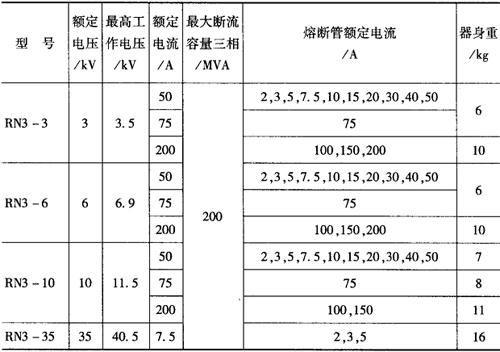

表5－22 RN3型高压熔断器技术数据

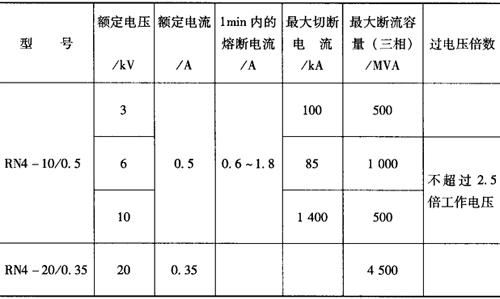

表5－23 RN4型户内高压限流熔断器参数

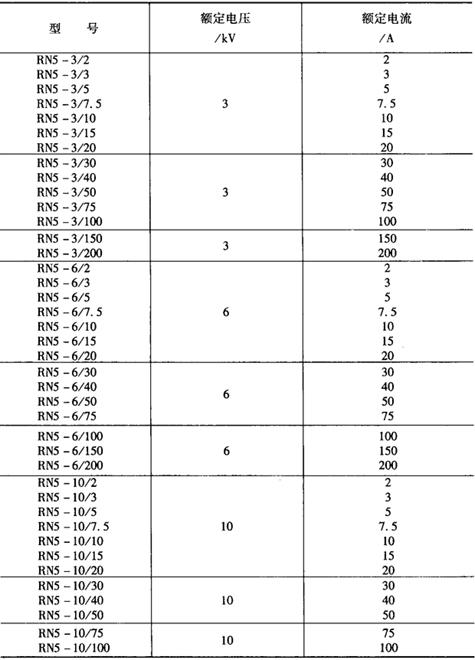

表5－24 RN5型户内高压熔断器技术数据

保护电力变压器用RN1型熔断器选择参考表见表5－25。

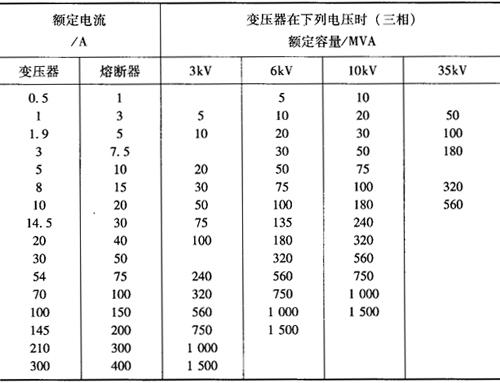

表5－25 保护电力变压器用的RN1型熔断器选择参考表
