熔化极混合气体保护电弧焊

---

由两种或两种以上气体按一定比例组成的混合气体作为保护气体的气体保护(电弧)焊称混合气体保护(电弧)焊。

若在惰性气体中加入一定量的氧化性气体作为保护气体进行熔化极电弧焊的方法称熔化极氧化性混合气体保护电弧焊，简称MAG焊。

惰性气体中加入O₂、CO₂或O₂+CO₂可提高电弧燃烧的稳定性，克服电弧阴极飘移现象，改善焊缝成型，提高生产率和焊缝缺口韧性等。

混合气体保护焊可焊接的材料与保护气体的选用详见表3．3－15。

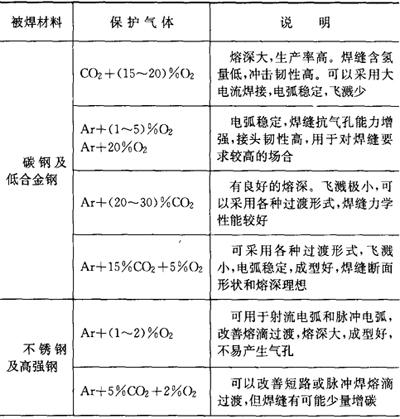

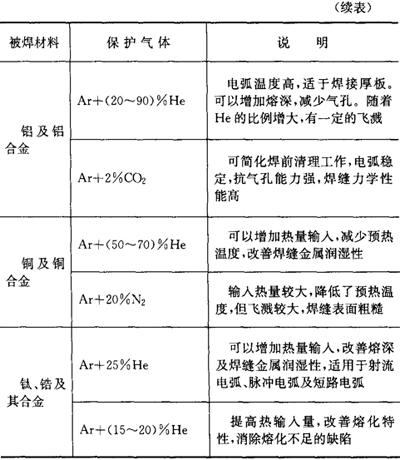

表3．3－15 熔化极混合气体保护焊保护气体的选用

表3．3－16为用75% Ar+25% CO₂混合气体对碳钢短路过渡时的MAG焊焊接工艺参数。

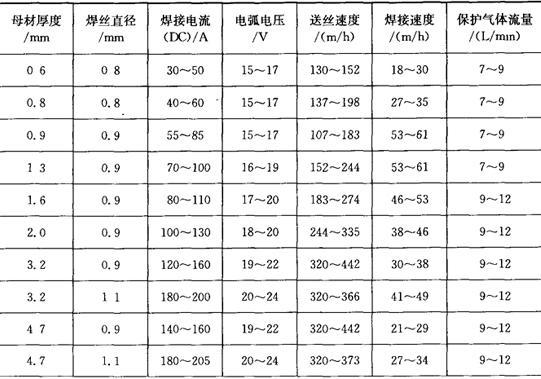

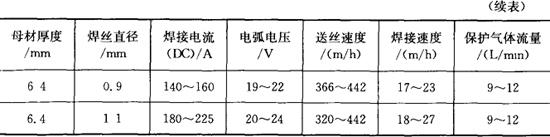

表3．3－16 短路过渡熔化极氧化性混合气体保护焊工艺参数

注：1．焊接位置为平焊和横角焊。对立焊或仰焊减小电流10%～15%。

2．角缝尺寸等于母材厚度，坡口焊缝装配间隙等于板厚的1／2。

3．保护气体为75% Ar+25% CO₂或O₂。

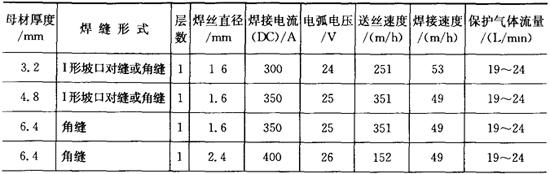

表3．3－17为用Ar+(1～5)% O₂混合气体对碳钢喷射过渡的MAG焊焊接工艺参数。

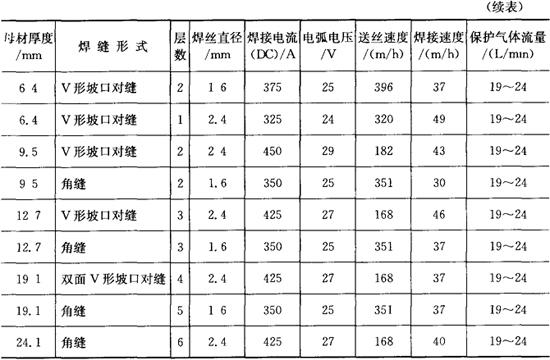

表3．3－17 喷射过渡熔化极氧化性混合气体保护焊工艺参数

注：1．上列参数只用于平焊和横角焊。

2．保护气体为Ar+(1%～5%)O₂(体积分数)气体保护焊。
