铝与钛的焊接

---

(一)铝与钛的焊接性

钛在铝中的熔解度极小，钛与铝形成金属间化合物的速度很快，所以若采用熔焊，焊缝中含有大量脆性相，接头无法使用。焊接时可利用钛与铝熔点不同这一特性，采用熔焊－钎焊工艺，铝一侧为熔焊，钛一侧为钎焊。

(二)铝与钛的氩弧焊

铝与钛电解槽阳极是用2mm厚的TA2和8mm厚的L4铝制成。用钨极氩弧焊进行对接、搭接和角接，填充丝材料为LD4，直径为3mm，焊接工艺参数列于表2－6－48，为了获得优质接头，焊接过程要尽可能快速连续进行，以防止钛熔化。焊前若在钛件的坡口上覆盖一层铝，则可以进一步提高接头质量。

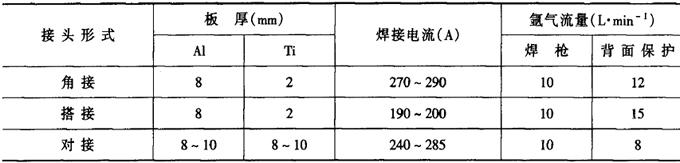

表2－6－48 钛－铝钨极氩弧焊的焊接工艺参数^［2］

(三)铝与钛的扩散焊

钛与铝镁合金直接进行扩散焊，接头塑性和强度都很低，必须用工业纯铝做中间层，有两种方法，一是采用厚度不同的L4铝箔，二是把钛表面浸入铝熔池中镀铝。

表2－6－49列出了TA7+LF3扩散焊焊接工艺参数和接头强度。

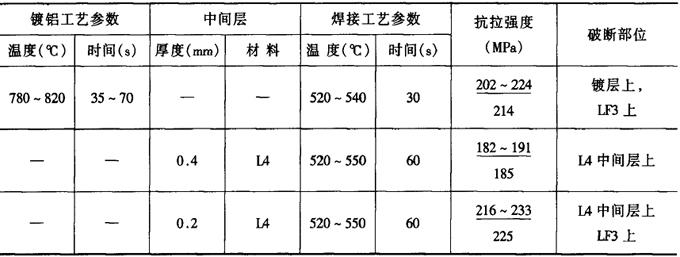

表2－6－49 钛－铝扩散焊的焊接工艺参数^［2］
