TF3装盘机

---

1．结构特点

(1)卷烟由堆码传感器控制进行堆码。该机使用了多层输送技术和吸风截流装置，可与各种机速匹配。烟支滤嘴头在烟盘中可朝前装，也可朝后装。

(2)料位传感器使卷烟在料斗中有一定的数量，否则卷烟在料斗中不装盘；当烟支从料斗落入整理器，卷烟成单行多排的形式进入吸风装置装盘时，吸风装置上无吸风，烟支顺利下落；装满的烟盘快速下降，空烟盘到达装盘位置前，吸风装置上的吸风吸住烟支，烟支不下落；当换盘结束，吸风消失，继续装盘。降盘带的下降速度取决于烟支输送量与料斗水平位置。

2．主要技术参数

(1)最大装盘速度：

8000支／min(左端或右端输入)；

10000支／min(两端同时以5000支／min的速度输入)。

(2)适应烟支规格：

烟支直径范围 6．3～9．0mm；

烟支长度范围 65～120mm；

烟支(滤棒)长度范围65～150mm。

(3)烟盘：3000支和4000支的塑料烟盘或带框架的纸质烟盘。

(4)烟盘存储量：烟盘宽度为100mm时，输入道上可储存12个空盘，输出道上可储存12个满盘。

(5)电力消耗：2～2．2kW。

(6)压缩空气需求：压力5．5×10⁵Pa，1．5m³／min。

(7)真空：

真空度0．963×10⁵Pa，198m³／min。

(8)整机质量：机器700kg，控制柜145kg。

3．平面布置图

见图9－3－25所示。

4．生产厂家

英国莫林斯公司。

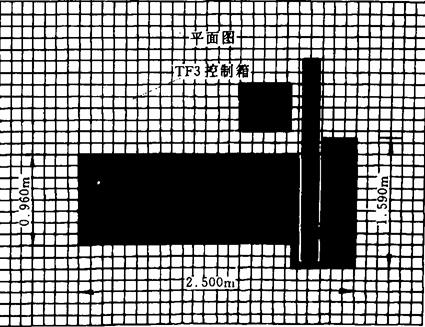

图9－3－25 TF3装盘机平面布置图
