锥齿轮精度

---

标准GB11365-89适用轴心线相交的直齿、斜齿和弧齿锥齿轮及其齿轮传动副，其法向模数m_n≥1mm，分度圆直径在4000mm之内。当齿轮规格超出表列范围时，可查阅标准文本规定的表4．16-86处理。

锥齿轮、齿轮副误差与侧隙的定义和代号见表4．16-62。

表4．16-62 锥齿轮、齿轮副误整与侧隙的定义和代号(摘自GB11365-89)

在工作图上标注齿轮的精度等级和最小法向侧隙种类及法向侧隙公差种类的示例如下：

❶  齿轮的三个公差组精度同为7级，最小法向侧隙种类为b，法向侧隙公差种类为B：

F_p和K个齿距积累公差F_PK值 μm

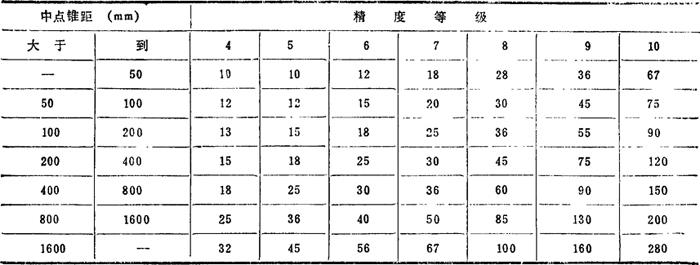

注：
❶  表中数值用于无纵向修形的齿轮副。对纵向修形的齿轮副，允许采用低1级的±f_a值。

❷  对准双曲面齿轮副，按大轮中点锥距查表。

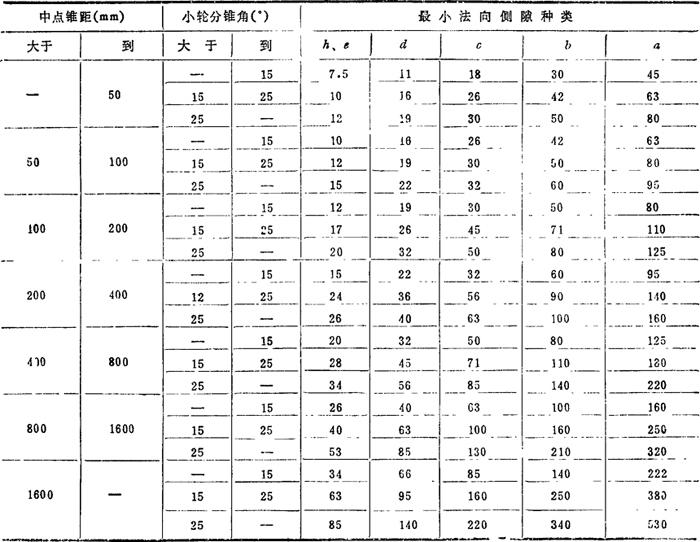

表4．16-85 锥齿轮副轴交角极限偏差±E_Σ值 μm

注：
❶  ±E_Σ的公差带位置相对于零线，可以不对称或取在一侧。

❷  准双曲面齿轮副按大轮中点锥距查表。

❸  表中数值用于正交齿轮副。对非正交齿轮副的±EΣ值为±j_nmin／2。

❹  表中数值用于a=20°的齿轮副。对的齿轮副要将表中数值乘以sin20°／sina。

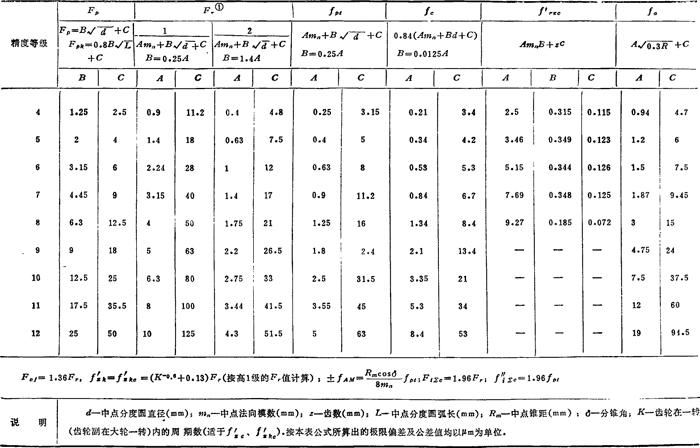

表4．16-86 锥齿轮极限偏差及公差与齿轮几何参数的关系式

注：
❶ F_r值，取表中关系式1和关系式2计算所得的较小值。

应用示例：已知直齿锥齿轮副的齿数Z₁=21，z₂=32，大端模数m=4mm，法向压力角a=20°，齿宽b=50mm，精度等级6-7-6c(GB11365)。经计算得：分度圆直径d₁=84mm，d₂=128mm；中点分度圆直径d_m1=70．287mm，d_m2=107．104mm；分锥角d₁=33．275°，δ₂=56．725°；锥距R=153．101mm，中点锥距R_m=128．101mm；中点模数m_m=3．347mm以及中点法向压力角a=20°。查得锥齿轮的公差或极限偏差列表如下：
