锅炉安全阀及其调整和校验

---

安全阀的作用是当锅炉机组突然升高压力时，即行排汽，防止锅炉内压力超过规定数值，保证锅炉机组的安全运行。

要使安全阀起到保护作用，除保证正确动作外，尚须有足够的排汽面积。锅炉锅筒及过热器上的安全阀应有的截面积应符合下式：

式中 n——安全阀个数(包括所有的工作安全阀和控制安全阀)

D——锅炉的最大连续蒸发量(公斤／小时)

h——安全阀的升起度(厘米)

d——安全阀的内径(厘米)

P——锅筒的工作压力(公斤／厘米²)(绝对压力)

A——系数

上述计算包括过热器出口安全阀在内。安全阀的内径可选为25毫米。

糖厂锅炉安全阀的型式一般有杠杆式和弹簧式两种，在选择和使用时必须注意下列几点：

(1)要有必要的排汽截面积。

(2)安全阀的动作范围容易调整。

(3)安全阀的构造应尽量简单。

(4)安全阀阀口磨损要小，并能保证在一定的期限(即在两次检修之间)不漏泄。

锅筒和过热器上安全阀按表11－6规定的压力进行调整和校验。

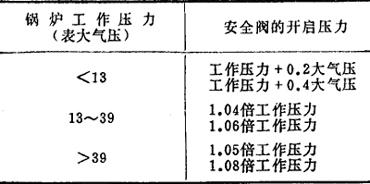

表11－6 锅筒和过热器上安全阀压力规定

注：
❶ 锅炉上必须有一个安全阀按表中较低的开启压力进行调整，对有过热器的锅炉，按较低压力进行调整的安全阀必须为过热器上的安全阀，以保证过热器上的安全阀先开启

❷ 表中的工作压力，对于冲动式安全阀系指冲量接出地点的工作压力，对于其它类型的安全阀系指安全阀装置地点的工作压力

❸ 省煤器安全阀的开启压力为装置地点工作压力的1．1倍
