心电图

---

用引导电极置于肢体或躯体的一定部位，记录心电变化的波形图。

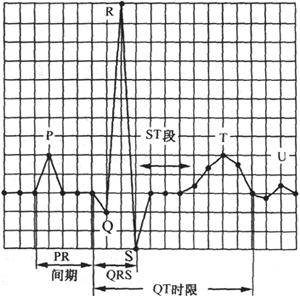

纵坐标一般为电位变化，每一格为0．1毫伏电位差；横坐标为时间，每一格相当于0．04秒(如图所示)。测量时因导联方式不同，心电图的波形可能有所变化，但均有五种基本波形，即P波、Q波、R波、S波和T波。

这些波形是心脏各部分心肌细胞先后兴奋产生的综合电位变化，是心肌兴奋的发生、传播与消失过程在各导联上的反映。有不同的生理学意义：P波表示心房兴奋；Q波表示心室兴奋开始；PR间期为兴奋由心房传播到心室所需的时间；QRS波表示心室由静息状态进行兴奋，心室表面各部分先后发生负电位；ST段一般为水平线，表示心室由静息状态进入兴奋，各部位间无电位差；T波反映心室兴奋后的恢复过程。

临床常用来反映心肌生物电活动状态，了解心脏电生理功能状态，是心脏疾病重要的辅助诊断方法。
