门安全触板的安装

---

(1)如图7．7－6所示，把上、下摆杆座安装在轿门上并临时紧固。

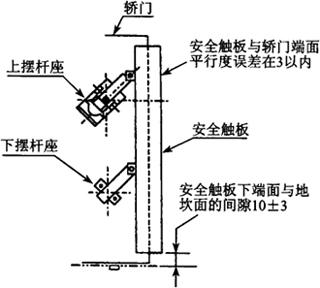

图7．7－6 轿门安全触板安装示意

(2)调整上、下摆杆座的位置，并把安全触板的倾斜度(与门端的平行度)调整在3mm以内，如图7．7－6所示。

(3)利用调整螺栓1进行调整，使平常时安全触板凸出端面的尺寸为(30±2)mm。如图7．7－7所示。

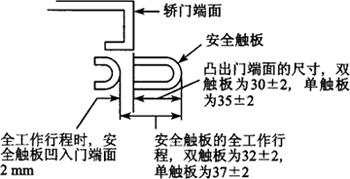

图7．7－7 轿门安全触板调整示意

(4)用手使安全触板动作，利用调整螺栓2进行调整，使安全触板全行程为(32±2)mm，如图7．7－7所示。

(5)在平常突出的状态下，应确认安全触板下端面与地坎面之间的间隙为(10±3)mm；全行程时，安全触板应凹入门端面2mm。不符合标准时，应重复步骤(3)、(4)，如图7．7－6所示。

(6)调整开关的安装位置(利用开关的安装用长圆孔)，使安全触板行程为3～5mm时，开关触点断开，如图7．7－8所示。

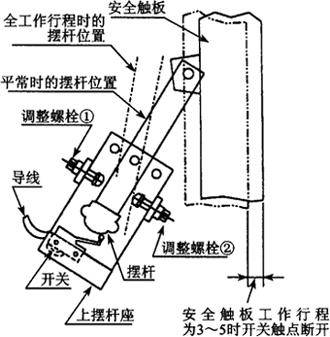

图7．7－8 安全触板开关调整示意
