塑料门框注射模具

---

制品为薄壁框形件，内侧由八个凸台(搭钩)，外表面不允许有浇口痕迹。为此，该模具采用了两个弧形潜伏浇口，从制品的两个对角对称进料。为便于弧形浇口的制造，将其设置在组合式浇道镶件4内。

制品八个内侧凸台分别由八个斜推杆成型。因制品内凸缘的影响斜推杆3不能向心抽芯，故采用了沿制品侧壁抽芯。

顶出时，斜推杆3及推杆5分别推动制品及浇注系统凝料，同时，斜推杆3在顶出过程中沿斜面完成抽芯工作。最终将制品顶出并切断浇口，见图5-21。

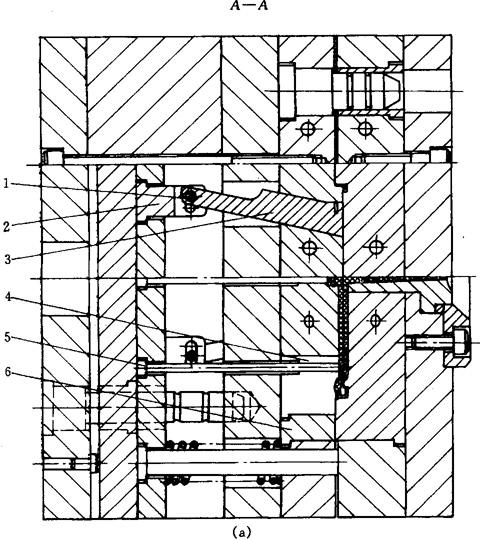

图5-21(a) 塑料门框注塑模具主视图

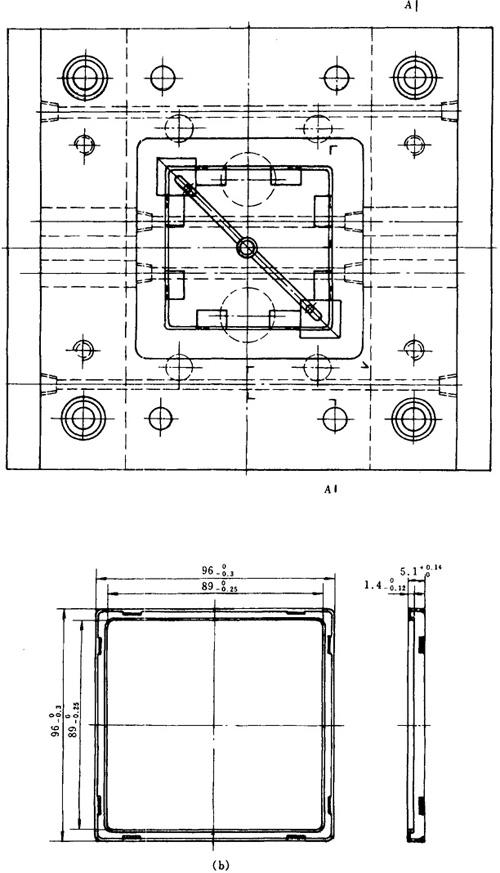

图5-21(b) 塑料门框注塑模具俯视图及塑件图

1—轴销 2—支架 3—斜推杆 4—浇道镶件 5—推杆 6—动模镶件
