间苯二酚甲醛树脂胶粘剂的改性

---

像酚醛树脂一样，间苯二酚甲醛树脂也可用丁腈橡胶、聚乙烯醇缩醛或其它弹性高聚物进行改性，以减少胶的脆性，提高粘接力和弹性。

例一：用聚乙烯醇缩丁醛—糠醛改性的间苯二酚—甲醛胶，适于金属和非金属材料的粘接。这种胶的配制可以将上述两组分混合而成，或在间苯二酚甲醛树脂合成过程中加入聚乙烯醇缩丁醛糠醛制得。在使用前加入5%氢氧化钠酒精溶液(催化剂)及三聚甲醛后，可在室温固化。当胶液的pH值等于9～10时，胶的使用寿命约16h。

例二：间苯二酚甲醛树脂、聚乙烯醇缩醛与三氟乙烯—偏二氟乙烯共聚物三种组分混合而制得的胶粘剂，这种用氟塑料改性的间苯二酚甲醛树脂胶粘剂适宜于粘接非极性的氟塑料及聚乙烯塑料。将这种三组分的混合物溶于有机溶剂中，以三聚甲醛为硬化剂，5%氢氧化钠为催化剂。配方：

三氟乙烯—偏二氟乙烯共聚物 10～30g

间苯二酚甲醛树脂^* 20g

聚乙烯醇缩丁醛糠醛 50～70g

苯乙烯、丙酮(1∶1)混合溶液 900g

*由1摩尔间苯二酚与0．5摩尔甲醛缩裹而成。

先把三氟乙烯—偏二氟乙烯共聚物于20～40℃混炼3～5min，然后加入间苯二酚甲醛树脂继续混炼20～40min，最后加入聚乙烯醇缩丁醛糠醛，在120～140℃混炼10～30min即可。把此混合物溶于苯乙烯、丙酮的混合溶剂中，即制得用氟塑料改性的间苯二酚甲醛树脂胶粘剂。此种胶粘剂粘接氟塑料及聚乙烯塑料时其粘接强度见表2－15。

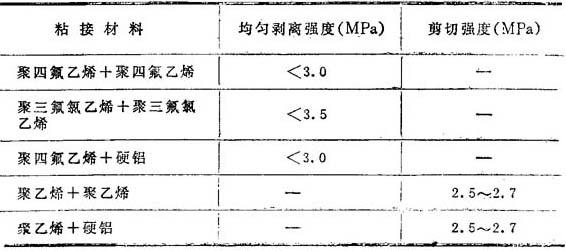

表2－15 改性间苯二酚甲醛树脂对氟塑料、聚乙烯塑料的粘接强度
