圆草捆机cylindrical hay baler

捡拾草条并将其卷成圆草捆的机械。圆草捆机工作时，被卷压的草条的含水量一般应为25%。有时也可以用圆草捆机卷压含水量高达50%的牧草，卷压出的圆草捆可装入塑料袋中密封调制成青贮料。圆草捆直径通常为1.2～1.8米，长1.2～1.6米，重300～700千克，草捆密度130～150千克/米³。
圆草捆机按草捆形成过程不同可分内缠绕式和外缠绕式两种。按工作部件的型式不同，内缠绕式圆草捆机又可分长胶带式和链板式；外缠绕式圆草捆机可分短胶带式和滚子式。

不同型式的圆草捆机的工作过程

圆草捆 机类型		卷压室特点	草捆缠 绕方向	草 捆 形成过程	在卷压室 中草捆 移动情况	草 捆 特 点
内 缠 绕 式	长 胶 带 式	❶具有很 长的上胶带 ❷卷压室 大小随草捆 的增大而增 大	由内 向外	❶先在上 下胶带之间 形成小草芯， 逐渐增大 ❷始终在 上胶带包围 中，一直到 最大 ❸缠绳卸 捆	草捆形 成过程中 其重心逐 渐向上、 向后移动	草捆 芯部较 密
	链 板 式	❶具有很 长的上链板 ❷卷压室 大小随草捆 的增大而增 大	由内 向外	❶先在上 下链板之间 形成小草芯 (借助于凸 轮和弹簧 板)，逐渐增 大 ❷绕绳卸 捆	草捆形 成过程中 其重心逐 渐向上、 向后移动	草捆 芯部较 密

（续） 圆草捆 机类型 卷压室特点 草捆缠 绕方向 草 捆 形成过程 在卷压室 中草捆 移动情况 草 捆 特 点 外 缠 绕 式 短 胶 带 式 ❶6组短 胶带顺一个 方向运动 ❷卷压室 大小固定不 变 由外 向内 ❶牧草先 沿胶带上升， 然后向内滚 卷成松软草 芯 ❷逐步增 加和卷压室 接触挤压， 缠绕到最大 ❸绕绳卸 捆 草捆逐 渐填满卷 压室，草 捆重心基 本固定 草捆 芯部较 松软 滚 子 式 ❶一系列 的钢辊同一 方向旋转 ❷卷压室 大小固定不 变 由外 向内 ❶牧草先 沿转动的辊 子上升，然 后向内滚卷 成松软草芯 ❷逐步增 加和卷压室 接触挤压， 缠绕到最大 ❸绕绳卸 捆 草捆逐 渐填满卷 压室，草 捆重心基 本固定 草捆 芯部较 松软

圆草捆机由检拾器、卷压室、绕绳机构、液压卸捆装置等部分组成。各种不同型式的圆草捆机的结构和工作过程略有不同，见上表。

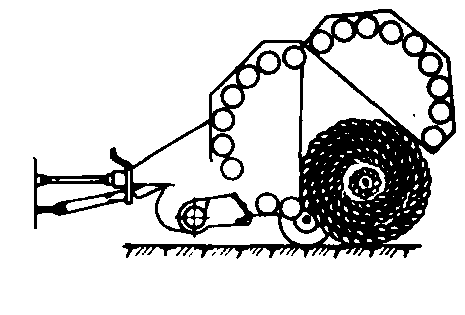

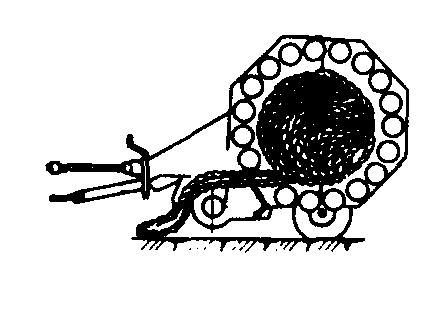

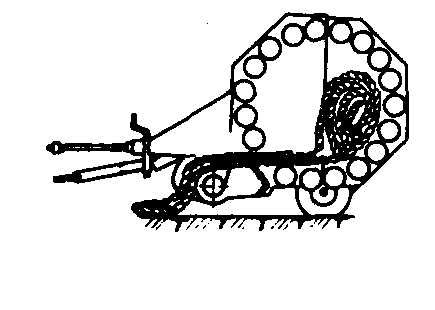

滚子式圆草捆机的工作过程如图所示。工作时，捡拾器将草条捡拾后，进入草捆室，沿旋转的滚子升到一定高度后，由外向里滚卷成草芯，随着牧草的不断滚卷，逐渐充满草捆室，在继续滚卷的过程中，草捆受到挤压作用，使草捆密度不断增加。当草捆达到预定的紧密度后（由压力表指示），拖拉机手操纵手柄，使绳子缠绕在草捆表面，并由割绳机构割断，然后通过液压缸打开卸草后门，卸下草捆。

滚子式圆草捆机工作示意图

圆草捆不需要打结，可免去复杂的捆扎机构，用绳量约比小方捆用绳量节省75%左右，草捆自身有一定的防雨渗入的能力而便于室外贮存，贮存时能继续自行干燥，作业成本低。但由于圆草捆重量大，其收获工艺中包括装运输送在内的全过程都必须用机械操作。
利用圆草捆机收获牧草或作饲料用的秸秆时，在捡拾器架处设一喷洒无水氨的装置。可以同时完成饲料的氨化处理。氨用量为秸秆干物质重量的3～3.5%。处理后的麦秸捆经贮存后，可以使喂饲的消化率从28.9%提高到36.7%，粗蛋白质的含量从一般的3.5%提高到6%。
