焊接冷裂纹敏感性系数

---

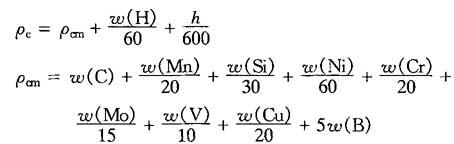

单纯以碳当量估价冷裂倾向是比较片面的，扩散氢、拘束度和热循环等对冷裂倾向都有很大影响，因而日本的伊藤等人提出了下列的数值方程公式：

式中 ω(H)——焊缝中的扩散氢含量，mL／100g；

ρ_w——考虑到拘束度的焊接裂纹敏感指数，%；

ρ_c——焊接裂纹敏感指数，%；

R_F——焊缝拉伸拘束度，N／(mm．mm)；

h——板厚，mm；

ρ_cm——冷裂纹敏感指数，%．

此式适用于具有下列化学成分(质量分数)范围的钢：ω(C)：0．07%～0．22%；ω(Si)：0～0．60%；ω(Mn)：0．4%～1．4%；ω(Cu)：0～0．50%；ω(Ni)：0～1．20%；ω(Cr)：0～1．20%；ω(Mo)：0～0．57%；ω(V)：0～0．12%；ω(B)：0～0．005%．

此外，扩散氢含量ω(H)为1．0～5．0mL／100g；板厚h为19～50mm；焊接线能量为17～30kJ／cm．

按ρ_c可以求出需要的预热温度T₀：

T₀=1440ρ_c-392

这里的T₀是以斜Y形坡口对接裂纹试验结果为依据而求得的，在采用不同接头形式时只能适当参考，不能直接套用．
