焊接方法分类与应用

---

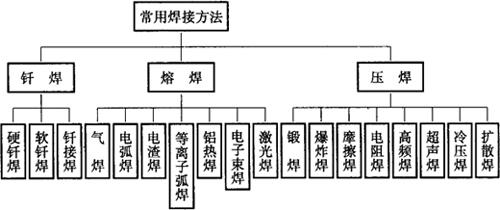

1．常用焊接方法分类

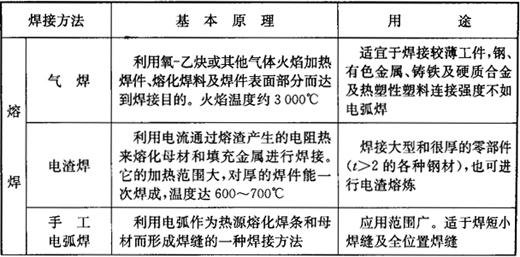

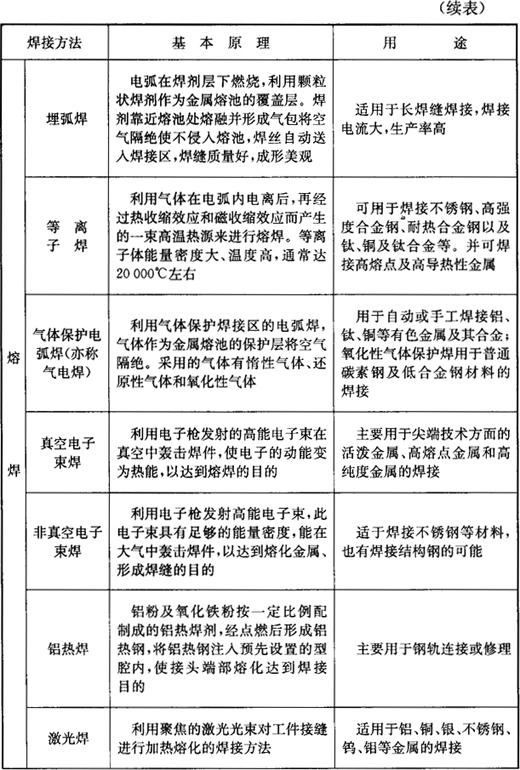

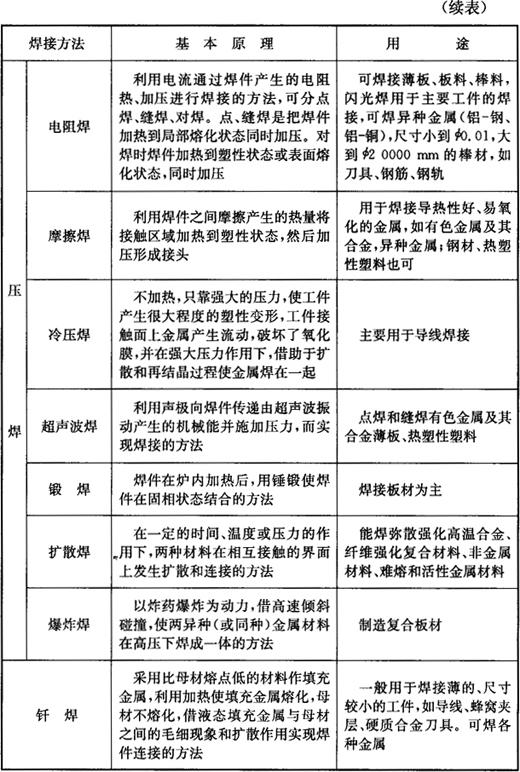

2．各种焊接方法基本原理及用途(见表7－4)

表7－4 各种焊接方法基本原理及用途

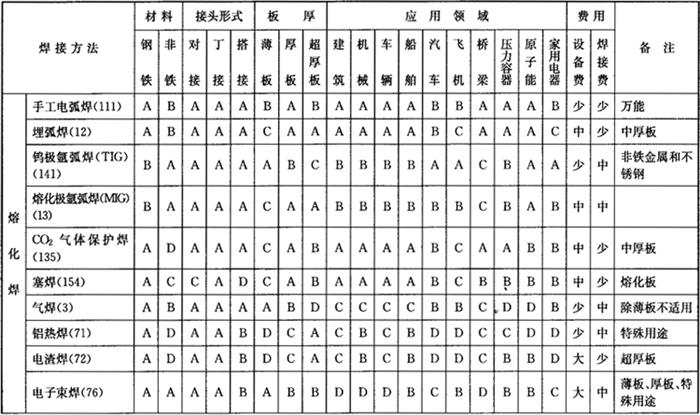

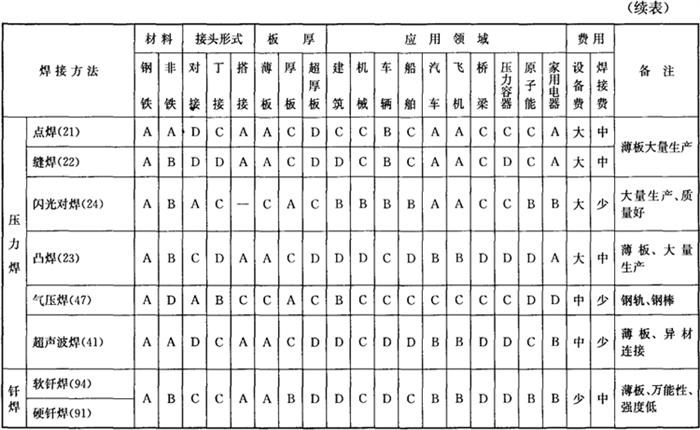

3．焊接技术应用领域及范围(见表7－5)

表7－5 焊接技术应用领域及常用焊接方法应用范围

注：A——最适用，B——适用，C——稍适用；D——不适用；薄板＜3mm，厚板3～50mm，超厚板＞50mm。括弧中的数字为该方法在图样上的表示代号(GB5185－1985)。

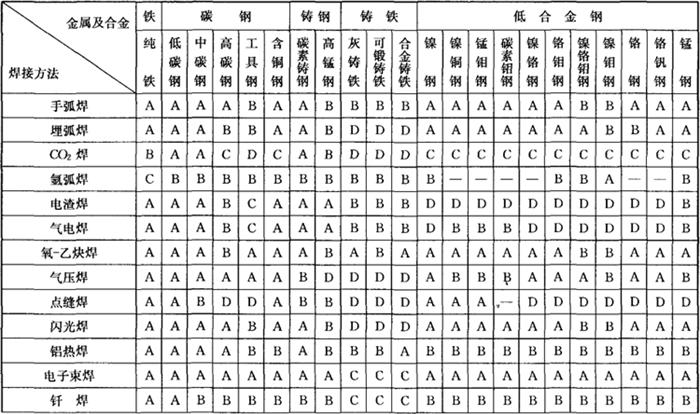

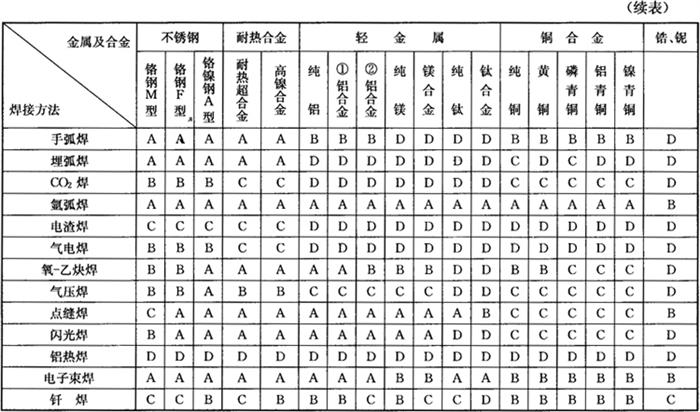

4．常用金属推荐焊接方法(见表7－6)

表7－6 常用金属材料推荐的适用焊接方法

注：符号A、B、C、D同表7－5。

①铝合金为非热处理型。

②铝合金为热处理型。

5．金属焊接及钎焊方法在图样上的表示代号(GB5185－1985)

1——电弧焊

11－无气体保护的电弧焊

111－手弧焊

112－重力焊

113－光焊丝电弧焊

114－药芯焊丝电弧焊

115－涂层焊丝电弧焊

116－熔化极电弧点焊

118－躺焊

12－埋弧焊

121－丝极埋弧焊

122－带极埋弧焊

13－熔化极气体保护电弧焊

131－MIG焊：熔化极惰性气体保护焊

135－MAG焊：熔化极非惰性气体保护焊

136－非惰性气体保护药芯焊丝电弧焊

137－非惰性气体保护熔化极电弧点焊

14－非熔化极气体保护电弧焊

141－TIG焊：钨极惰性气体保护焊

142－TIG点焊

149－原子氢焊

15－等离子弧焊

151－大电流等离子弧焊

152－微束等离子弧焊

153－等离子粉末堆焊(喷焊)

154－等离子填丝堆焊(冷、热丝)

155－等离子MIG焊

156－等离子弧点焊

18－其他电弧焊方法

181－碳弧焊

185－旋弧焊

2——电阻焊

21－点焊

22－缝焊

221－搭接缝焊

225－加带缝焊

23－凸焊

24－闪光焊

25－电阻对焊

29－其他电阻焊方法

291－高频电阻焊

3——气焊

31－氧－燃气焊

311－氧－乙炔焊

312－氧－丙烷焊

313－氢－氧焊

32－空气－燃气焊

321－空气－乙炔焊

322－空气－丙烷焊

33－氧－乙炔喷焊(堆焊)

4——压焊

41－超声波焊

42－摩擦焊

43－锻焊

44－高机械能焊

441－爆炸焊

45－扩散焊

47－气压焊

48－冷压焊

7——其他焊接方法

71－铝热焊

72－电渣焊

73－气电立焊

74－感应焊

75－光束焊

751－激光焊

752－弧光光束焊

753－红外线焊

76－电子束焊

77－储能焊

78－螺柱焊

781－螺柱电弧焊

782－螺栓电阻焊

9——硬钎焊、软钎焊、钎接焊

91－硬钎焊

911－红外线硬钎焊

912－火焰硬钎焊

913－炉中硬钎焊

914－浸沾硬钎焊

915－盐浴硬钎焊

916－感应硬钎焊

917－超声波硬钎焊

918－电阻硬钎焊

919－扩散硬钎焊

923－摩擦硬钎焊

924－真空硬钎焊

93－其他硬钎焊方法

94－软钎焊

941－红外线软钎焊

942－火焰软钎焊

943－炉中软钎焊

944－浸沾软钎焊

945－盐浴软钎焊

946－感应软钎焊

947－超声波软钎焊

948－电阻软钎焊

949－扩散软钎焊

951－波峰浇注软钎焊

952－烙铁软钎焊

953－摩擦软钎焊

954－真空软钎焊

96－其他软钎焊方法

97－钎接焊

971－气体钎接焊

927－电弧钎接焊
