焊接接头拉伸试验方法

---

接头拉伸试样按GB／T 2651－1989《焊接接头拉伸试验方法》进行。试样的形状分为板形、整管和圆形三种，应根据试验要求予以选用。板接头选用图6．3－7及表6．3－6所示带肩板状试样。管接头选用图6．3－8及表6．3－6所示剖管纵向板状试样。

图6．3－7 板接头板状试样

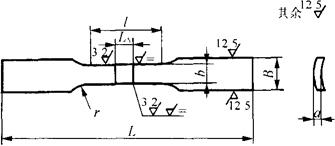

图6．3－8 管接头板状试样

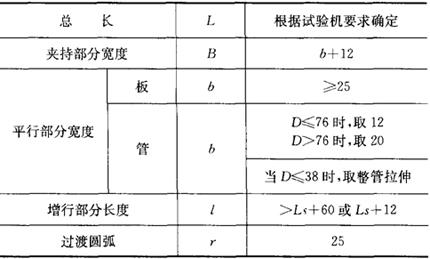

表6．3－6 板状试样的尺寸 (mm)

注：Ls为加工后焊缝的最大宽度；D为管子外径。
