焊接接头形式及焊缝形式

---

1．焊接接头形式

焊接接头形式有：卷边接头、对接接头、角接接头、T形接头和搭接接头等五种。其接头坡口形式应根据结构形式、工件厚度、技术要求选用。坡口的基本形式见表3．1－1。

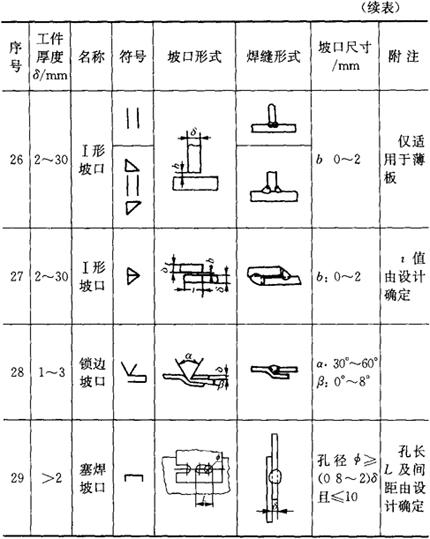

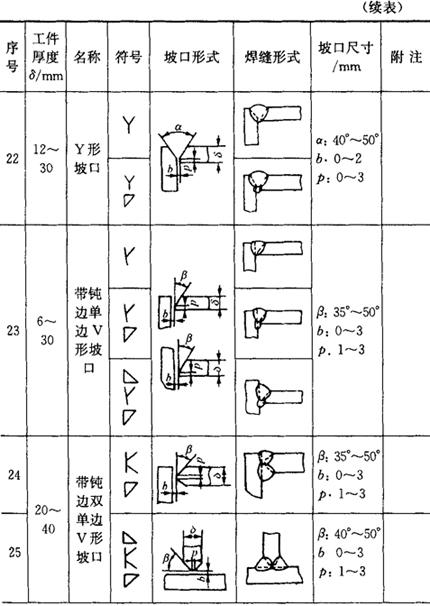

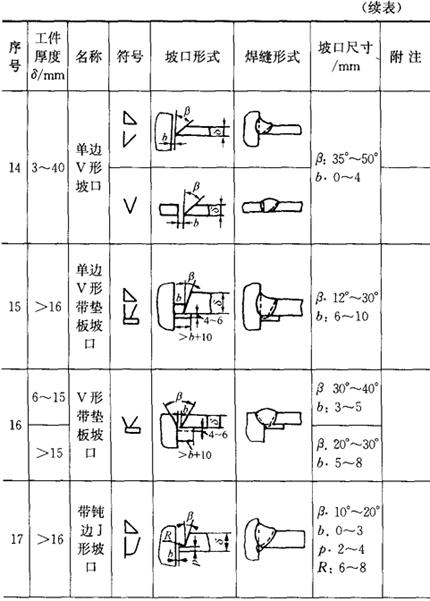

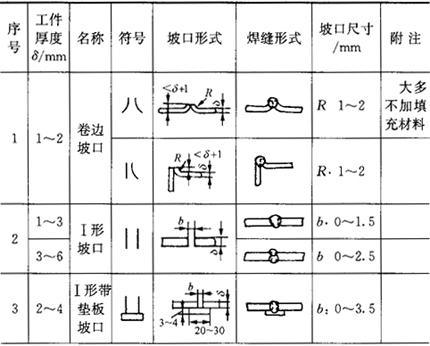

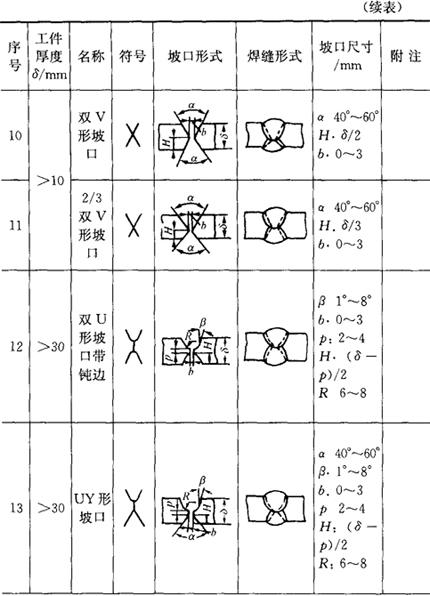

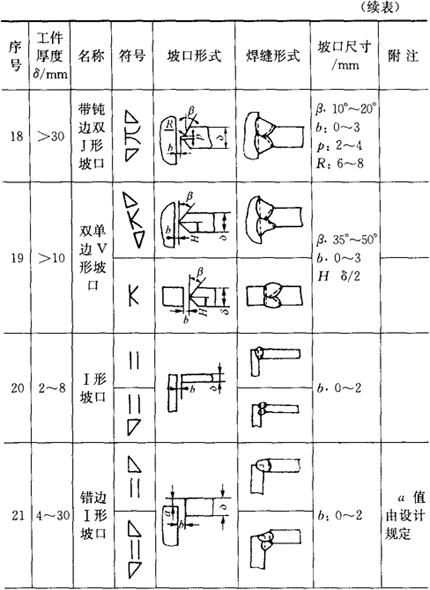

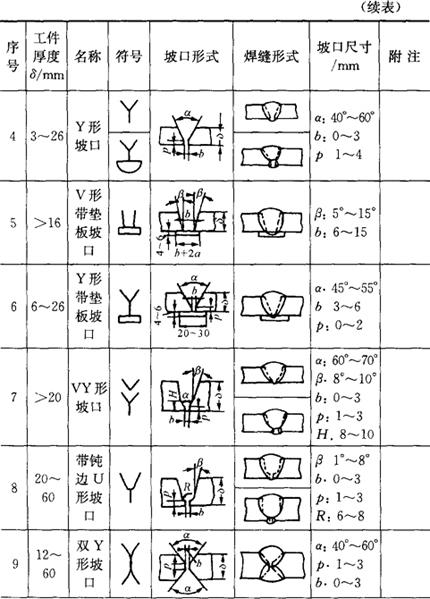

表3．1－1 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸 GB 985－1988

当对接接头板厚超过表3．1－2的允许厚度差时，对接接头应如图3．1－1制作。

表3．1－2 不同厚度金属对接时允许不作削薄的厚度差

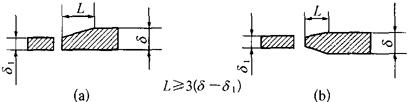

图3．1－1 不同厚度板的对接

(a)单面削薄；(b)双面削薄

2．焊缝形式

表3．1－3为按不同分类方式所列焊缝形式。

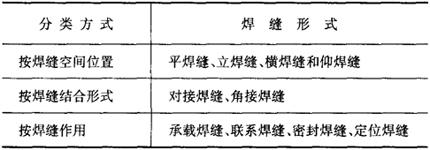

表3．1－3 焊缝形式
