焊接材料的消耗定额

---

对焊接主要原材料及焊接用的焊条、焊丝(以下统称焊料)等主要材料的消耗定额分别进行计算和确定。

1．焊接原材料消耗定额的确定

在已知由轧制材料制成的焊接部件的质量时(按图纸)，焊接主要原材料消耗定额就是部件质量乘以材料的消耗系数。

2．焊料消耗定额的计算

焊料的消耗定额，一般是以焊缝熔敷金属质量(或焊剂的消耗量)，加上焊接过程中的必要损耗(如烧损、飞溅、烬头等)来进行计算，如下式所示：

G_x=P_fK_hL_h

或

G_x=P_tL_h

式中 G_x——焊料(或焊剂)消耗定额(g)；

P_f——每米焊缝熔敷金属质量(g／m)；

K_h——定额计算系数(%)；

L_h——焊件焊缝长度(m)；

P_t——每米焊缝焊料(或焊剂)消耗量(g／m)。

(A)每米焊缝熔敷金属质量P_f的计算如下式所示：

P_f=F_hρ×10^－3

式中 F_h——焊缝熔敷金属截面积(mm²)；

ρ——熔敷金属的密度(g／mm³)。

(B)定额计算系数K_h的计算如下式所示：

式中 α_sf——焊料的烧损、飞溅损耗率(%)；

α_i——焊料烬头的损耗率(%)。

其中焊料的烧损、飞溅损耗率α_sf的计算如下式所示：

式中 P_r——熔化焊料质量(g)；

P_f——熔敷金属质量(g)。

焊料烬头损耗率的计算公式如下所示：

式中 P_i——焊料烬头质量(g)；

P_h——焊料质量(g)。

表8．3－1为手工电弧焊电焊条损耗率和定额计算系数；表8．3－2为自动埋弧焊每米焊缝的焊丝、焊剂消耗量；表8．3－3为手工电弧焊每米焊缝熔敷金属质量和焊条消耗量。

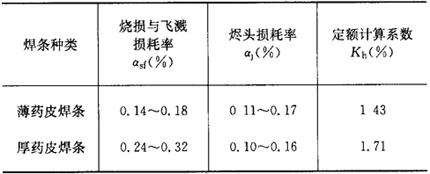

表8．3－1 手工电弧焊电焊条损耗率和定额计算系数

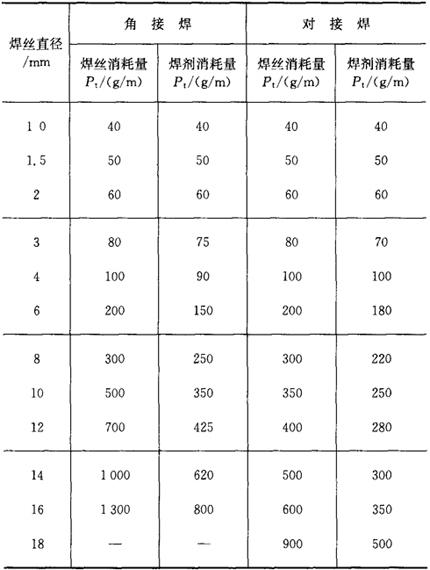

表8．3－2 自动埋弧焊每米焊缝的焊丝、焊剂消耗量

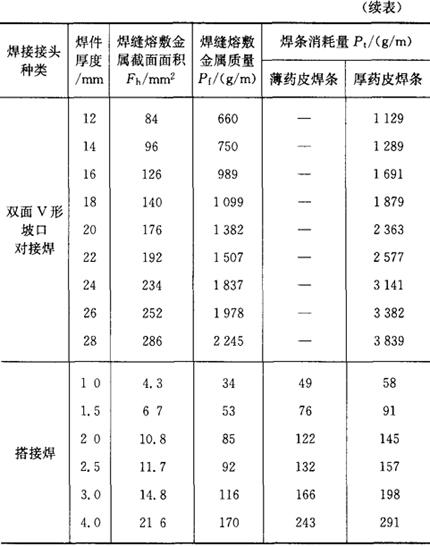

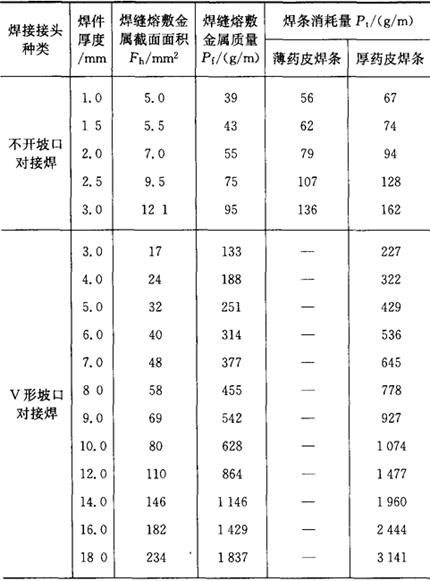

表8．3－3 手工电弧焊每米焊缝熔敷金属质量和焊条消耗量
