焊接热影响区的组织与性能

---

焊接接头是由焊缝及热影响区两部分组成。而焊接热影响区往往是焊接接头性能的薄弱区域。因此，了解和分析热影响区的组织和性能，以便找出引起不良组织转变的原因和采取措施可防止或减小它的不良影响。

图1．3－2为低碳钢焊接热影响区的温度分布与铁碳状态图的对应关系。其组织分布特征及性能见表1．3－3。

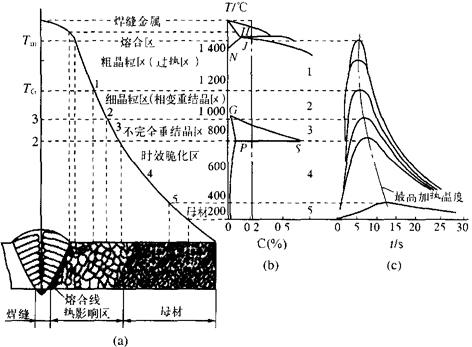

图1．3－2 焊接热影响区的温度分布与状态图的关系

(a)热影响区的组织区分布；(b)铁碳状态图，(c)热循环

(图中T_m－峰值温度；T_G－晶粒长大温度)

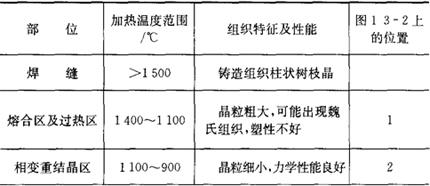

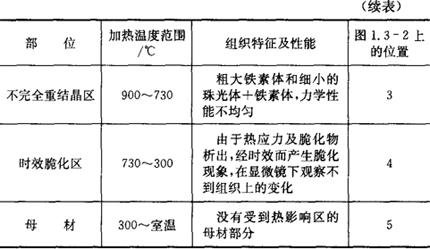

表1．3－3 低碳钢热影响区的组织分布特征及性能

图1．3－3为不易淬火钢与易淬火钢热影响区的分布特征。

图1．3－3 焊接热影响区分布特征

1－熔合区；2－过热区，3－相变重结晶区，4－不完全重结晶区，5－母材，6－淬火区，7－部分淬火区；8－回火区
