焊接方法与焊接材料

---

(一)焊接方法

常用手工电弧焊、气体保护焊和电阻焊等方法焊接马氏体不锈钢。其中电弧焊方法的适用性见表2－4－30。

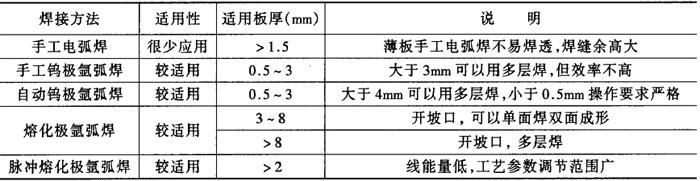

表2－4－30 马氏体不锈钢电弧焊方法其及适用性

(二)焊接材料

马氏体不锈钢焊接可以采用Cr13型和Cr－Ni型不锈钢焊条和焊丝。

1．Cr13型焊条和焊丝

当焊缝强度要求较高时，通常采用Cr13型焊条和焊丝，可使焊缝金属的化学成分与母材相近，但焊缝的冷裂倾向大。因此要求焊前预热和焊后热处理，预热温度不能超过450℃，以防止475℃脆化；焊后热处理是冷至150～200℃时，保温2h，使奥氏体各部分转变为马氏体，然后立即进行高温回火，加热到730～790℃，保温时间每1mm板厚为10min，但不少于2h，最后空冷。

为了防止裂纹，焊条和焊丝中S、P的含量应小于0．015%，Si的含量应≤0．3%，碳的含量一般应低于母材的含碳量，以降低淬透性。

2．Cr－Ni奥氏体型不锈钢焊条与焊丝

Cr－Ni奥氏体不锈钢型焊缝对氢的溶解度大，可以减少氢从焊缝金属向热影响区的扩散，有效地防止冷裂纹，因此焊前不需预热。此外，Cr－Ni奥氏体钢型焊缝金属具有良好的塑性，可以缓和热影响区马氏体转变时产生的应力。但焊缝的强度较低，也不能通过焊后热处理来提高。

马氏体不锈钢常用的焊接材料及焊接工艺见表2－4－31。

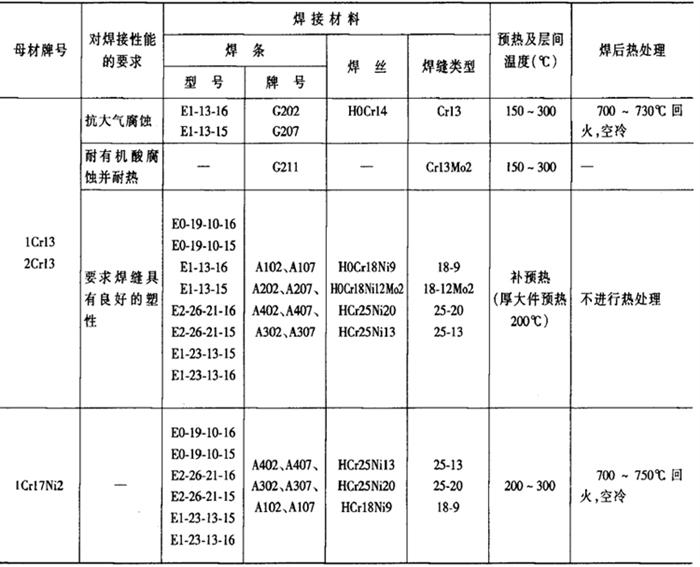

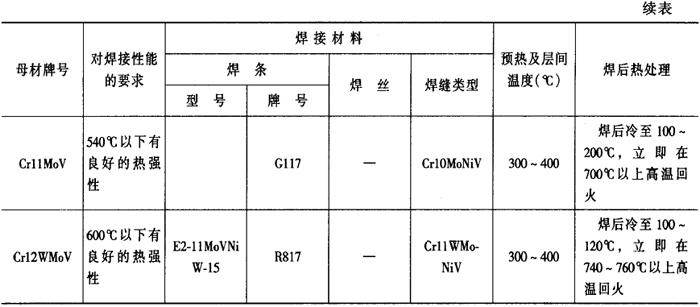

表2－4－31 马氏体不锈钢常用的焊接材料及焊接工艺
