梗叶分离设备

---

(－)COMAS打叶机组

1．结构特点

(1)COMAS打叶机组主要是由THM打叶机、AC风分器、SAMO风分器等所组成。不同型号的打叶机组由不同型号、不同数量、不同尺寸的打叶机及风分器组合而成。6R／4S／8AC打叶机组(生产能力12000kg／h)见图9－1－11所示。

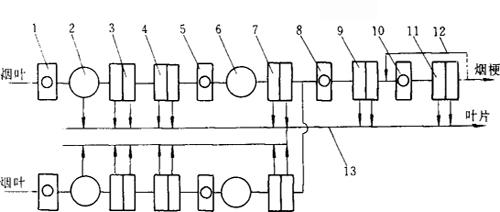

图9－1－11 COMAS12000kg／h打叶机组示意图

1－打叶机 2－SAMO风分器 3，4－AC风分器 5－打叶机 6－SAMO风分器 7－AC风分器 8－打叶机 9－AC风分器 10－打叶机 11－AC风分器 12－回梗管路 13－汇总运输带

(2)打叶机辊筒转速通过移动调速皮带轮来改变。框栏有旋转式与固定式，可以更换。为了安全，只有打叶辊停止运转时检修门方能打开；只有检修门安全关闭，打叶辊方能启动。

(3)AC风分器可进行两次风分，见图9－1－12所示。物料进入第一个风分室后，抛料器将物料均匀地抛出进行风选，未分出的叶片及烟梗在第二个风分室内进行同样过程的风选，剩余物料通过旋转出料器排出。分选出来的叶片从切向落料器排出，风分空气循环使用，只有少部分空气需经净化后排出。

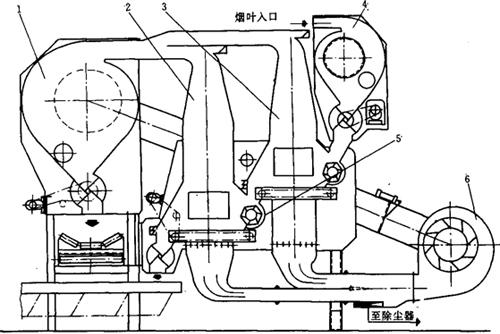

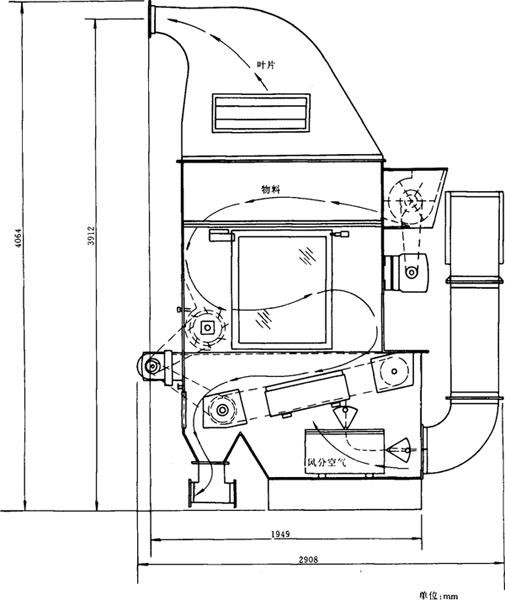

图9－1－12 AC型风分器

1－切向落料器 2、3－风分室 4－切向落料器 5－抛料器 6－风机

(4)SAMO风分器见图9－1－13所示，物料从上部送入，被旋转圆盘抛起后进行风选，叶片经输送风管至切向落料器排出，剩余物料落到圆环槽内，由旋转刷刷入旋转出料器排出。

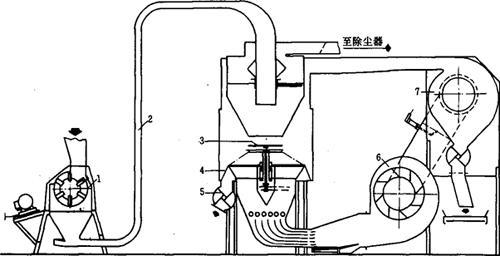

图9－1－13 THM打叶机与SAMO风分器组合示意图

1－THM打叶机 2－风管 3－旋转圆盘 4－旋转刷 5－旋转出料器 6－风机 7－切向落料器

2．主要技术参数

(1)设备性能：不同型号部分打叶机组的性能见表9－1－23所示。

表9－1－23 不同型号的部分打叶机组设备性能

注：*总装机功率一项是按原文换算，但可能有误——编者注。

(2)设备参数：部分不同型号打叶机及风分器基本参数见表9－1－24所示。

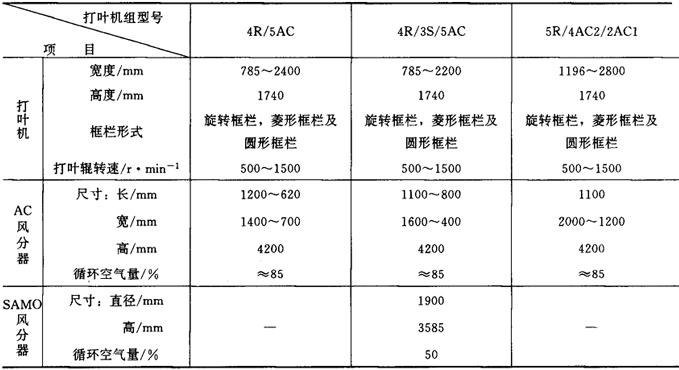

表9－1－24 部分不同型号的打叶机与风分器基本参数

3．生产厂家

意大利科马斯公司。

(二)AW21～AW248型打叶机组

1．结构特点

(1)该系列设备生产能力为1500～12000kg／h，不同产量的机组由不同规格的打叶机和风分器组合而成，各种不同生产能力的机组见表9－1－25。打辊转速的调整有变径带轮和变频调速二种。打叶机与风分器规格均已采用系列化。

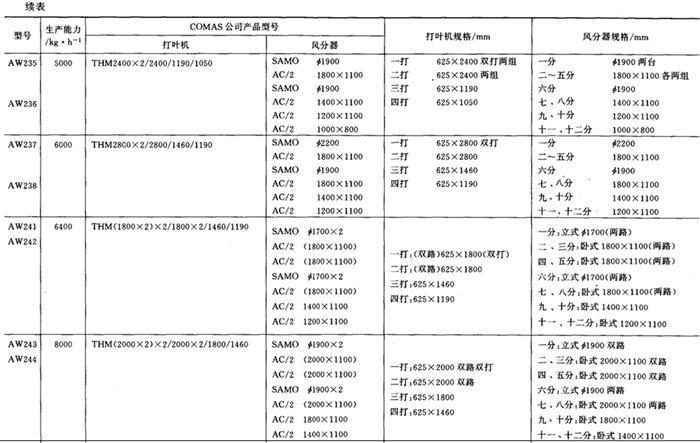

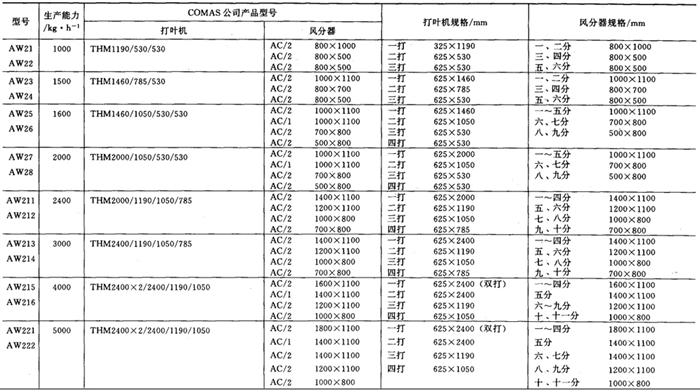

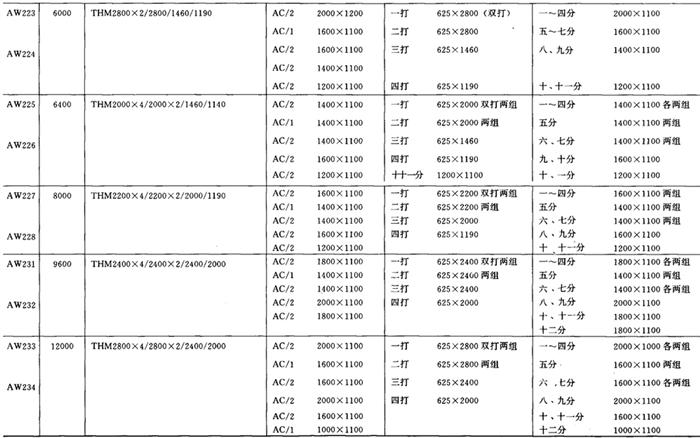

表9－1－25AW21～AW247打叶机组

(2)该设备的改进形式之一见图9－1－14所示，一级打叶采用比例分配喂料、多台打叶机并联，以降低打辊负荷；在回打之前增加长梗分离装置，以提高打出烟梗的长梗比例。

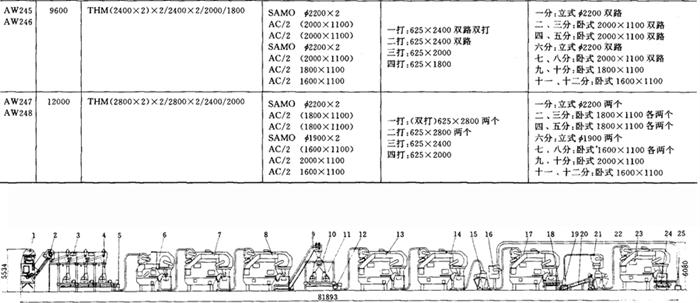

图9－1－14 一种改进型打叶机组组合布置图

1－刮板喂料机 2－打前喂料机 3－比例分料器 4－打叶机 5－收集带 6－单室风分器(AC) 7，8－双室型风分器 9－二打喂料机 10－分料器 11－二级打叶机 12－收集带 13，14－二级风分器 15－三级打叶机 16－回梗落料器 17－三级风分器 18－振槽 19－分梗吸口 20－皮带机 21－落料器 22－四级打叶机 23－四级风分器 24－振槽 25－回梗吸口

2．主要技术参数及外形尺寸

(1)外形尺寸及装机功率：THM打叶机外形尺寸及装机功率见图9－1－15、图9－1－16及表9－1－26。

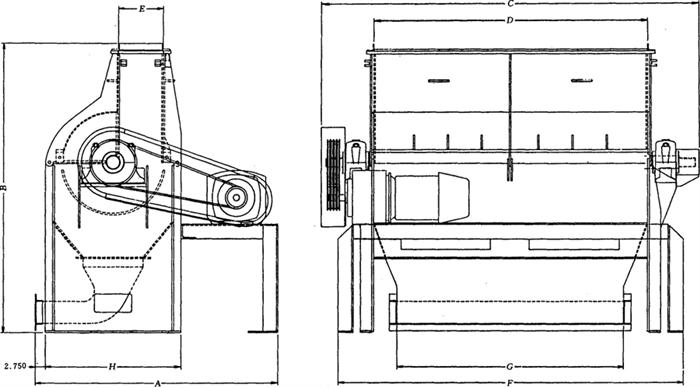

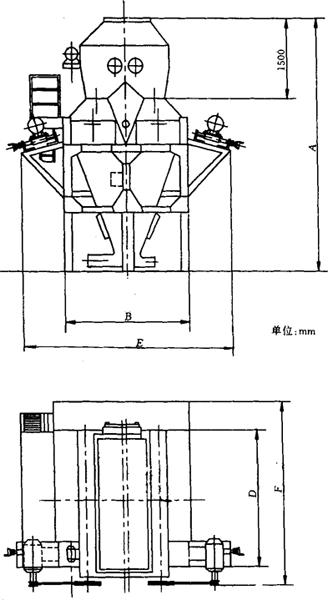

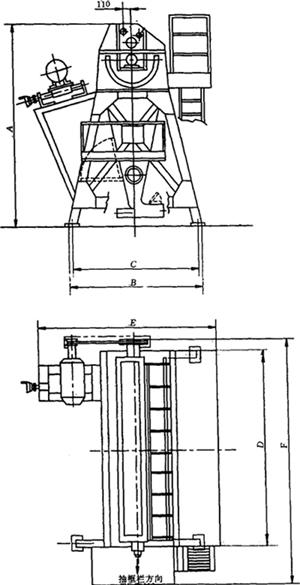

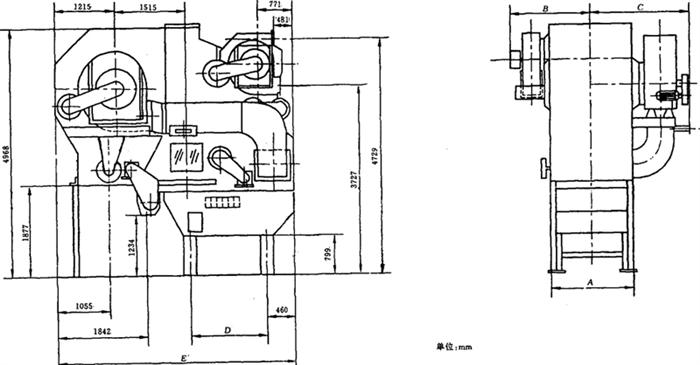

图9－1－15 THM型打叶机安装尺寸图

图9－1－16 THM双联型打叶机安装尺寸图

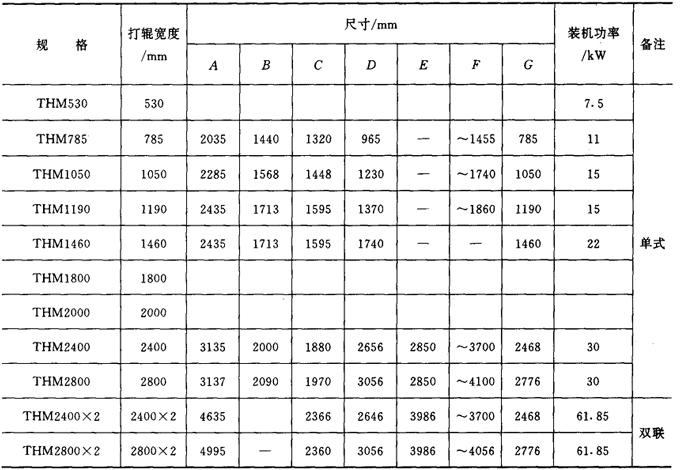

表9－1－26THM型打叶机的基本参数

注：生产厂家不同表中尺寸会略有不同。

AC／2与AC／1风分器外形尺寸及装机功率见图9－1－17、图9－1－18及表9－1－27。

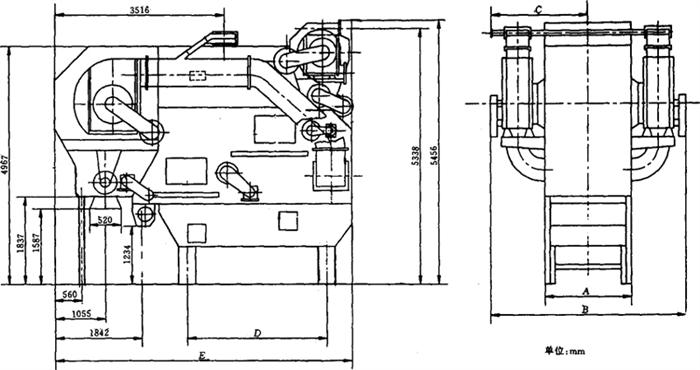

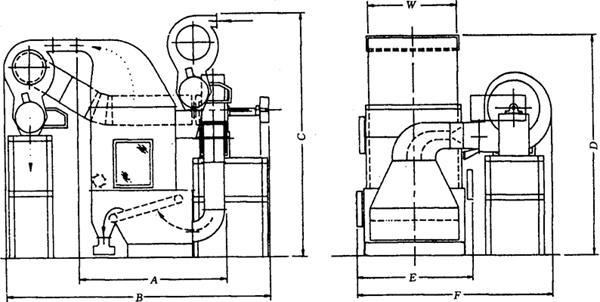

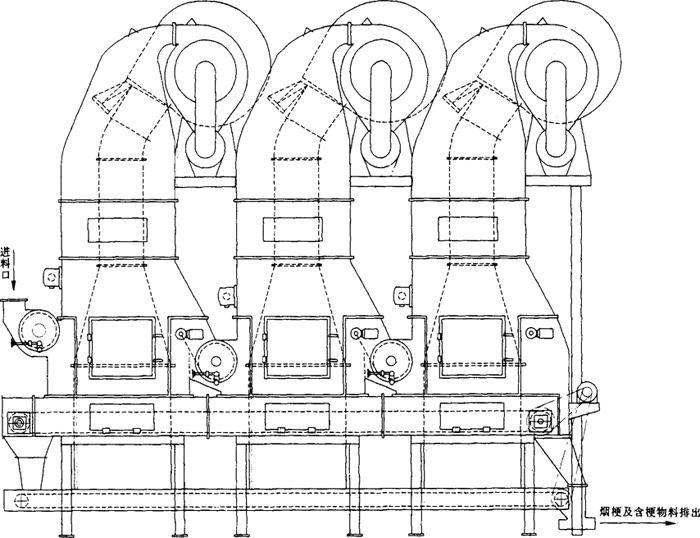

图9－1－17 AC／2型风分器外形图

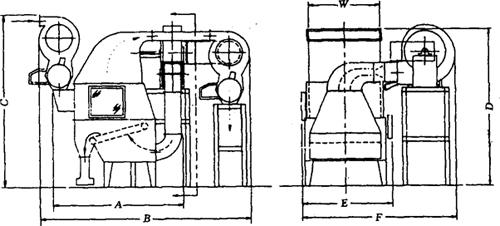

图9－1－18 AC／1型风分器外形图

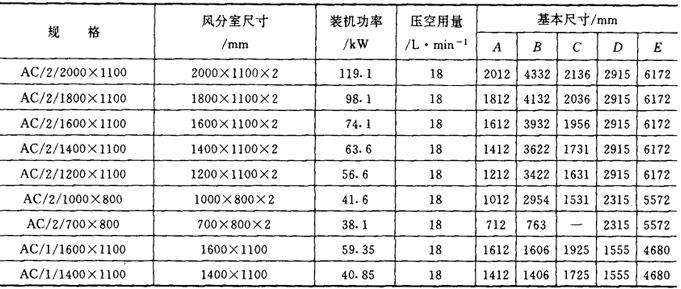

表9－1－27AC型风分器基本参数

注：①AC／2为双风分室型，AC／1为单风分室型。

②不同生产厂家生产的产品其参数会略有不同。

(2)打叶质量指标：

≥12．5mm²的烟片： 78%～85%；

≤3mm²的烟片： ≤2．5%；

叶中含梗率： ≤2．5%；

梗中含叶率： ≤1%。

3．生产厂家

北京长征高科技公司、铁道部徐州机械厂、宁波轻工机械厂、秦皇岛烟草工业机械厂等。

(三)MacTavish公司打叶机组

1．结构特点

(1)MacTavish公司打叶机组主要是由SR打叶机、MC打叶机、CF风分器、VSL-C风分器等所组成。不同生产能力的打叶机组由不同型号、不同数量、不同尺寸的打叶机及风分器组合而成。对于生产能力较高的打叶机组，其一级与二级打叶机均可两台以上并联使用。见图9－1－19所示(一级两台并联)。(图9－1－19、图9－1－20在906页、907页上)。

图9－1－19 MacTavish机械制造公司6000kg／h打叶机组

1——级SR打叶机 2，3，4，5－CR风分器 6－二级SR打叶机 7，8，9－CF风分器 10－三级SR打叶机 11－CR风分器 12－VLSC风分器 13－四级SR打叶机 14－VLSC风分器

图9－1－20 MacTavish公司SR打叶机

(2)SR打叶机组见图9－1－20所示，其结构形式与COMAS公司THM打叶机类似。系列化的打叶机其辊筒与框栏径向尺寸相同，宽度尺寸随生产能力的增加而增大。

(3)VLS－C风分器及逆流的CF风分器结构类似，但物料进入风分器的方向相反，高度与长度尺寸也有不同，见图9－1－21及图9－1－22所示。风分箱中物料的风分过程如图9－1－23所示，物料在两个抛料器的抛撒过程中呈“S”型线路运动将叶片风分出去。风分空气大部分循环使用。

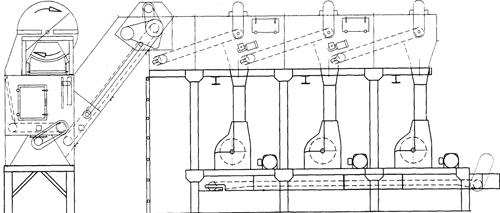

图9－1－21 VLS-C风分器

图9－1－22 逆流CF型风分器

图9－1－23 风分箱内空气及物样流向示意图

2．主要技术参数

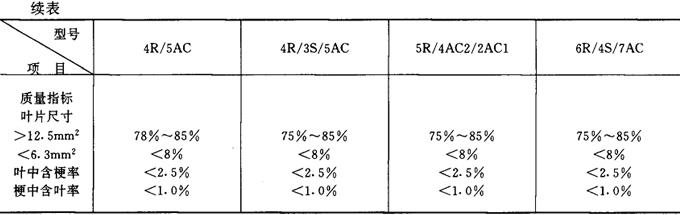

(1)设备性能：不同型号部分打叶机组的性能见表9－1－28所示。

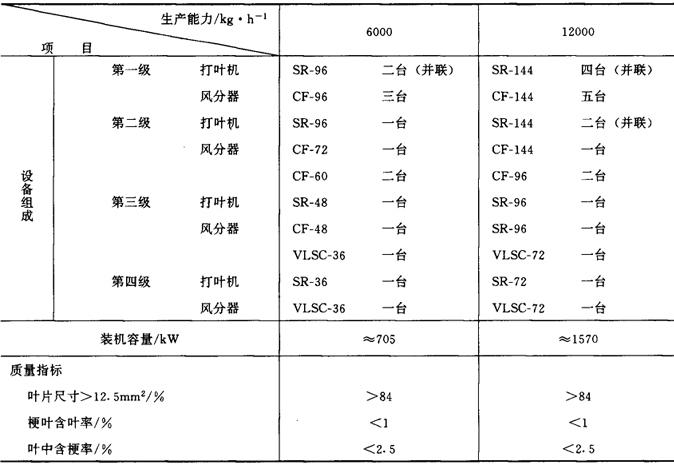

表9－1－28 不同生产能力的部分打叶机组性能

(2)设备安装尺寸：

①SR打叶机安装尺寸：参见图9－1－20，见表9－1－29所示。

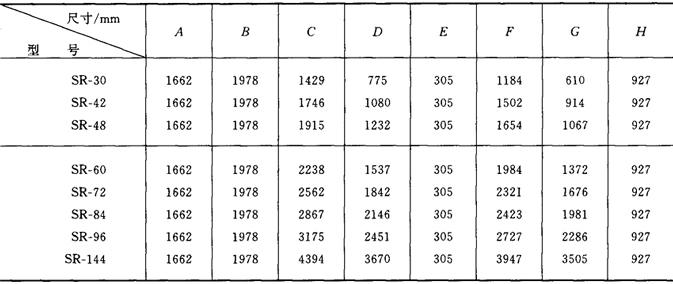

表9－1－29 SR打叶机安装尺寸

②CF风分器及VLS－C风分器安装尺寸：参见图9－1－21及图9－1－22、图9－1－123，见表9－1－30所示。

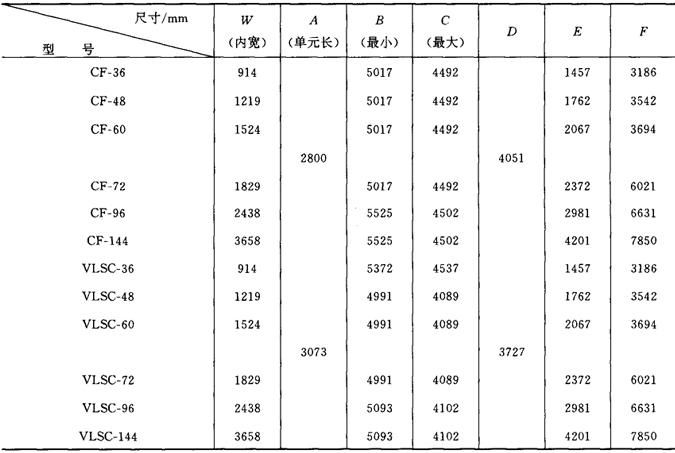

表9－1－30CF型及VLS－C型风分器安装尺寸

3．生产厂家

美国MacTavish公司。

(四)AW51～AW517打叶机组

1．结构特点

(1)该机组结构基本上与MacTavish公司的打叶设备相同。主要由打叶机、逆流式风分器、垂直式风分器等组成，设备型号及性能见表9－1－31，组合方式类见图9－1－19所示。

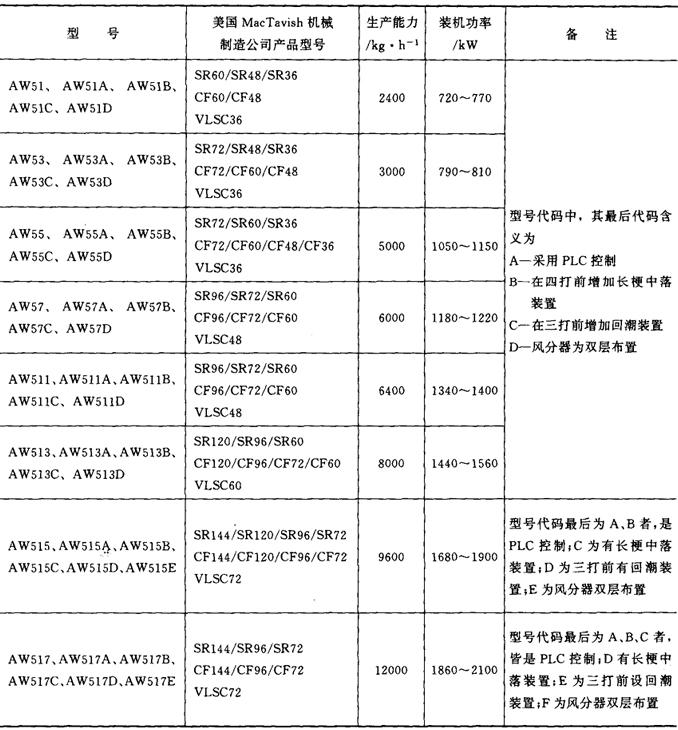

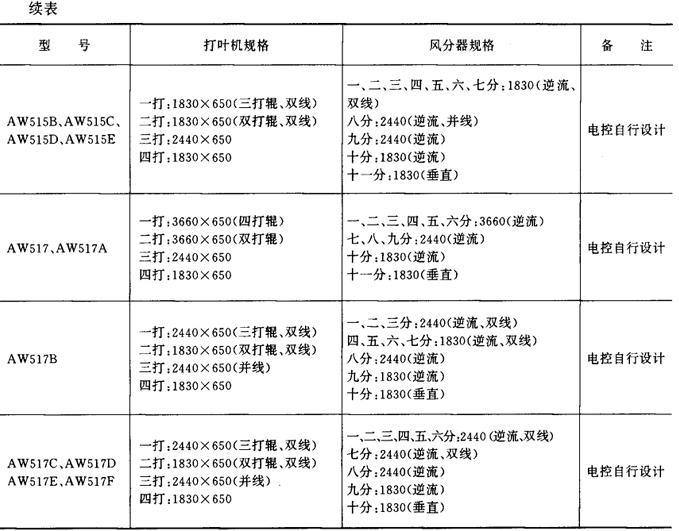

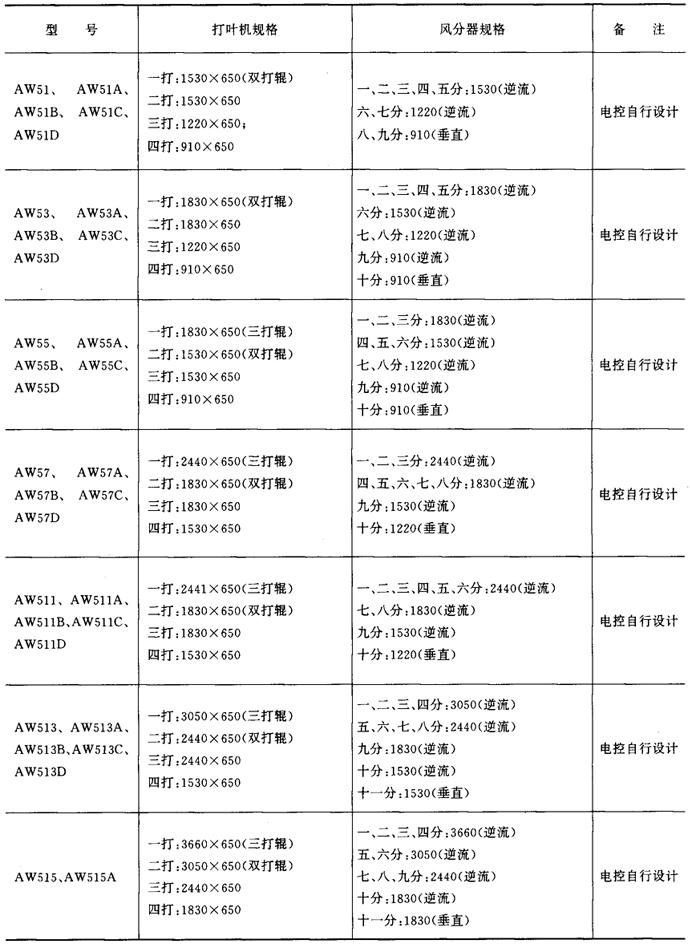

表9－1－31AW51～AW517型打叶机组型号及性能

(2)打叶机打钉呈螺旋型分布；打辊负荷一般不超过9．0kg／cm，框栏为棱形和圆形。

2．主要技术参数

(1)质量指标：

≥5mm²烟片 83%～92%(筛后值)；

≤3mm²碎片 0．5%(筛后值)；

叶中含梗率： ≤2．5%；

梗中含叶率： ≤1%。

(2)打叶机和风分器系列规格见表9－1－31及表9－1－32。

表9－1－32 打叶机组组合形式

3．生产厂家

北京长征高科技公司，秦皇岛烟草工业机械厂。

(五)格里芬(GRIFFIN)打叶机组

1．结构特点

(1)格里芬打叶机组主要是由标准打叶机、SWAN风分器及MOD－SWAN风分器等所组成。不同生产能力的打叶机组由不同数量、不同尺寸的打叶机及风分器所组成。对于生产能力较高的打叶机组，其一级与二级打叶机均为并联。图9－1－24为格里芬12000kg／h打叶机组排列示意图。

图9－1－24 格里芬12000kg／h打叶机组排列示意图

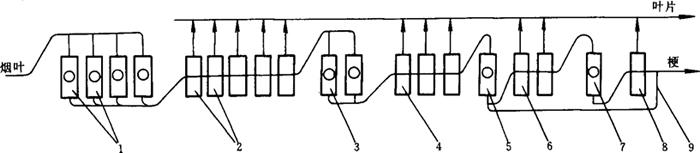

1－打叶机(四台) 2－风分器(五台) 3－打叶机(二台) 4－风分器(三台) 5－打叶机 6－风分器(二台) 7－打叶机 8－风分器 9－回梗管路

(2)标准打叶机见图9－1－25所示，其结构与SR打叶机、THM打叶机类似，并联打叶机的喂料、分配与输送见图9－1－26所示。

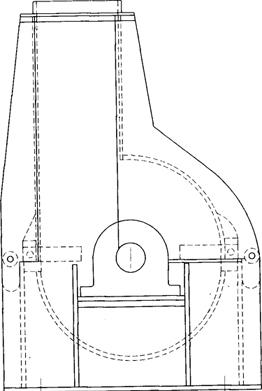

图9－1－25 标准打叶机示意图

图9－1－26 并联打叶机装配示意图

(3)SWAN风分器见图9－1－27所示，MOD－SWAN风分器是SWAN风分器的组合体。可由2～5个单元组合，其结构较紧凑，见图9－1－28所示。风分空气大部分循环使用，能耗较低。风分室内气流调节方便，风分效率可达90%以上。

图9－1－27 SWAN风分器

图9－1－28 MOD－SWAN风分器

2．主要技术参数

(1)设备性能：以5000kg／h打叶机组为例。

①设备组成：

第一级：标准打叶机四台，四单元MOD－SWAN风分器一台；

第二级：标准打叶机一台，三单元MOD－SWAN风分器一台；

第三级：标准打叶机一台，二单元MOD－SWAN风分器一台；

第四级：标准打叶机一台，SWAN风分器一台。

②动力消耗：

总装机容量：529．65kW；

压缩空气耗量：压力0．7MPa，1．45m³／h。

③质量指标：在来料水分、温度及流量满足工艺要求的条件下：

＞12．7mm²叶片：81%～85%；

＜3．0mm²碎片：＜2．0%；

叶中含梗率：＜2%；

梗中含叶率：＜1%；

＞2．54mm烟梗量：＞75%。

④外形尺寸：长×宽×高为54000mm×6500mm×7300mm。

(2)设备参数：

打叶机组最大生产能力：13500kg／h；

机组净宽：914～3658mm。

3．生产厂家

美国格里芬公司。

(六)AW26、AW27及AW28型打叶机组

见表9－1－33所示。

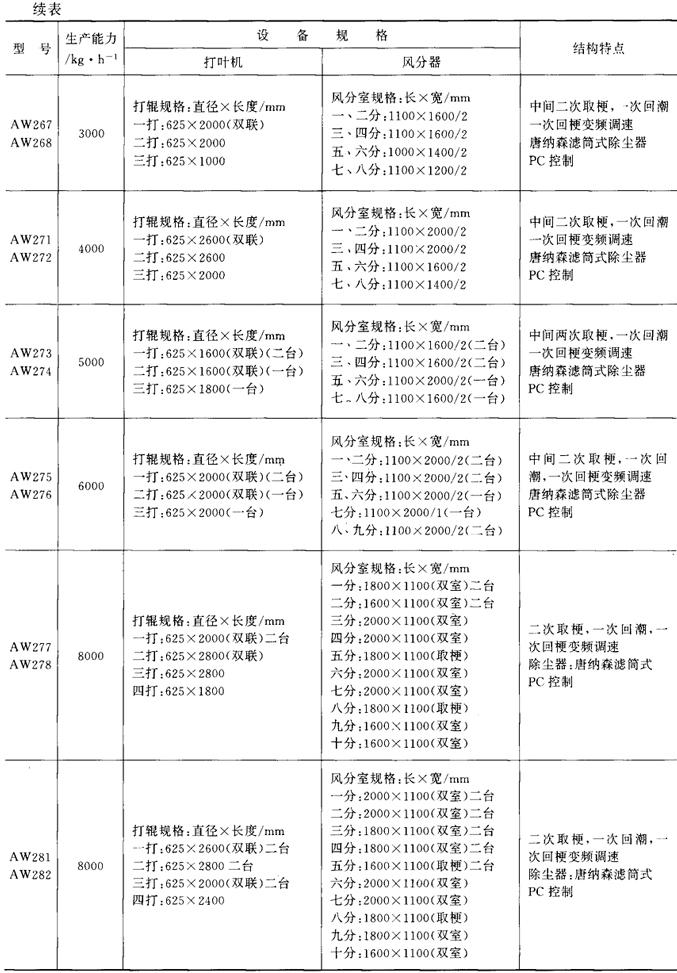

表9－1－33AW26、AW27及AW28型打叶机组

注：型号代码尾数为单数者为左式，其余为右式。

生产厂家：宁波轻工机械厂；铁道部徐州机械厂。

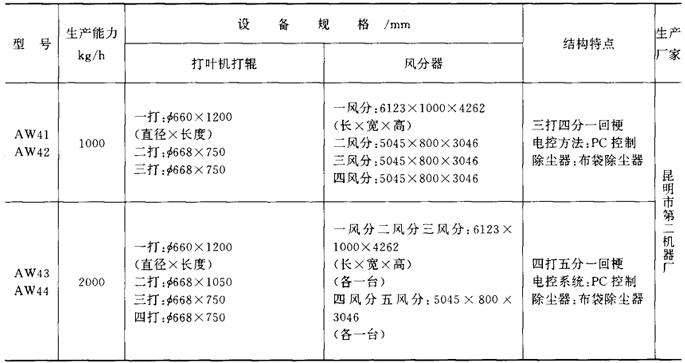

(七)AW4、AW9及AZ1型打叶机组

见表9－1－34。

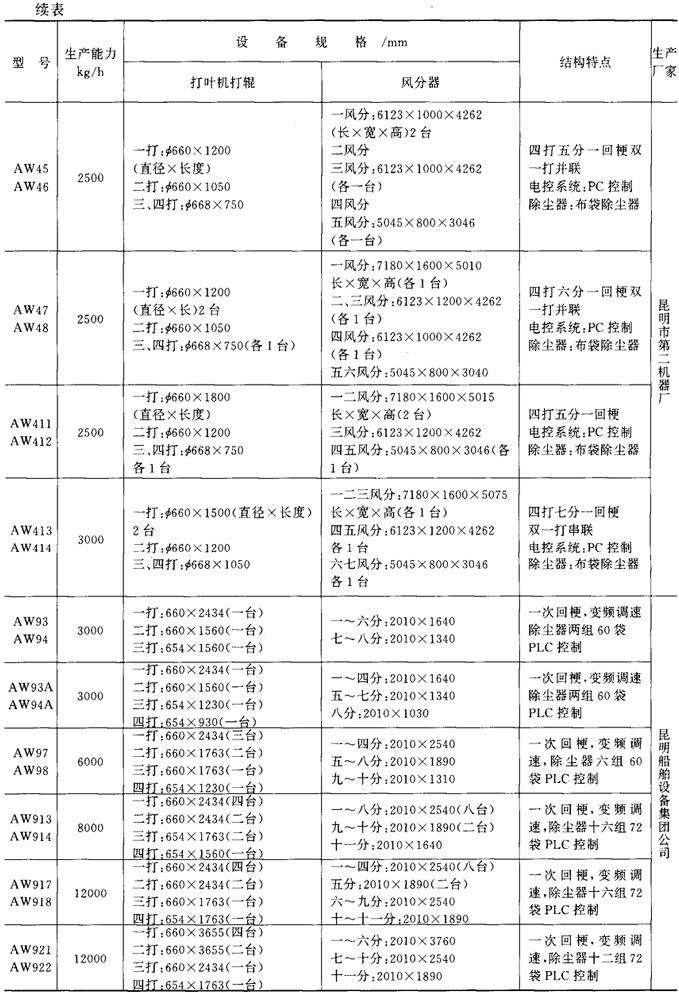

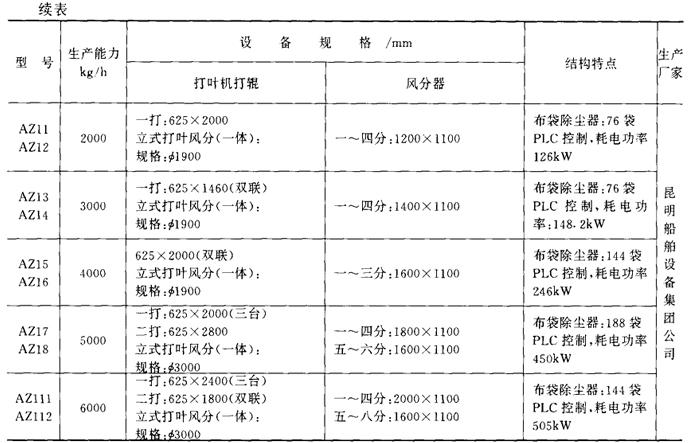

表9－1－34AW4及AW41型打叶机组

注：1．型号代码最后为单数者为左式，其余为右式。

2．部分型号未编入表中。其中：

AZ121、AZ122型基本与AZ11、AZ12结构类似，但一～三分规格为1200mm×730mm；

AZ123、AZ124型基本与AZ13、AZ14结构类似，但一～三分规格为1400mm×730mm；

AZ125、AZ126型基本与AZ15、AZ16结构类似，但一～二分规格为1600mm×730mm：

AZ127、AZ128型基本与AZ17、AZ18结构类似，但一～四分规格为1800mm×730mm；

五～六分规格为1600mm×730mm；

AZ131、AZ132型基本与AZ111、AZ112结构类似，但一～四分规格为2000mm×730mm；

五～八分规格为1600mm×730mm；

上面所列出的打叶机(即AZ121～AZ132)的风分器，“使用同一不锈钢网带串联。”
