拉料杆

---

拉料杆有浇口拉料杆和浇道拉料杆等，拉料部分的形式应按塑料的种类、浇注系统的形式和尺寸及模具结构而定。

3．1．9．1 浇口拉料杆

如图3-14、图3-15、表3-12所示。

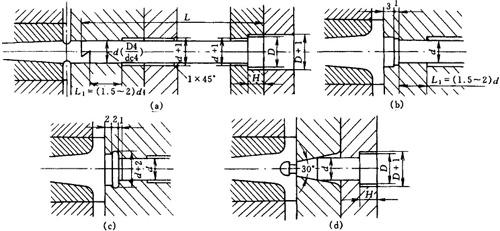

图3-14 浇口拉料杆的组合形式

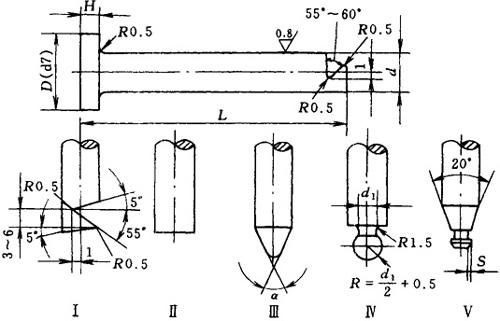

图3-15 浇口拉料杆

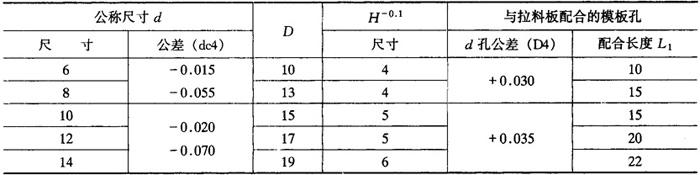

表3-12 浇口拉料杆尺寸(mm)

注 ①图3-15中形式Ⅲ利用锥面增大接触面产生拉料作用，故锥表面宜粗糙。锥度α根据浇口大小而定；②形式Ⅳ、Ⅴ的尺寸可参见浇道拉料杆，但S值宜取0．5～1mm。

3．1．9．2 浇道拉料杆

如图3-16、图3-17、图3-18、表3-13所示。

图3-16 浇道拉料杆组合形式

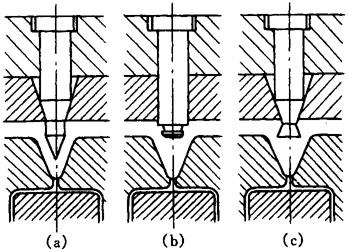

图3-17 拉料杆的固定形式

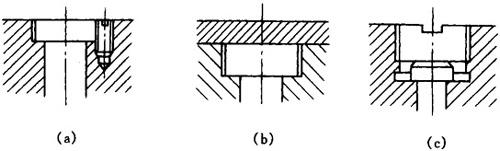

(a)螺丝固定 (b)压板固定 (c)螺塞固定

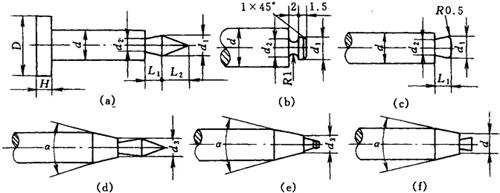

图3-18 浇道拉料杆形式

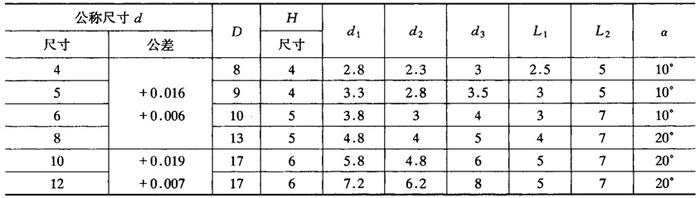

表3-13 浇道拉料杆尺寸(mm)
