声学滤波器

---

若用以上各滤波器，开口旁支管及主管导的扩张等的组合，可制成变化繁多的声学滤波器，也就成为当代工业噪声控制中的各类消声器。采用声学与电学滤波器类比，会使设计更方便。例如基本形式的低通电学滤波器，只要在传输线上跨接一电容器而成，类比的声学滤波器只要在半径为a₁的主管导中插入一段半径为a₂的粗管导而成，如图11．3－11所示。这种滤波器已在前面所讨论过的属于截面积不同的导管透射的问题。

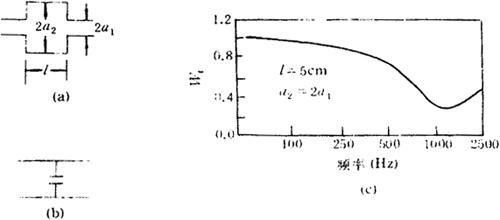

(a)简单声学低滤波器 (b)类比电学滤波器 (c)滤波器(a)的功率透射曲线。

图11．3－11 扩张管声学滤波器及电类比

在满足kl=π／2时，即l=λ／4时出现透射的最小值(l为滤波器的波长)

扩张管l越长，滤波器开始衰减的频率也就越低(因为l～λ)，这与类比电学滤波器增加电容的作用一样。

这特性加上(11．3－67)就构成了声学滤波器的普遍原则，这就是横截面积的相对大小决定滤波器的效率。在kl=π／2的低频，声学与电学的滤波器性质相似，但在此频率以上，它们就完全不同了，电学滤波器的功率透射比随频率的提高而降低，而声学滤波器却反而继续升高。当kl=π时又达到了等于1的最大值，当频率继续增加时，声透射比又出现一连串的最小值与最大值，最后当ka₁远大于1时就保持在100%的透射比。但当波长比主管的半径大得多时才适合。可以证明当时，(11．3－62)式的结果与声顺为C_b=V／ρc²的旁支是等效的，其中V为扩张管的体积。

在传输线上串联一电感，也会降低高频的透射，如图11．3－12所示。这可以看做在主管之间引入串联的声质量，与扩张管导的情况一样。在一级限频率范围，声学滤波器频率的截止尖锐度可采用多级网络来提高。图11．3－13为一普通的未考虑损耗的三级声学滤波器及其电学类比电路。若考虑损耗就用开管口，即在电感上串联一定的电阻。

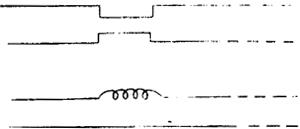

图11．3－12 管导的颈缩及它的电学类比

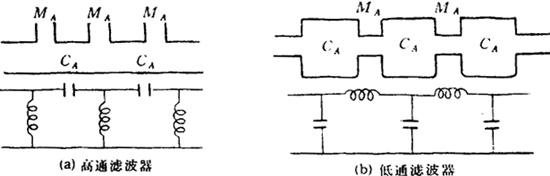

图11．3－13 多级声学滤波器及电学类比

【参考文献】：

［1］IEC—327,Precision method for pressure calibration or one—inch standard condenser microphones by the reciprocity technique. 1971.

［2］1EC—486,Precision method for free—field calibration of one inch standard condenser microphones by reciprocity technique, 1974.

［3］IEC—150.Testing and calibration of ultrasonic therapeutic equipment, 1963.

［4］GB 3223－82，水声换能器的自由场互易校准

［5］GB 3785－83，声级计的电，声性能及测量方法

［6］GB 7341－87，听力计

［7］GB 7614－87，校准测听耳机用宽频带型仿真耳

［8］GB 7342－87，测听耳机校准用IEC临时参考耦合腔

［9］OIML R102，声校准器

［10］JJG 188－90，声级计

［11］JJG 698－90，积分声级计

［12］标准电容传声器有关国家标准及检定规程

［13］JJG 388－85，听力计
