制冷压缩冷凝机组

---

制冷压缩冷凝机组是将中、小型的活塞式制冷压缩机和冷凝器及电动机、油分离器、电控设备和仪表盘等附属设备组成一个机组，以此形式供货的。常见的制冷压缩冷凝机组产品分别见表4－13－2和表4－13－3。

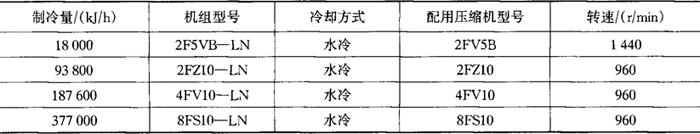

表4－13－2 半封闭、开启活塞式R22制冷压缩冷凝机组产品

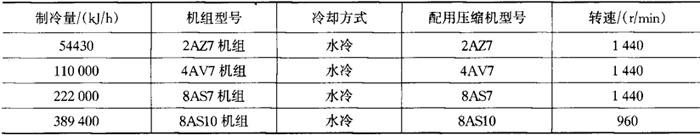

表4－13－3 活塞式氨制冷压缩冷凝机组产品

冷凝器有水冷式或风冷式两种。有氟压缩冷凝机组和氨压缩冷凝机组。

压缩冷凝机组被选定后，再配备适当的膨胀阀、自行设计或外购的蒸发器以及其他附件，即可组成完善的制冷系统。

下面介绍饮料生产使用较多的一种新型JZS系列氟压缩冷凝机组(上海冷冻机厂制造)。

(一)特点

本机特点如下：

①采用无毒、无爆炸性的氟利昂22为制冷剂，对臭氧层破坏较小，是制冷行业推广的替代工质之一。

②该机将制冷压缩机、油分离器、冷凝器、管道阀门等零、部件整体组装，使产品结构紧凑，占地小，安装、操作及维修方便。

③冷凝器采用高效传热铜管，用扩管胀接结构，体积小，重量轻，寿命长，便于检修。

④压缩机组有高低压力保护和油压差保护。

(二)主要技术参数

(1)JZS系列氟压缩冷凝机组 主要技术参数见表4－13－4。

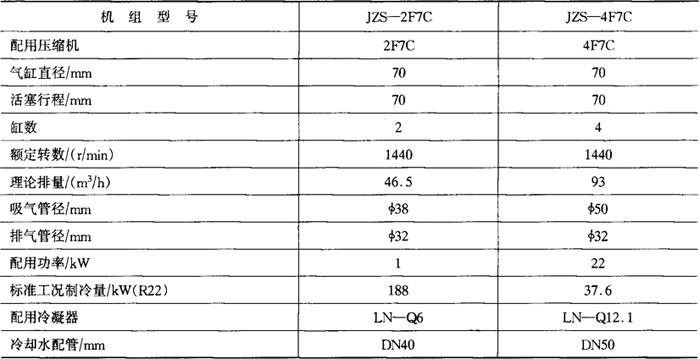

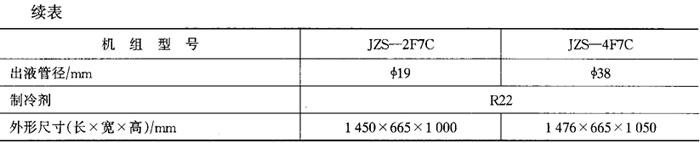

表4－13－4 JZS系列氟压缩冷凝机组主要技术参数

(2)JZS系列的2F7C和4F7C氟压缩冷凝机组 结构外形图见图4－13－6。

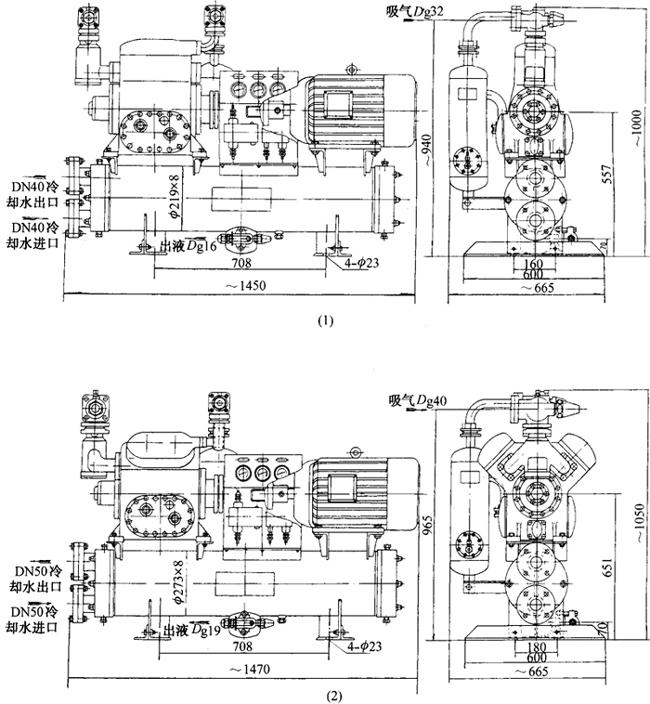

图4－13－6 2F7C、4F7C压缩冷凝机组结构外形图

(1)2F7C压缩冷凝机组外形图 (2)4F7C压缩冷凝机组外形图

(3)JZS－2F7C氟利昂压缩机 性能曲线(R22)见图4－13－7。

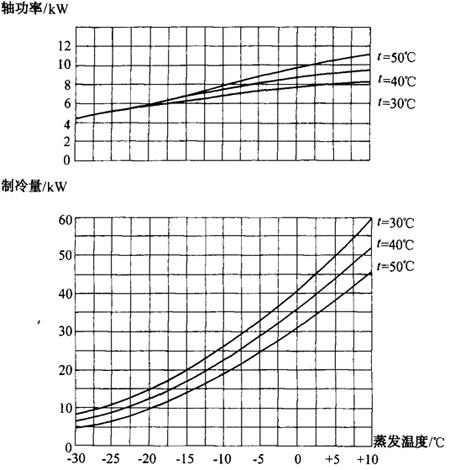

图4－13－7 2F7C氟利昂压缩机性能曲线(R22)
