ARL造纸法烟草薄片设备

---

1．结构特点

(1)ARL造纸法烟草薄片设备主要由备料系统、浸泡系统、浓缩系统、抄造重组系统、干燥系统等组成。ARL造纸法烟草薄片设备见图9－6－17所示。

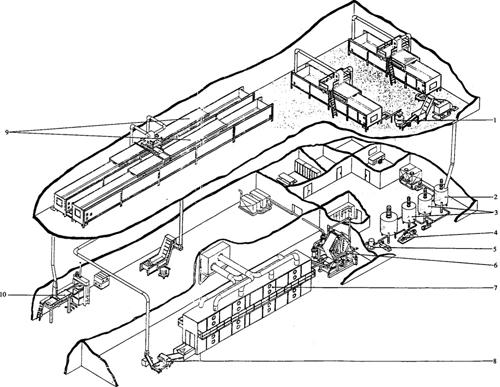

图9－6－17 ARL造纸法烟草薄片设备示意图

1－筛分除杂系统 2－配比混合罐 3－浸泡罐 4－精浆位置 5－净化分离装置 6－抄纸设备 7－干燥设备 8－分切装置 9－储柜 10－包装设备

(2)抄纸设备采用夹网结构，见图9－6－18所示。

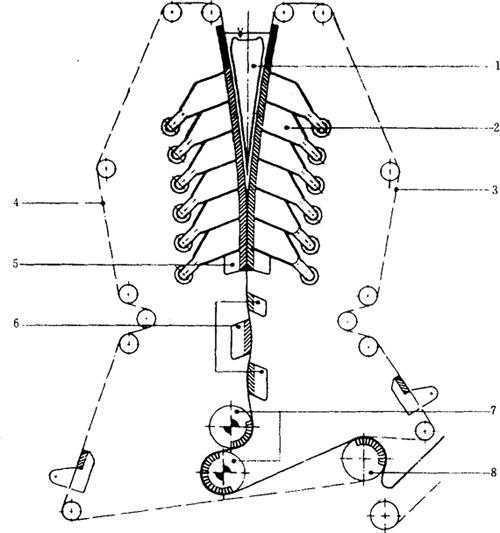

图9－6－18 夹网抄纸设备结构示意图

1－流浆箱 2－真空箱 3、4－网 5－密封 6－真空箱 7－真空辊 8－引纸辊

(3)ARL造纸法烟草薄片干燥设备采用隧道式热风干燥机，见图9－6－19所示。

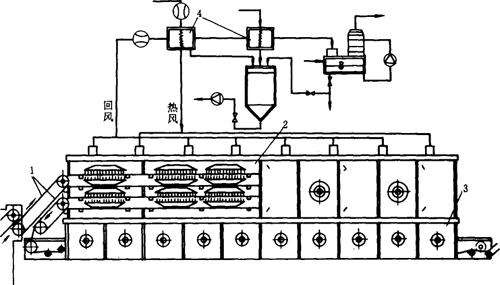

图9－6－19 隧道式热风干燥机结构示意图

1－网带 2－干燥隧道 3－冷却隧道 4－热交换器

2．主要技术参数(表9－6－16)。

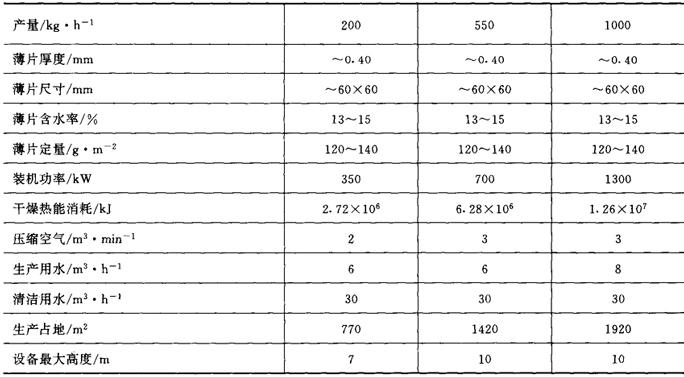

表9－6－16ARL造纸法烟草薄片设备主要技术参数

3．生产厂家

奥地利PMB公司。
