能量平衡方框图

---

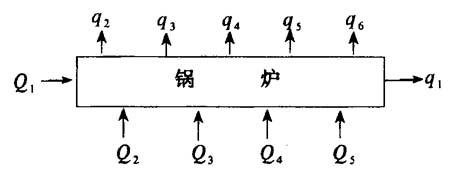

［说明］锅炉的热量平衡图示如下：

图中 Q₁——给水带入热量(kJ／kg)

Q₂——燃料应用基低位发热值(kJ／kg)

Q₃——用外来热量加热燃料或空气时，相应于每千克燃料所给的热量(kJ／kg)

Q₄——燃料的物理热相应于每千克燃料的热量(kJ／kg)

Q₅——自用蒸汽带入炉内相应于每千克燃料的热量(kJ／kg)

Q——燃料输入热量(kJ／kg)

Q=Q₂+Q₂+Q₄+Q₅(4－1－89)

q₁—蒸汽输出热量(kJ／kg)

q₂——排烟热损失(kJ／kg)_/p>

q（3——气体不完全燃烧损失(kJ／kg)

q₄——固体未完全燃烧损失(kJ／kg)

q₅——散热损失(kJ／kg)

q₄——灰渣物理热损失(kJ／kg)

Q′——空气预热器回收的热量(对锅炉本体来说在体系内部循环，故不再单独计算)(kJ／kg)
