带传动的张紧及安装

---

带传动的张紧方法见表4．14-36。张紧所需的初拉力F₀的测定，通常是在带的切点的跨度中点施加规定的载荷G，测量产生的挠度y来实现的，如图4．14-10所示，可参考表4．14-37。胶帆布平带可参考表4．14-38，同步带的初拉力F0可参考表4．14-39。

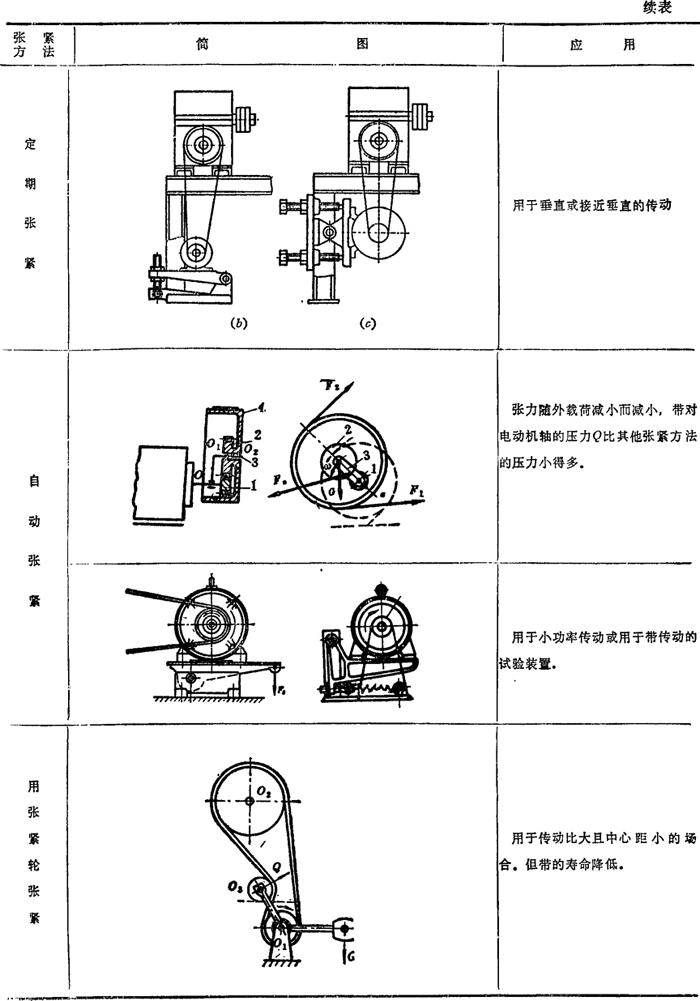

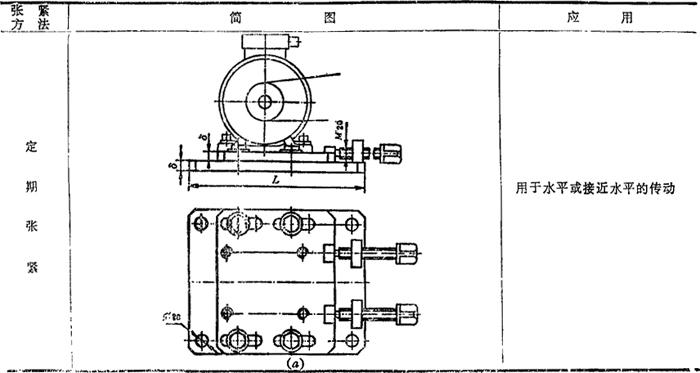

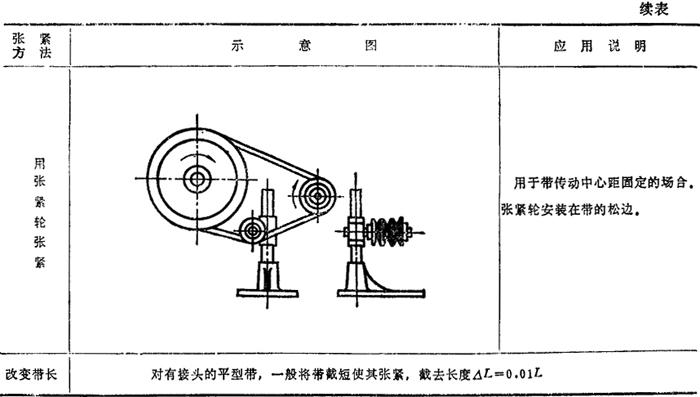

表4．14-36 带传动的张紧方法及其应用

注；高速带传动不得用自动张紧，以减少振动。

表4．14-37 普通V带测定初拉力所需的垂直力^❷

注：
❶  表中高值用于新安装的V带，或必须保持高度张紧的严酷传动(如高带速、小包角、超载启动、频繁的高转矩启动等)。

❷  引自GB／T13575．1-92。

❸  产生挠度所需的力。

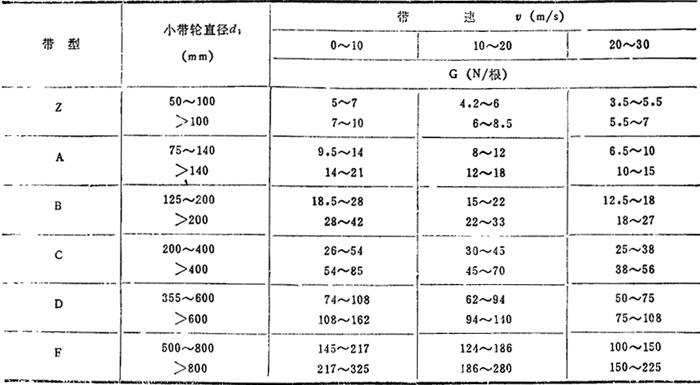

表4．14-38 传动胶带(胶帆布平带)测定初拉力的G值^❸

注：
❶  表中所控制带的预紧应力(初应力)σ₀=1．8MPa。

❷  自动张紧传动G值应增大10%。

❹  新带安装时，G值应增大30%～50%。

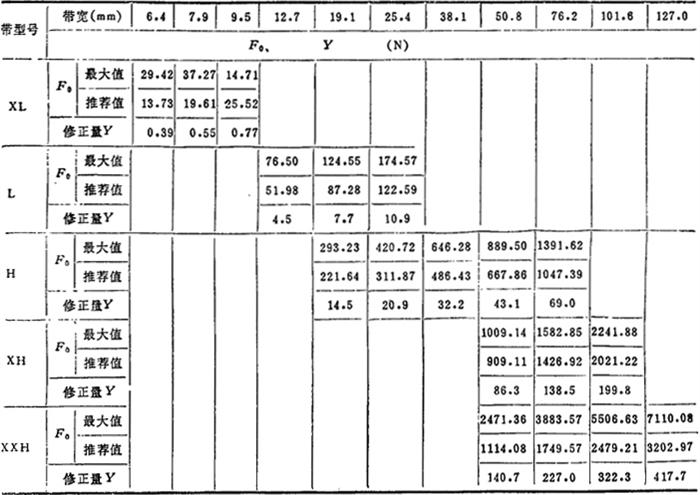

表4．14-39 同步带的初拉力F₀值

注：
❶  选自GB11361-89附录。

❷  张紧的合适程度，可在两带轮间跨度中点加重量进行检验。设跨度为l，则产生挠度y=0．016l所需加的重量为。其中Lp为带长，Y为修正量，由本表查出。

对于中心距固定的同步带传动，其中心距偏差和轴线的平行度见表4．14-35。

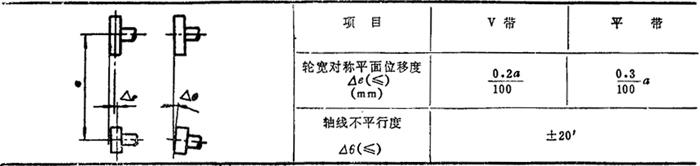

表4．14-40 V带、平带传动安装技术要求

注：a为中心距(mm)。
