基本偏差、极限偏差及配合选用

---

基本偏差是用以确定公差带相对于零线位置的极限偏差。当公差带在零线以上时，则以下偏差(EI或ei)为基本偏差；当公差带在零线以下时，则以上偏差(ES或es)为基本偏差。并规定均用拉丁字母表示，孔用大写，轴用小写，各28个代号，见表1．7－2，其分布如图1．7－1所示。

表1．7－2 基本偏差代号(摘自GB1800－79)

公差带代号用基本偏差和公差等级的代号组成，如H7，h7等，为了以尽少的标准公差带组成尽多种配合，国标又规定了两种基准制：

基孔制——基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带组成各种配合的一种制度。此时孔为基准孔，并规定其基本偏差是下偏差，且EI=0。

基轴制——基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带组成各种配合的一种制度。此时轴为基准轴，并规定其基本偏差是上偏差，且es=0。

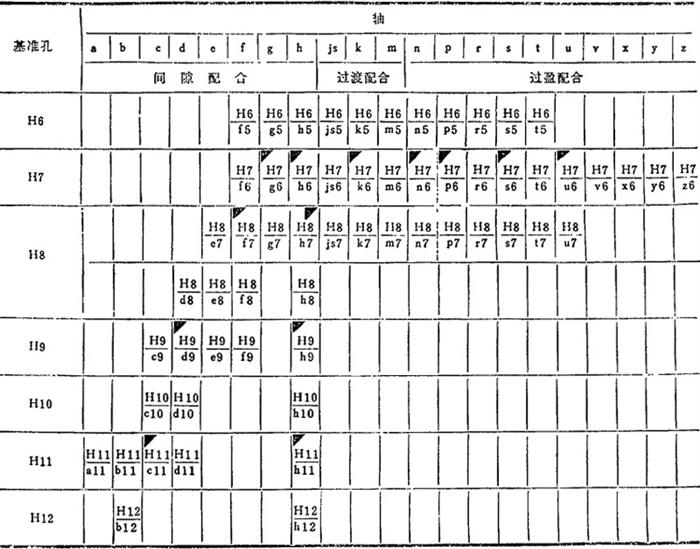

轴和孔的极限偏差见表1．7－3～1．7－6。基孔制和基轴制的优先与常用配合及其选用见表1．7－7～1．7－9。

表1．7－3 轴的极限偏差(摘自GB 1801－79)μm

注：
❶ 、在基本尺寸小于或等于3mm和在小于或等于100mm时，为过渡配合。

❷ 标注◤的配合为优先配合。

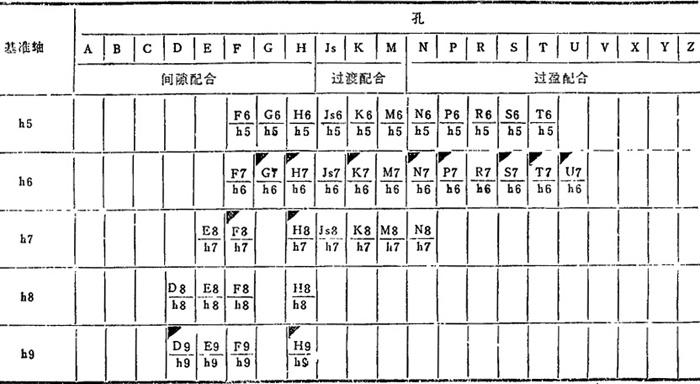

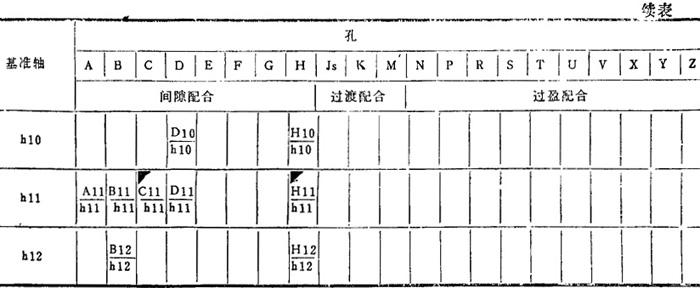

表1．7－8 基轴制优先与常用配合(摘自GB 1801－79)

注：标注◤的配合为优先配合。

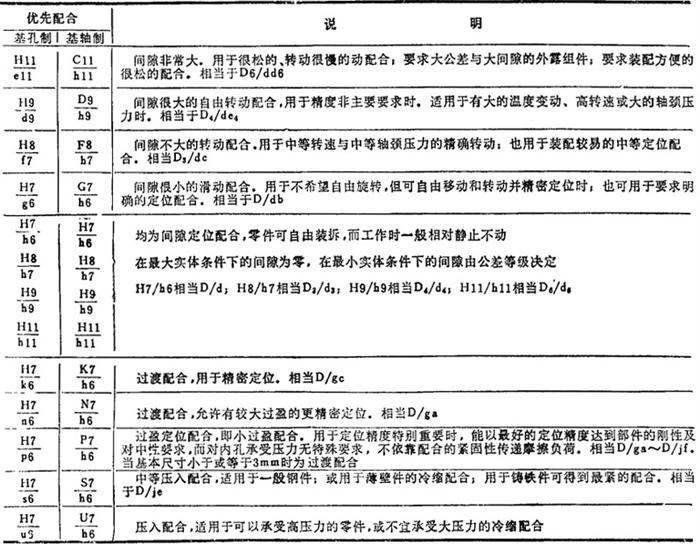

表1．7－9 优先配合的选用说明
