压力管路滤油器

---

根据工作压力范围，压力管路滤油器有高压、中压和低压几种类型，高压一般为21～42MPa，中压为6．3～16MPa，低压为1～2．5MPa。高、中压管路滤油器用于液压系统的压力油路，而低压管路滤油器主要用于回油路。

(1)高压管路滤油器

·通用型ZU－H系列高压管路滤油器(见表27．7－5)

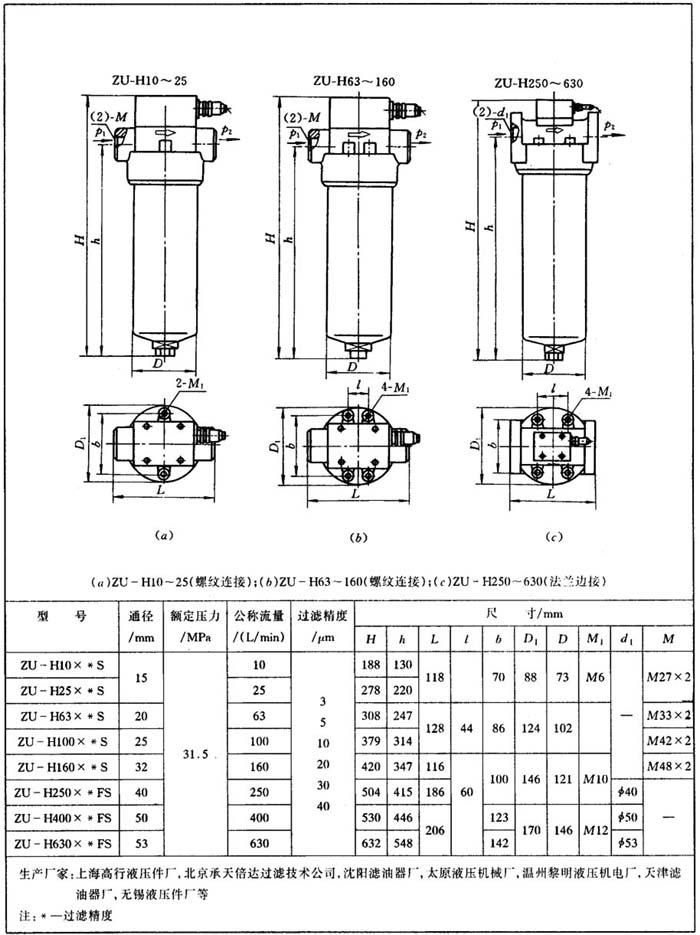

表27．7－5 ZU系列高压管路滤油器

·其它系列高压管路滤油器(见表27．7－6)

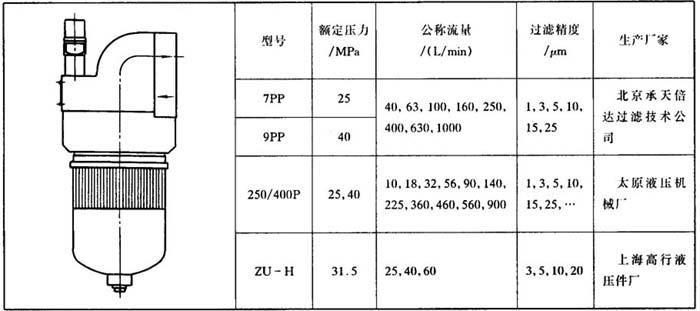

表27．7－6 高压管路滤油器型号和技术规格

·高压板式滤油器

板式滤油器可直接安装在连接板(块)上，可简化管路和实现集成化，其外形和产品系列见表27．7－7。

表27．7－7 高压板式滤油器系列

(2)中压管路滤油器(见表27．7－8)

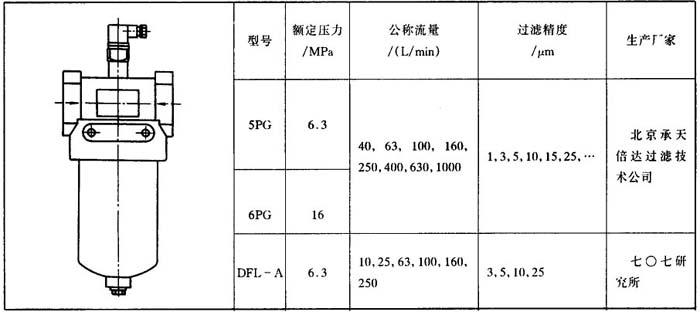

表27．7－8 中压管路滤油器型号

(3)低压管路滤油器

A．通用型ZU－A系列低压管路滤油器(见表27．7－9)。

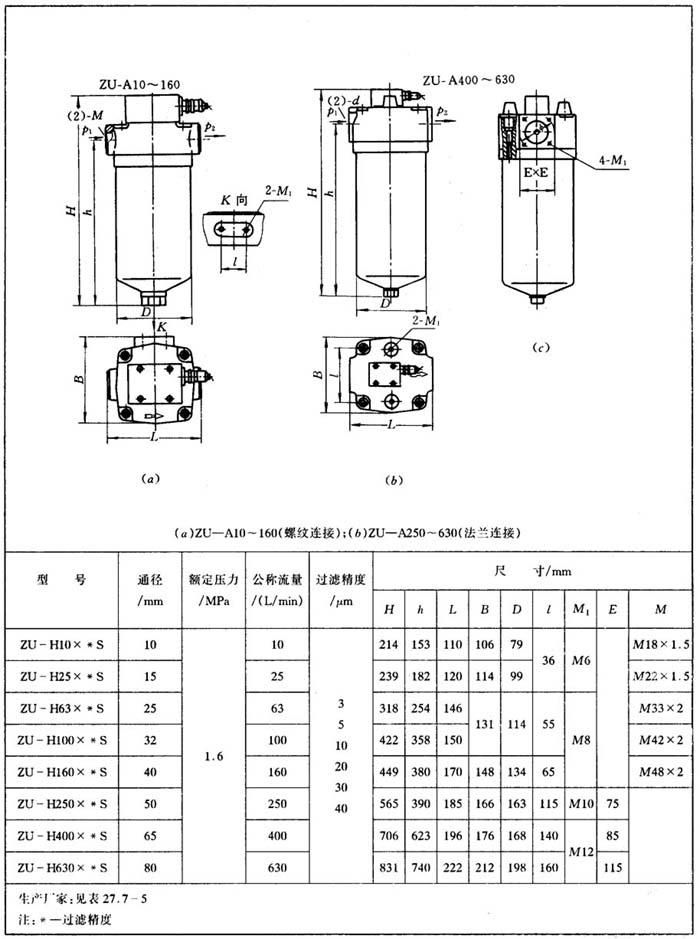

表27．7－9 ZU－A系列低压管路滤油器

B．其它系列低压管路滤油器(见表27．7－10)

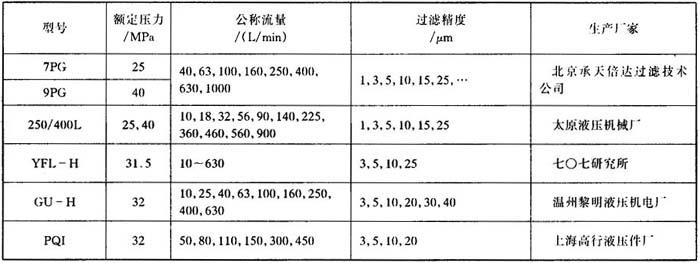

表27．7－10 低压管路滤油器系列

(4)双筒管路滤油器(带转换阀)

双筒管路滤油器可不停机更换滤芯，适用于不间断连续工作的系统。

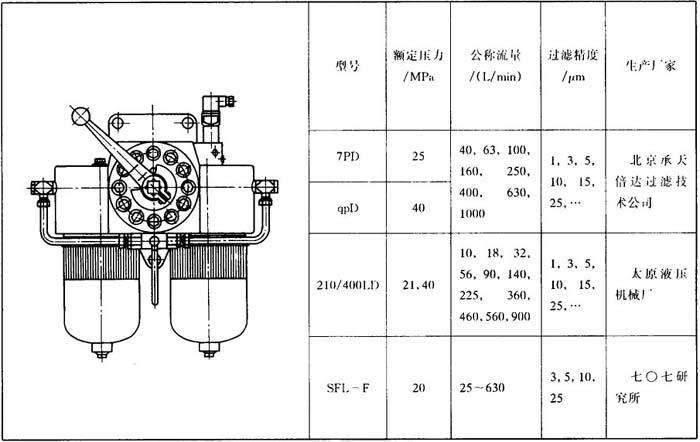

·高压双筒管路滤油器(见表27．7－11)

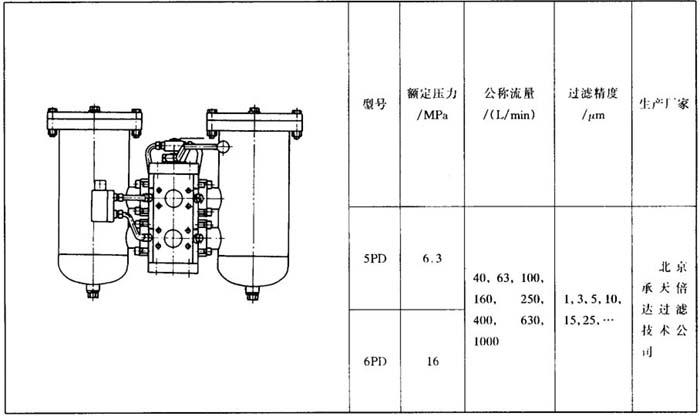

表27．7－11 高压双筒管路滤油器系列

·中压双筒管路滤油器(见表27．7－12)

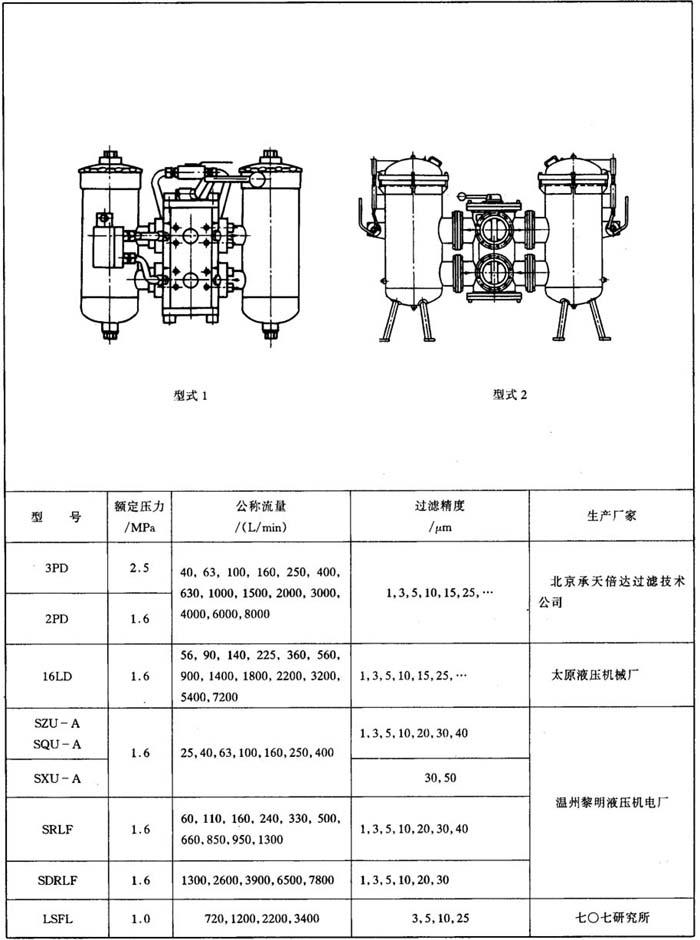

表27．7－12 中压双筒管路滤油器

·低压双筒管路滤油器(见27．7－13)

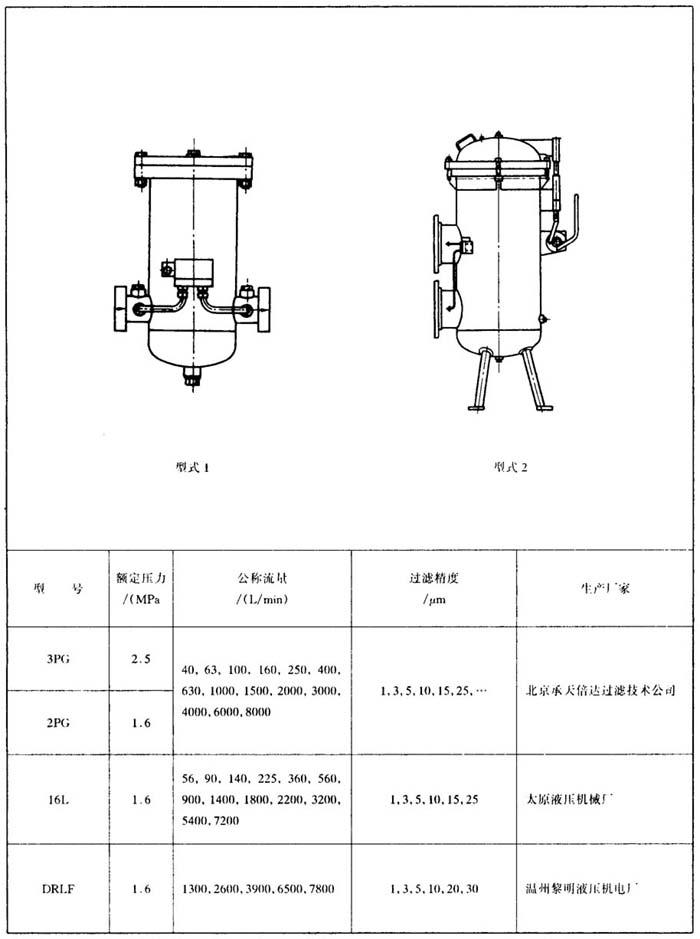

表27．7－13 低压双筒管路滤油器系列
