限速器涨紧装置的安装

---

限速器涨紧装置是给限速器钢丝绳以适当张力的涨紧轮，一般设在电梯底坑内，有绳松弛开关和压重装置，能保证限速器绳预(涨)紧力，其值至少500N以提起安全钳拉杆系统。限速器绳每一分支中张力应不小于150N。

限速器涨紧装置的安装如图10．1－1所示，安装时要确认相关尺寸H₁、H₂、H₃、L符合表10．1－1的要求。

表10．1－1 限速器涨紧装置安装要求

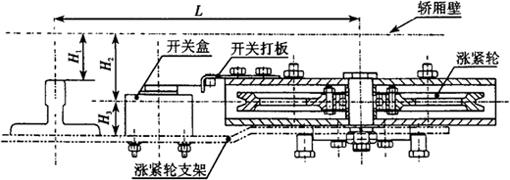

图10．1－1 限速器安装示意1

调整限速器钢丝绳长度如表10．1－2所示，确保涨绳轮重锤底部距离底坑高度符合图10．1－2的要求。

表10．1－2 限速器钢丝绳长度要求

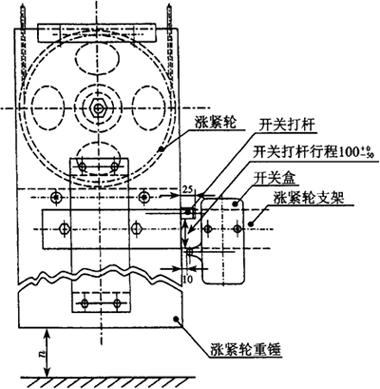

图10．1－2 限速器安装示意2

如图10．1－2所示，调整涨绳轮装置上的断绳保护开关打杆凸出重锤25mm，调整涨紧轮支架垂直方向上的位置直至开关打杆行程为100mm左右为止。

安装好限速器绳涨紧装置后，一定要检查涨紧装置上的断绳保护开关的位置，确保断绳后能有效地切断保护开关，而没有断绳的时候，却不会因为电梯运行的震动而误动作开关。

安装完，在电梯首次移动时，一定要检查涨紧轮中是否有异物，防止异物卡进轮子中。
