硬度

---

测定材料对压陷的抵抗力。

试验法的选择

试验方法的选择，决定于所比较的材料的模量范围，由下表可最好地加以说明。

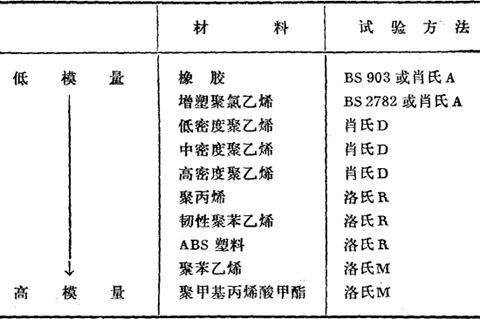

表10－1

在某些试验之间和单一试验的指标之间稍有交叉。对特定类别的材料而言，这些交叉范围的相互关系是可以求得到的，但是，由于不同聚合物之间的弹性、蠕变和撕裂特性的差异，所以不可能找出普遍性的相互关系。

方法(一)：

洛克威尔(Rockwell)硬度 ASTM D785

英国标准硬度 BS 903(测橡胶用)

英国标准柔软度 BS 2782，方法307A(测聚氯乙烯用)

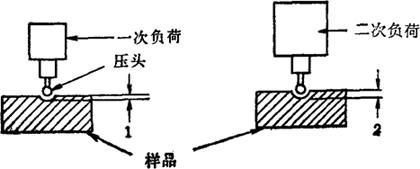

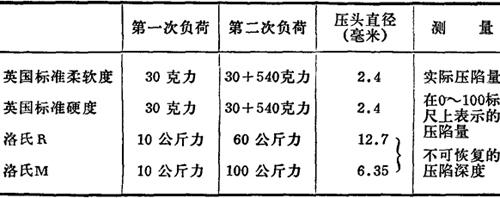

图10－10

硬度=最终压陷深度减去初始压陷深度=深度2－深度1

方法(二)：肖氏(Shore)硬度计ASTM D1706；ISO R868

直接测量压头的压陷量

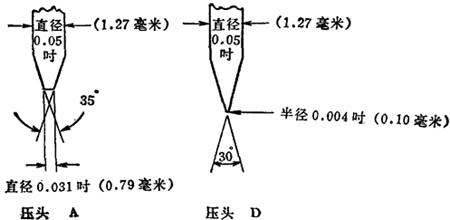

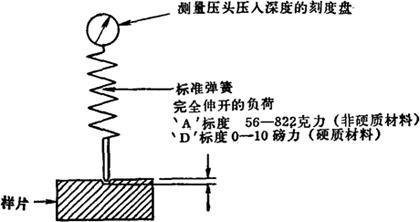

图10－11

方法(三)：布赖尼尔(Brine11)法

用显微镜测量压头压痕的直径

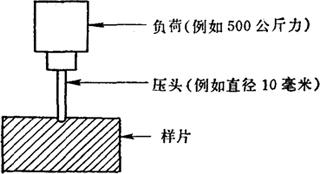

图10－12

方法(四)：巴科尔(Barcol)法

本法直接测量压头的压陷量

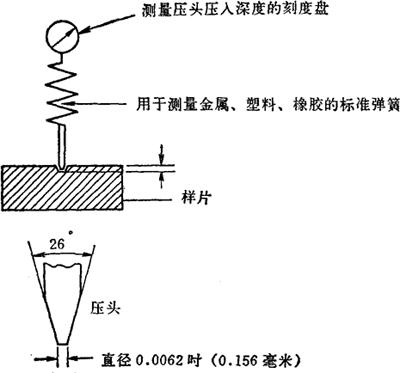

图10－13
