S31658 0Cr17Ni12Mo2N

---

(1)化学成分

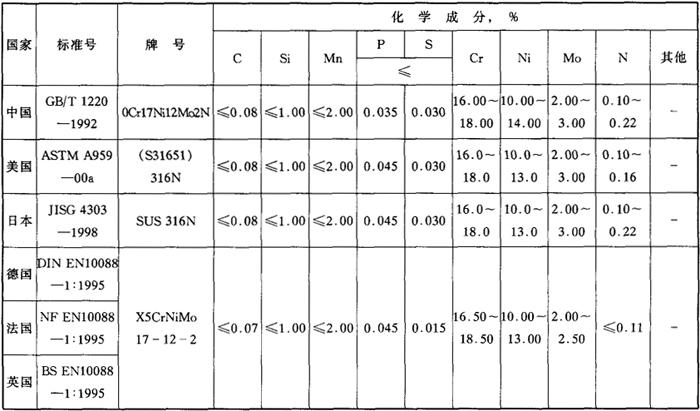

表3－39 国内外相应牌号及化学成分

注：①棒材、盘条、型钢及相应半成品，最大硫含量为0．030%；用于切削加工的钢材，建议硫含量控制范围为0．015%～0．030%。

(2)力学性能

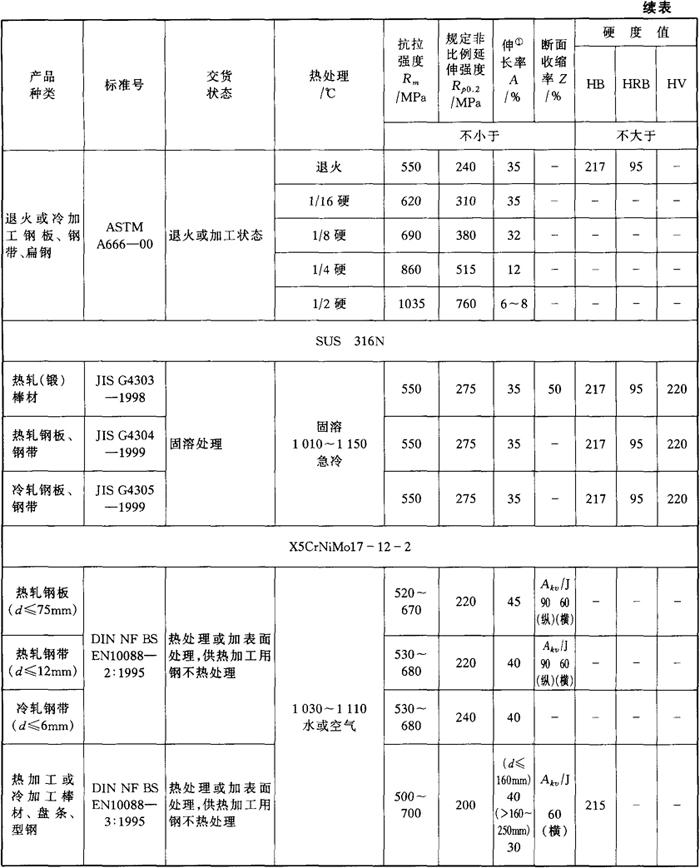

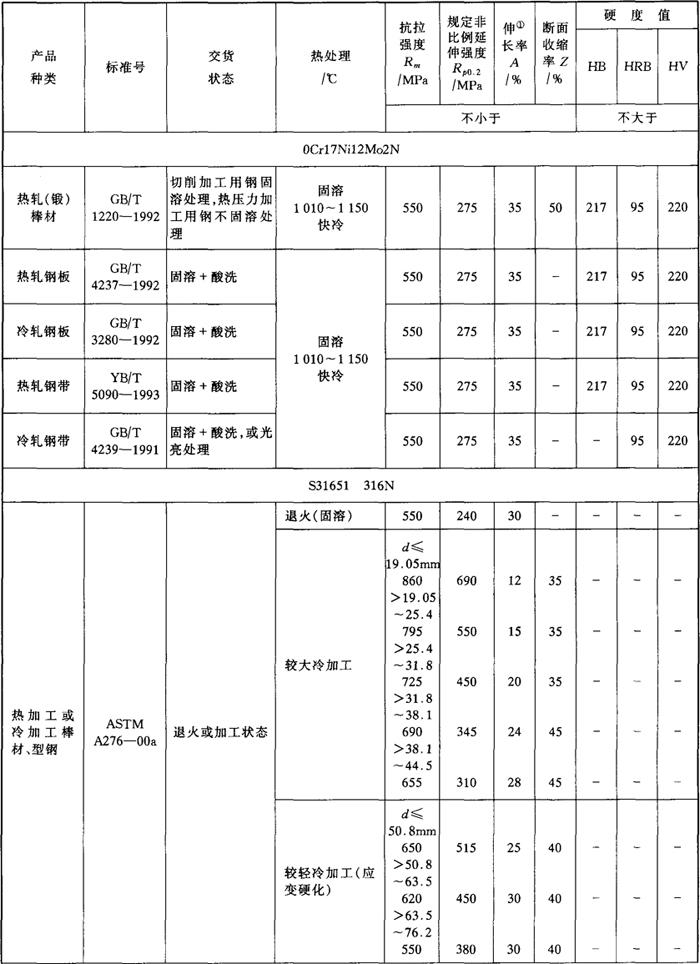

表3－40 主要产品热处理后的室温力学性能

注：①ASTM标准试样标距为L_o=50mm。

(3)主要特性和用途

在0Cr17Ni12Mo2钢中加入0．10%～0．22%的氮炼制而成。由于氮在钢中的固溶强化并稳定奥氏体组织的作用，使其在不降低塑性的情况下，强度得到提高，从而可以减小制件的厚度。

用于制造既要求耐腐蚀性不低于0Cr17Ni12Mo2，又要求具有较高强度的零部件。
