00Cr18Ni14Mo2Cu2

---

(1)钢号简介

00Cr18Ni14Mo2Cu2是在00Cr17Ni14Mo2基础上，加入2%Cu后形成的钢种。在稀硫酸、磷酸等还原性介质中以及在醋酸、甲酸等有机酸中，其耐蚀性优于00Cr17Ni14Mo2和00Cr19Ni13Mo3。此钢是耐稀硫酸较好的材料，在室温中等浓度硫酸中也具有较好的耐蚀性。

(2)化学成分

00Cr18Ni14Mo2Cu2的化学成分见表1－218。

表1－218 00Cr18Ni12Mo2Cu2的化学成分

(3)室温力学性能

00Cr18Ni14Mo2Cu2钢的室温力学性能见表1－219。

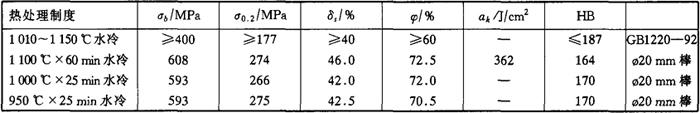

表1－219 00Cr18Ni14Mo2Cu2的室温力学性能

(4)高温瞬时拉伸性能

钢的高温瞬拉伸性能见表1－220。

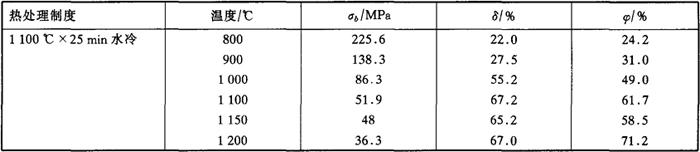

表1－220 00Cr18Ni14Mo2Cu2的高温拉伸性能

(5)冷作硬化特性

00Cr18Ni14Mo2Cu2的冷加工硬化数据见表1－221。

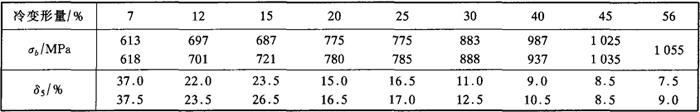

表1－221 00Cr18Ni14Mo2Cu2的冷加工强化

(6)耐蚀性

00Cr18Ni14Mo2Cu2在H₂SO₄等还原性介质中的耐蚀性优于不含铜的牌号，在一些典型介质中的耐蚀性见表1－222。在实际工业生产环境中的挂片试验结果见表1－223。

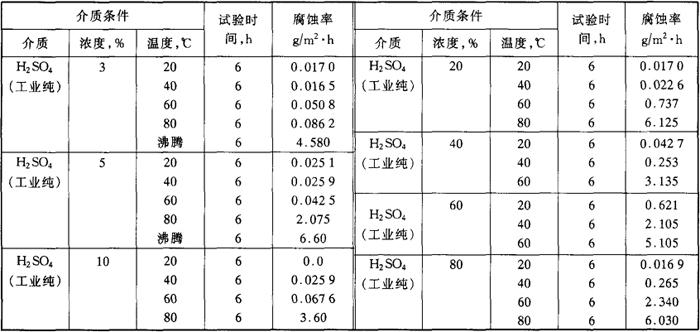

表1－222 00Cr18Ni14Mo2Cu2的耐蚀性

表1－223 00Cr18Ni14Mo2Cu2的现场挂片试验结果

(7)工艺性能

a．热加工 钢的热加工性能良好，热加工温度较不含铜的钢稍低，适宜的加热温度为1070～1090℃。

b．冷加工 钢的冷加工性基本同于不含铜的钢种。

c．热处理 钢的固溶处理温度为1050～1100℃。

d．焊接 钢的焊接性能良好，可采用常规的焊接方法焊接，焊后具有良好的耐蚀性。手工电弧焊时，使用奥032焊条。

(8)物理性能

00Cr18Ni14Mo2Cu2的物理性能见表1－224。

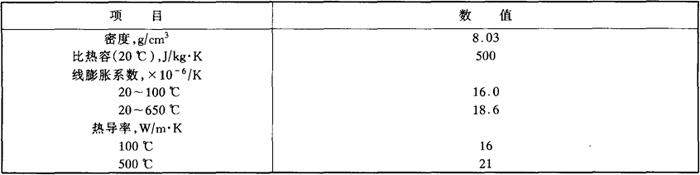

表1－224 00Cr18Ni14Mo2Cu2的物理性能

(9)应用

00Cr18Ni14Mo2Cu2主要应用于化学加工工业，如化肥、化纤、造纸工业，用其制造反应器、管道、泵和阀门。
