2．光学石英玻璃的质量指标

---

光学石英玻璃按光谱特性、光学均匀性、应力双折射、条纹度、颗粒不均匀性、气泡度、荧光特性等各项质量指标分类分级。

2．1 光谱特性分类

JGS1、JGS2、JGS3石英玻璃按光谱特性均分为三类(表1－50)

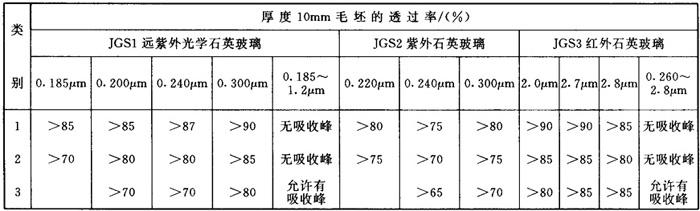

表1－50 光谱特性分类

注：JGS1、JGS2、JGS3在可见光区域平均透过率均应大于90%。

2．2 光学均匀性分类

光学均匀性按分辨率α与理论分辨率α0之比分为五类(表1－51)

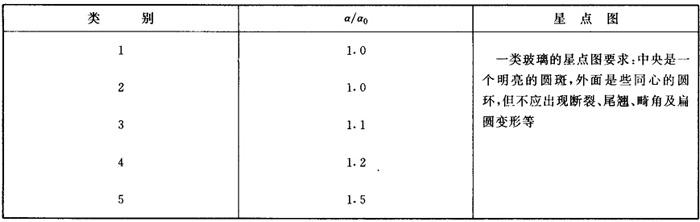

表1－51 光学均匀性分类

2．3 应力双折射按毛坯中每厘米量大光程差分为五类(表1一52)

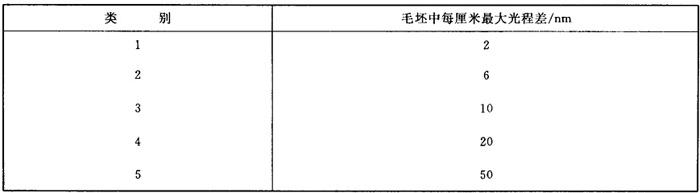

表1－52 应力双折射分类

2．4 条纹度

2．4．1 按JGS1规定方向观察毛坯，分为四类

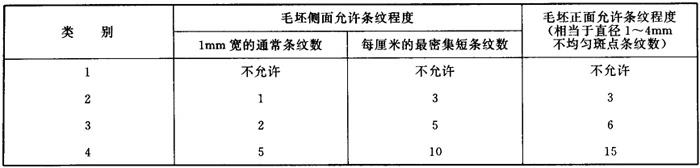

表1－53 JGS1按条纹允许程度分类

注：
❶ 条纹允许程度以40×40×40mm³试样为准。

❷ 条纹数量应按最多面计，侧面条纹短于5mm不计。

❸ 条纹长度超过所测面的3／4，按通常条纹计。

❹ 通常条纹宽度不足1mm者，可按宽度累计计算。如二类允许1mm通常条纹一条，若宽度为0．5mm，则允许二条。

2．4．2 JGS2、JGS3按条纹允许程度分为两类

表1－54 JGS2、JGS3按条纹允许程度分类

注：长度5～15mm的条纹，每100g不超过一条。

2．4．3 JGS2、JGS3根据规定观察毛坯的方向数，条纹度分三级

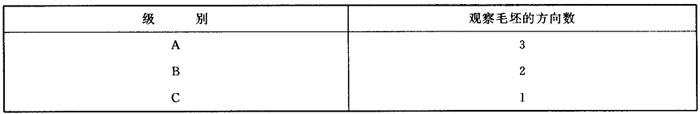

表1－55 JGS2、JGS3观察毛坯方向数条纹度分级

2．5 颗粒不均匀按颗粒影像分为三类

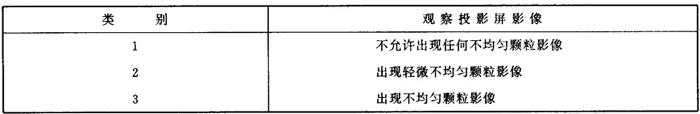

表1－56

2．6 气泡度按气泡大小及数量分为七类

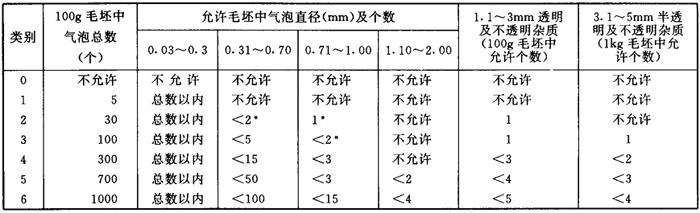

表1－57 气泡度分类

注：
❶ 带“*”者只允许半透明，不透明杂质。

❷ 气泡密集度，每平方厘米不超过平均数的五倍。

❸ 尺寸小于1mm的半透明与不透明杂质按气泡计算。

❹ 扁长气泡或杂质取最长轴和最短轴的算术平均值为直径。

❺ 半透明与不透明杂质包括：薄膜、蓝斑、气泡夹杂物、气泡群晶状颗粒灰白点、褐色点、黑点等。

❻ 群集状杂质或气泡群计算方法：按外围杂质或气泡总外径计算(密集杂质或小气泡中，点与点间的间距不得大于1mm)。

2．7 按荧光特性分二类

表1－58 荧光特性分类
