波形补偿器的计算

---

［说明］波形补偿器的结构如图2－5－34所示。波形补偿器的波节数可以根据需要增减，一般为1～4个；每个波节的补偿能力由设计确定，一般为20mm，故其补偿能力远不如方形补偿器和套筒形补偿器。常用于压力低、直径大的煤气管道上。

1－波节 2－内衬套筒

安装波形补偿器时，应按设计管道最高温度和最低温度，找出其波动范围的中间值，作为补偿器的零点温度并依此温度按表2－5－32对波形补偿器进行拉伸或压缩。

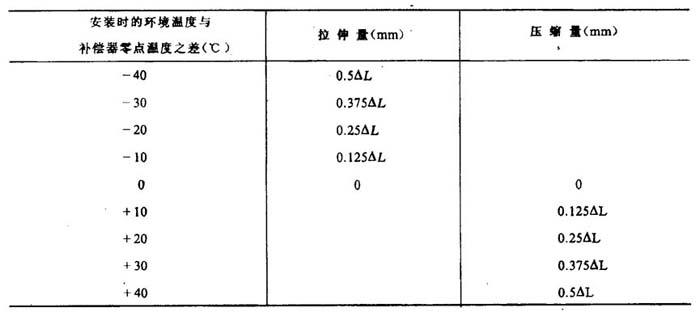

表2－5－32 波形补偿器的拉伸量和压缩量

注：△L=Δl·n(mm)，ΔL为波形补偿器的全补偿能力；Al为一个波的补偿能力(mm)；n为波的节数。△l由设计给定，一般为20mm。
