压铸模用零件标准

---

压铸模用零件标准如表8．3－2所示。

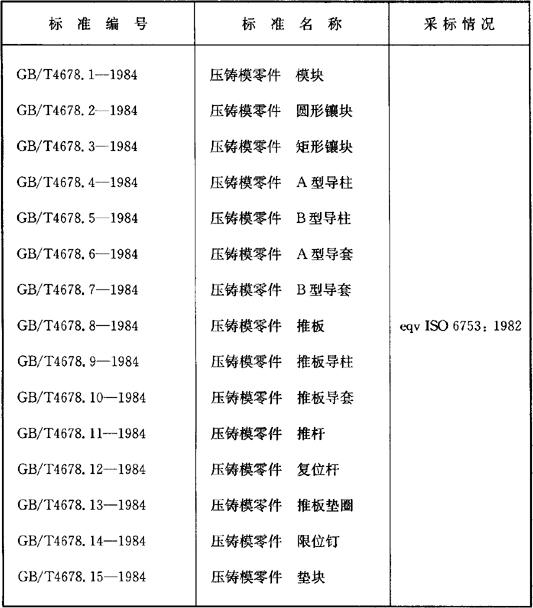

表8．3－2 压铸模用零件标准编号

下面介绍部分压铸模零件的形状和规格系列：

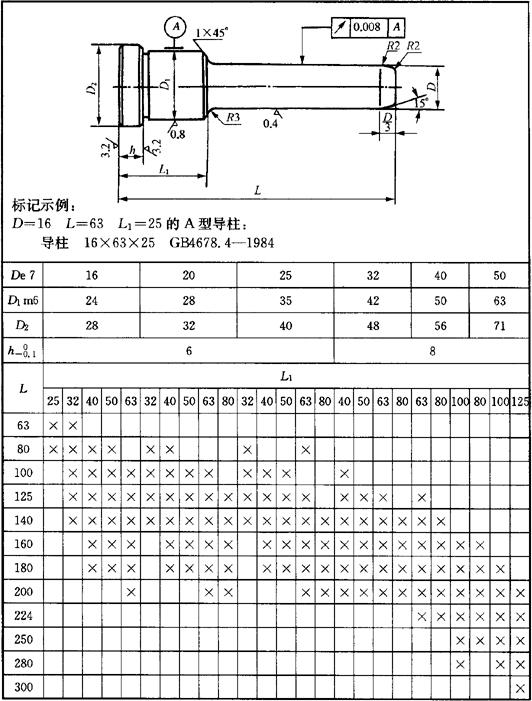

1．A型导柱(GB4678．4－1984)(表8．3－3)

表8．3－3 (mm)

注：本A型导柱兼作推板导柱使用。

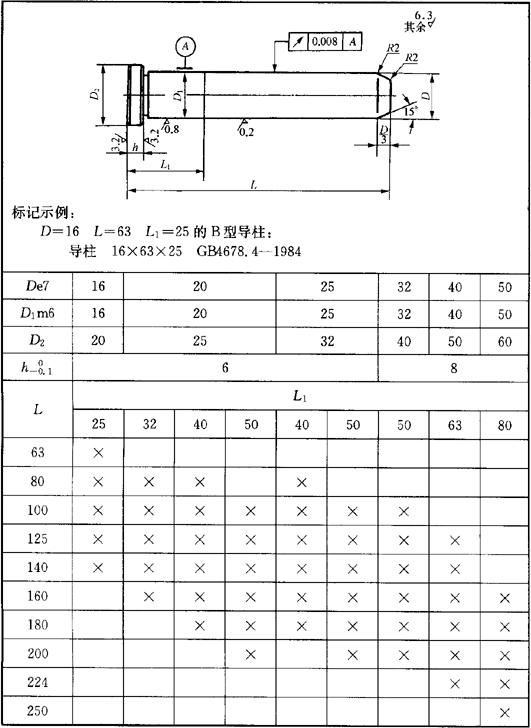

2．B型导柱(GB4678．5－1984)(表8．3－4)

表8．3－4 (mm)

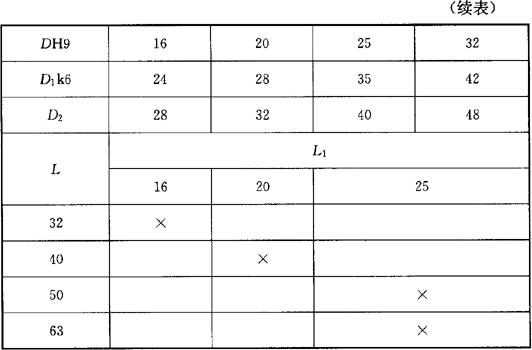

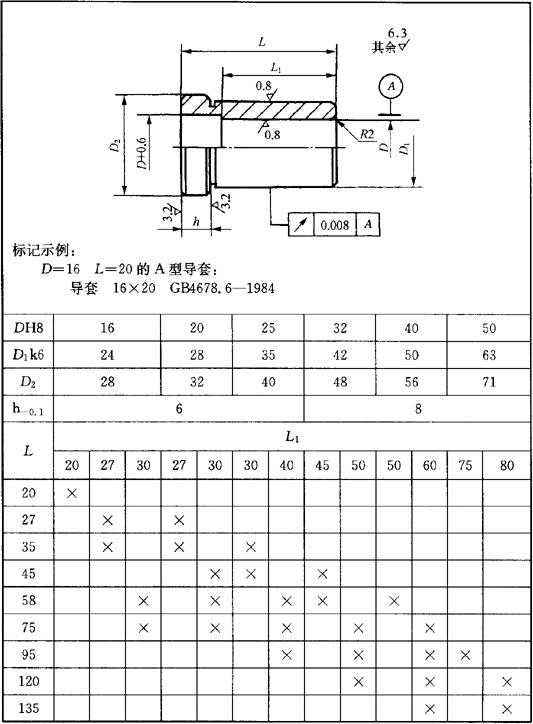

3．A型导套(GB4678．6－1984)(表8．3－5)

表8．3－5 (mm)

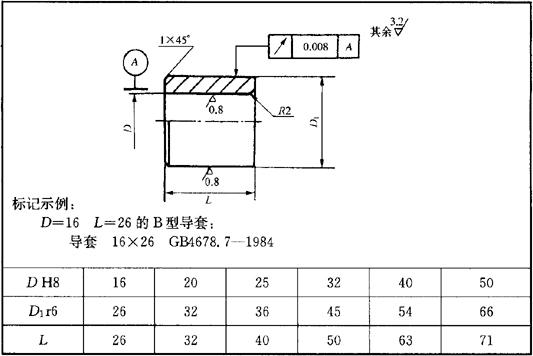

4．B型导套(GB4678．7－1984)(表8．3－6)

表8．3－6 (mm)

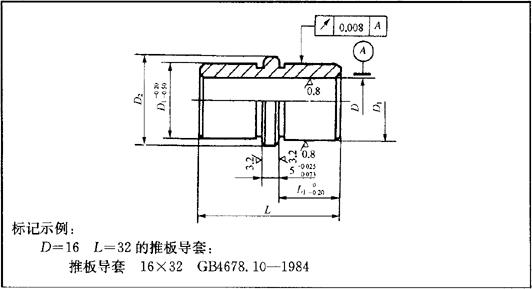

5．推板导套(GB4678．10－1984)(表8．3－7)

表8．3－7 (mm)

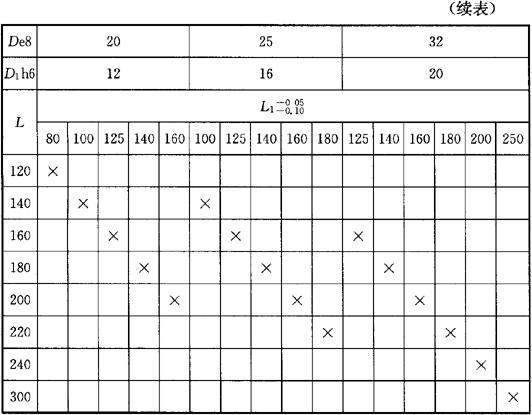

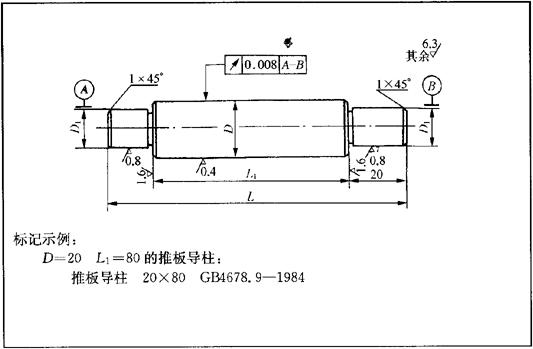

6．推板导柱(GB4678．9－1984)(表8．3－8)

表8．3－8 (mm)

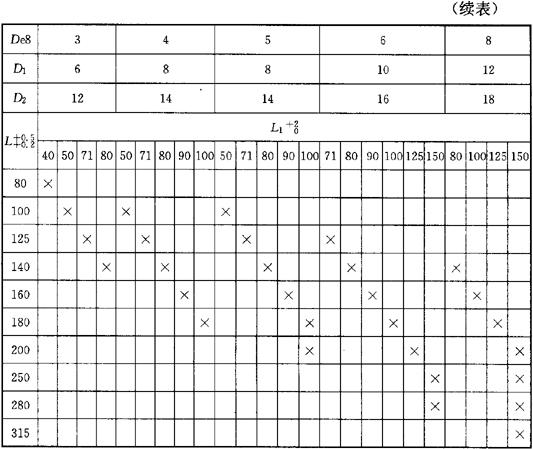

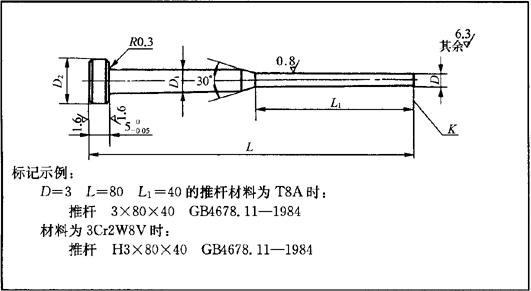

7．推杆(GB4678．11－1984)(表8．3－9)

表8．3－9 (mm)

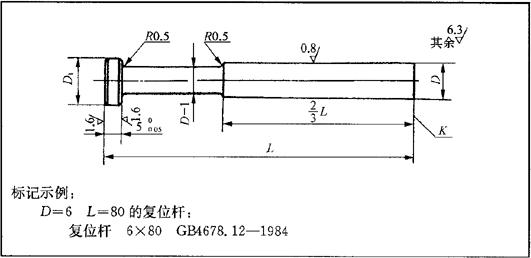

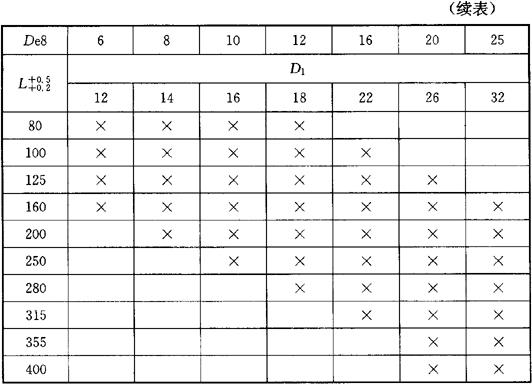

8．复位杆(GB4678．12－1984)(表8．3－10)

表8．3－10 (mm)

注：本复位杆兼作推杆使用。
