铝与铝合金导体(JIS H 4180)

---

1．适用范围

该标准适用于铝及铝合金导体(以下称导体)。

2．种类

导体如表1所示，按照化学成分，板导体分2种，管导体分3种。还有，板导体又按制造方法分压延板导体与挤出板导体。另外，挤出板导体及管导体按其尺寸容许公差的程度分有2个等级。

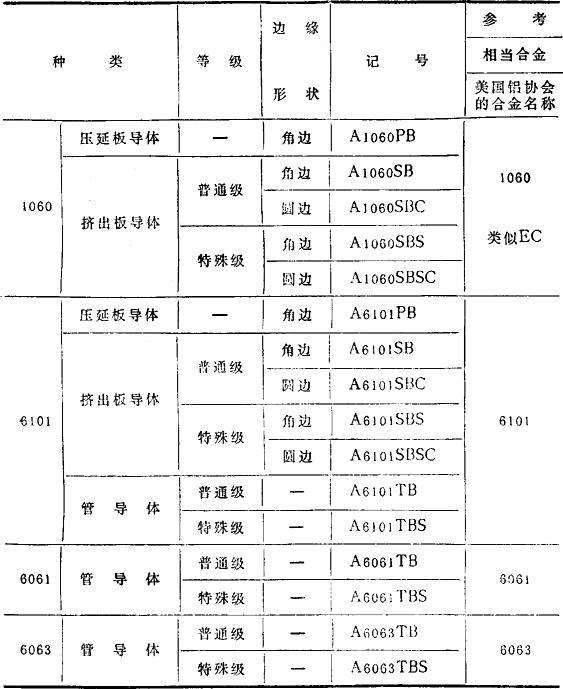

表1 种类

注：示出质别的记号，写在上述记号后面。

3．质量

3．1 导体的化学成分，按照表2的规定。

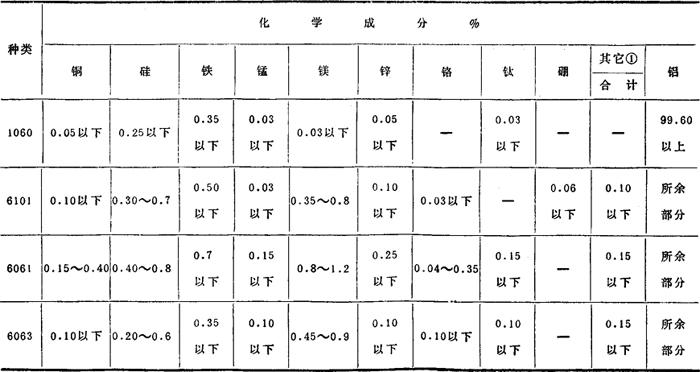

表2 化学成分

注①：其它元素，只限分析在通常分析过程中含有的。

3．2 导体的机械性能(抗拉强度，屈服点，延伸率，弯曲)，按照表3(1)及表3(2)的规定。进行弯曲试验的时候，弯曲部分的外侧不可产生裂纹。

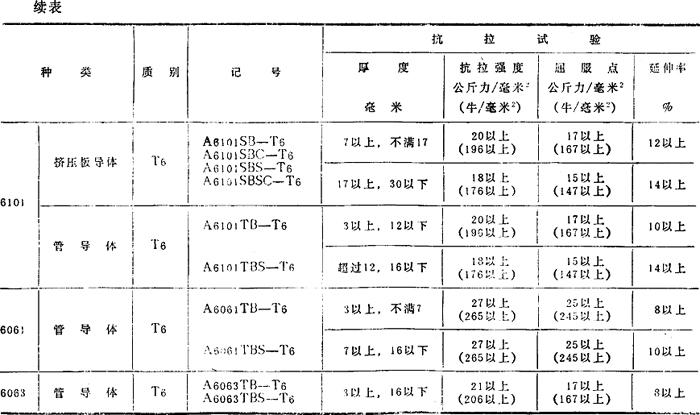

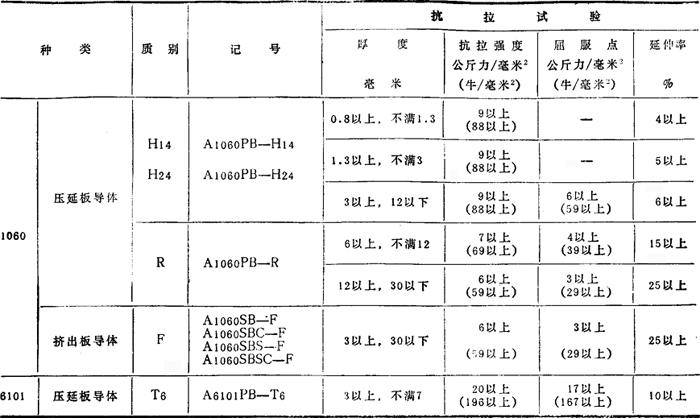

表3(1) 机械性能

注：1．规定厚度尺寸以外的机械性能，按订货者和制造厂的协商。

2．括号里的单位及数值是国际单位(SI)，附作参考的。

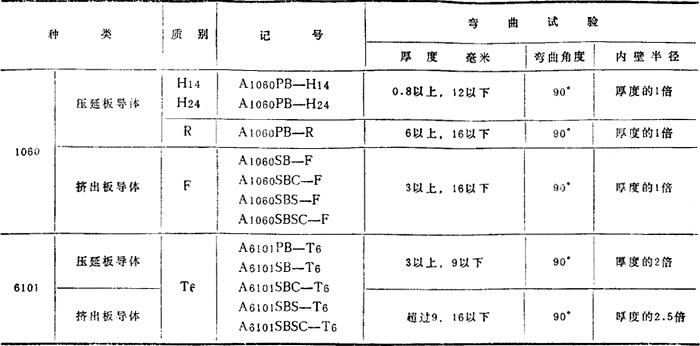

表3(2) 机械性能

注：规定厚度尺寸以外的机械性能，按订货者和制造厂的协商。

另外，屈服点及弯曲，只限于订货者有特别要求的。

3．3导体的导电率，按表4的规定。

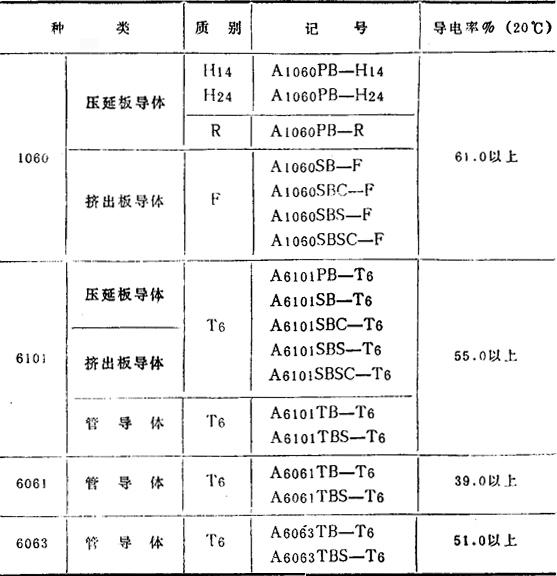

表4 导电率

4．尺寸及其容许公差

4．1 管导体的尺寸，为指定外径、内径及壁厚中的任意二个。

4．2 导体的标准尺寸，按照表5(1)及表5(2)的规定。

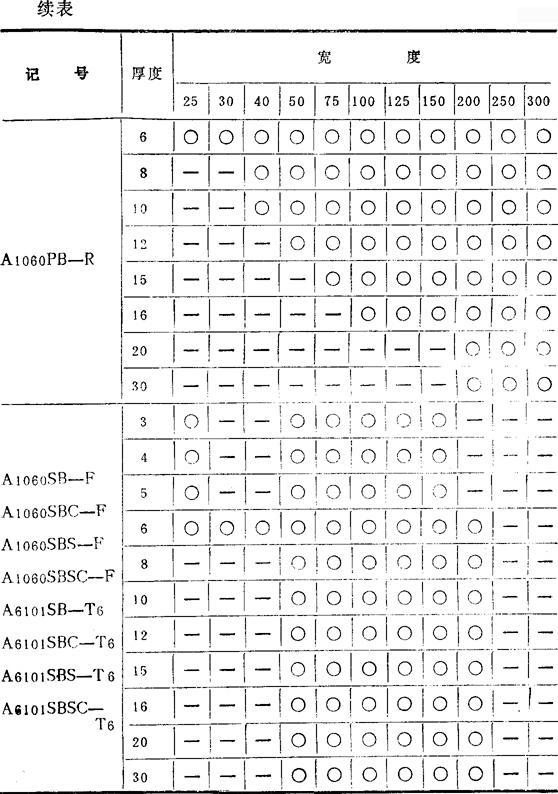

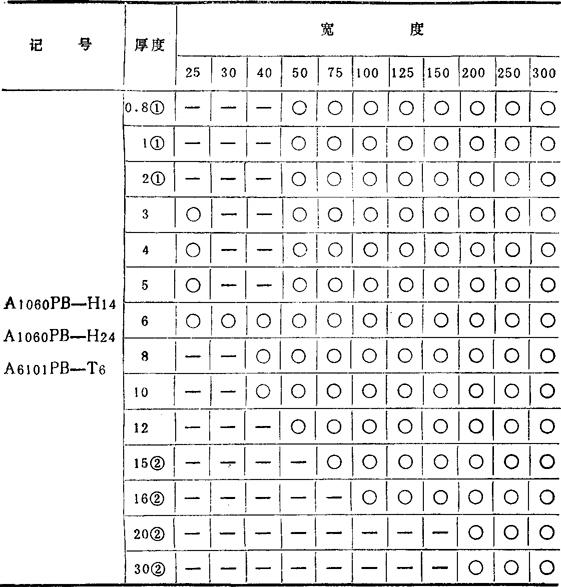

表5(1) 板导体的标准尺寸 单位：毫米

注①：除去A6101PB－T6。

②：除去A1060PB－H14及A1060PB－H24。

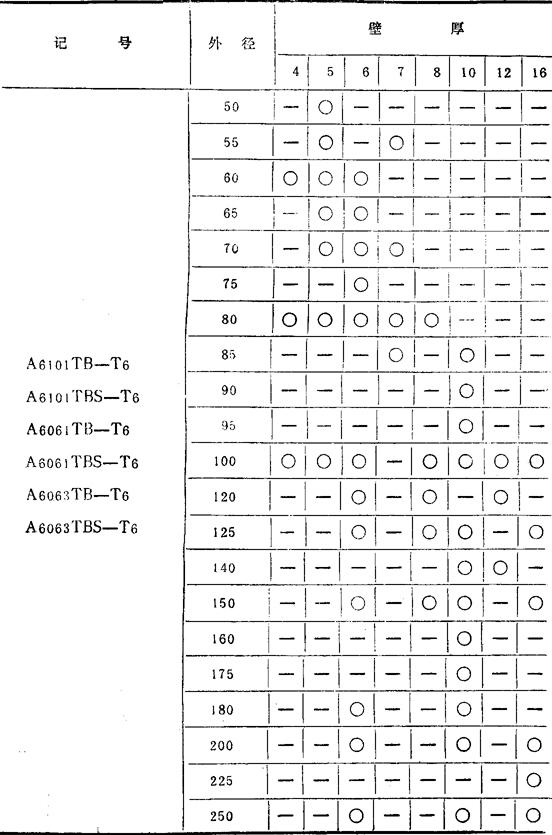

表5(2) 管导体的标准尺寸 单位：毫米

4．3 导体的长度，没有特别指定时候为5米。

4．4 板导体的尺寸容许公差。

4．4．1 板导体的厚度容许公差，按照表6的规定。

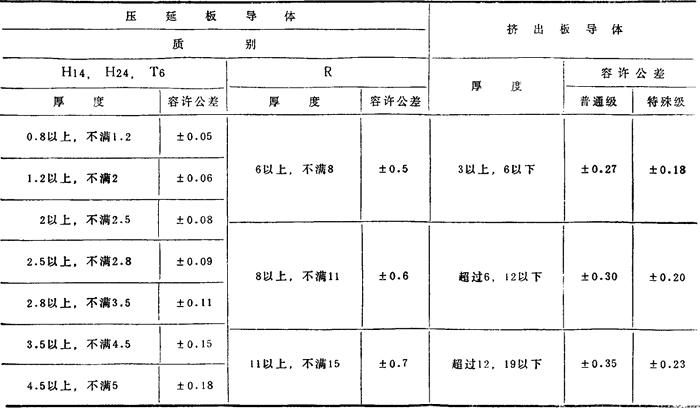

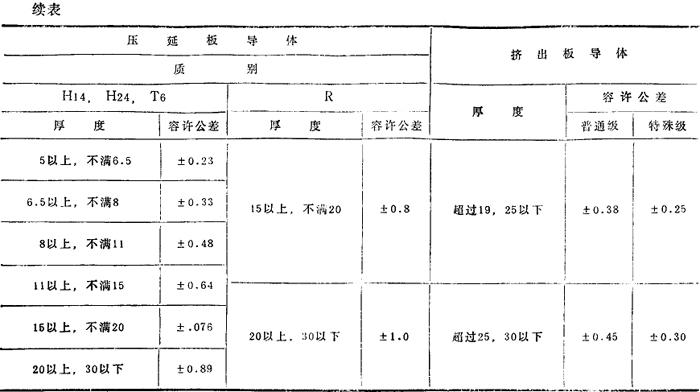

表6 厚度的容许公差 单位：毫米

注：1．容许公差只指(+)或(－)时，为上述数值的2倍。

2．规定厚度尺寸以外的容许公差，按订货者和制造厂的协商。

4．4．2 板导体的宽度容许公差，按照表7的规定。

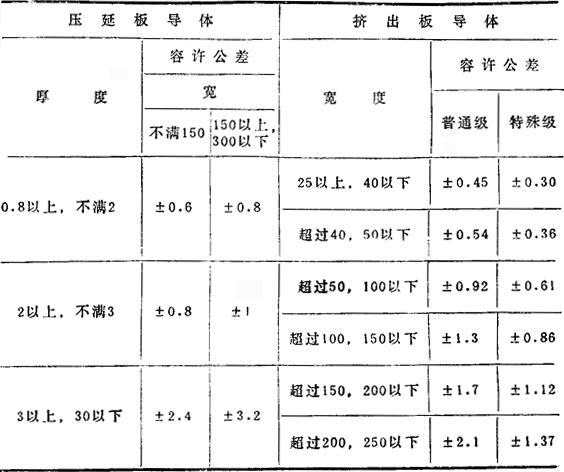

表7 宽度容许公差 单位：毫米

注：1．容许公差只指(+)或(－)时，为上述数值的2倍。

2．规定厚度及宽度尺寸以外的容许公差，按订货者和制造厂的协商。

4．4．3 板导体的长度容许公差为。

4．4．4 板导体的翘曲容许公差，按照表8的规定。

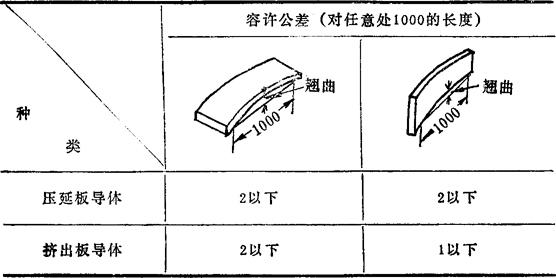

表8 翘曲的容许公差 单位：毫米

4．4．5 挤出板导体的平坦度容许公差，按照表9的规定。

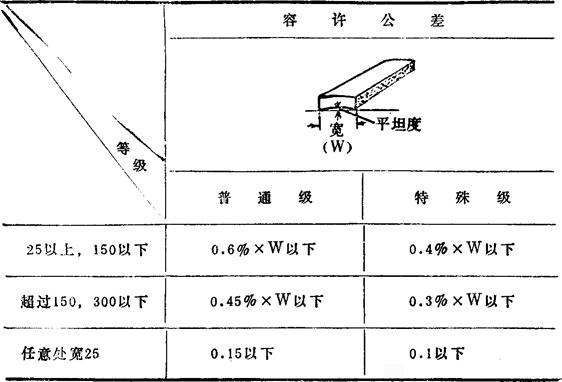

表9 平坦度的容许公差 单位：毫米

注：在规定的宽度范围以外尺寸的容许公差，按照订货者与制造厂的协商。

4．4．6 板导体边缘半径的容许公差，按表10的规定。

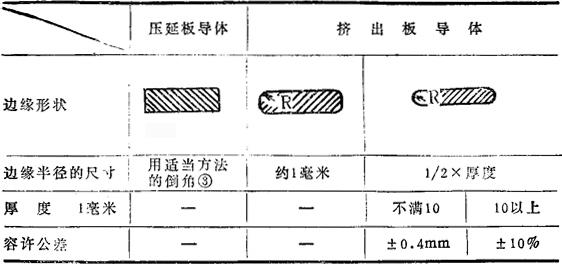

表10 边缘半径的容许公差

注③：只限订货者有要求的。

4．5 管导体的尺寸容许公差

4．5．1 管导体的尺寸公差，按表11的规定。

表11 直径的容许公差 单位：毫米

注：1．容许公差只指(+)或(－)时，为上述数值的2倍。

2．规定外径或内径范围以外尺寸的容许公差，按订货者和制造厂的协商。

平均直径是指任一地方相互垂直两处测定值的平均值。

4．5．2 管导体壁厚的容许公差，按照表12的规定。

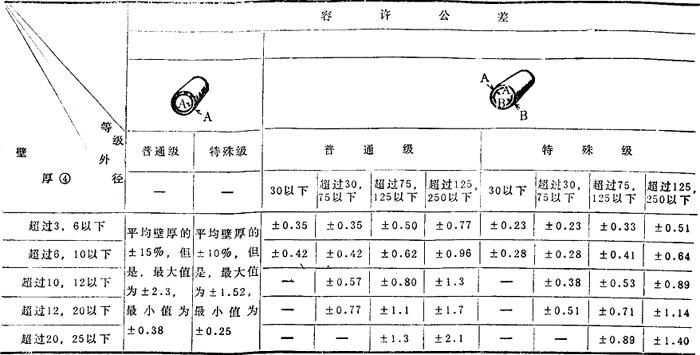

表12 壁厚的容许公差 单位：毫米

注：④：指定外径及内径时，平均壁厚为壁厚，适用于“平均壁厚与任意一处壁厚之差”的容许公差。

1．容许公差只指(+)或(－)时，为上述数值的2倍。

2．规定壁厚尺寸以外的容许公差，按订货者与制造厂的协商。

平均壁厚，是用卡钳把管卡住，测出相对两处测定值的平均值。

4．5．3 管导体长度的容许公差为毫米。

4．5．4 管导体的翘曲容许公差，按照表13的规定。

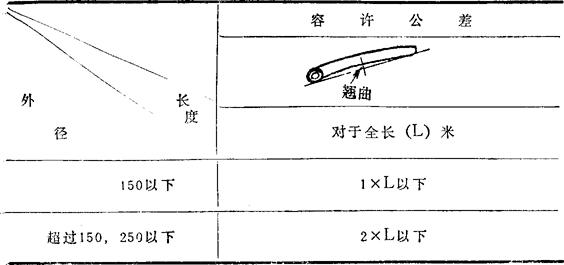

表13 翘曲的容许公差⑤ 单位：毫米

注⑤：放置在平面上，由于自重而翘曲的最小值。

注：规定外径尺寸以外的容许公差，按订货者与制造厂的协商。
