变频调速装置

---

交流电动机进行变频调速时，需要一个能够变频和调压的电力变换装置，称之为变频器。变频调速系统中的变频器通常可分为交－交变频器和交－直－交变频器两大类。

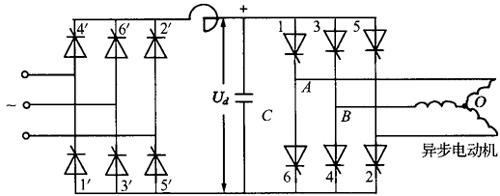

在变频调速系统中，变频器的负载是异步电动机，图8－17为交－直－交变频器的主电路，它由整流器、中间滤波环节和逆变器三部分组成。

图8－17 交－直－交变频器

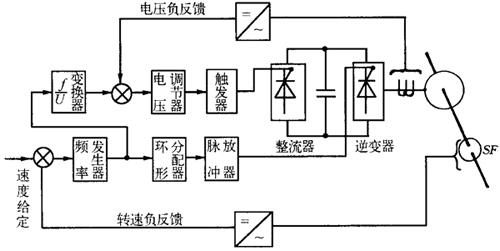

图8－18为电压型变频调速系统组成框图。系统由主电路和控制电路组成。主电路采用串联电感逆变器，可控硅整流器将三相交流工频电源交流电变成大小可调的直流电，经中间滤波环节作为逆变器电源，逆变器将直流电变换成频率可调的三相对称交流电，作为鼠笼型异步电动机的电源。

图8－18 电压型变频调速系统组成框图
