压力传感器的规范和比较

---

1．规范

不同的制造厂压力传感器的规范会大不相同，关键在于要了解某些规范如何影响测量精度及其程度。

理想的压力传感器应该是被测量与输出量之间存在着线性关系，实际上，一般的传感器被测量与输出量之间不完全呈线性关系即存在非线性。此非线性关系可用一条直线来代替，此直线称为“拟合直线”。若拟合直线与实际曲线偏差最小，则此拟合直线为“最佳拟合直线”。确定传感器非线性程度的参数为线性度(也称为非线性误差)。传感器的线性度是输出量与被测量的实际关系曲线偏离拟合直线的程度。定义为：输出量与被测量实际关系曲线与拟合直线之间的最大偏差的绝对值除以其量程。

以上升方式测得的压力与以下降方式测得的压力略有差异，见图4－17。这种差异称为滞后，以满标的百分比表示。

图4－17 压力传感器滞后

采用75%～80%的并联电阻器标正输出指示器，可以减少非线性和滞后误差。于是，传感器非常适用于正常条件的场合，最大偏差在满标时出现，而最大精度出现在变量范围中点。

2．不同传感器的比较

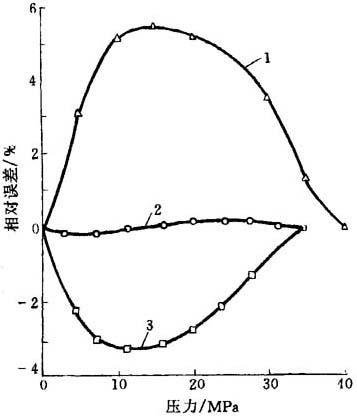

通常，气动传感器比机械传感器精确，而电动传感器又比气动传感器更精确。电动传感器的典型准确度为±0．5%～1．0%；气动传感器约为±1．5%；而机械传感器约为±3%。图4－18显示了测定的这三种之间的误差曲线，测试温度为180℃。

图4－18 三种不同压力传感器的误差曲线

1－机械的 2－电动的 3－气动的
