百叶窗式振槽干燥机

---

1．结构

振槽分上下二层(图6－30)，上层前部为干燥区，后部及下层的全部安有几种不同孔眼的筛网。在干燥区设有互相重叠的百叶窗式隔板，斜度约5°，板与板间叠口缝隙约为6毫米。砂糖在隔板上移动，而冷或热空气于板下通过缝隙而穿过糖层。空气先经除尘。干燥区顶部设有固定的密封盖。

2．技术数据(根据范家屯糖厂)

(1)干燥强度，以蒸发水分计为0．7～1．0公斤／米²·时。

(2)糖层前进速度，可取0．07～0．08米／秒。

(3)糖层厚度，根据振荡次数、风压、风量、成品磨损情况而定，以不致过厚而表面结成大整块，成品水分高；也不致过薄而加剧糖粒摩擦，增多糖粉，一般可取35～50毫米。

(4)干燥用风量：视湿糖水分、糖层厚度等而定，以糖层微微吹动而不致糖粉飞扬为准，一般约0．4米³／公斤成品糖(采用热空气)。

表6－65为范家屯糖厂百叶窗式振动干燥机的规格。

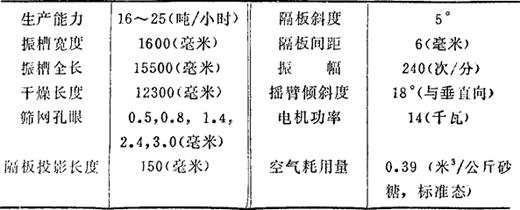

表6－65 百叶窗式振槽干燥机规格
