沸腾焙烧炉工艺计算示例

---

1．基础数据和条件

(1)炉床面积

取炉床焙烧强度u床为12吨(35%s)／米²·日。

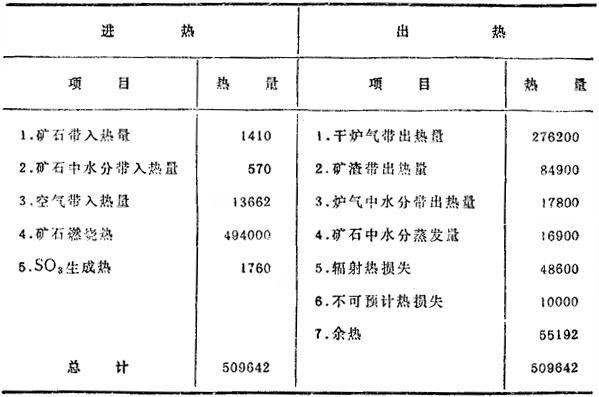

热平衡表(单位：千卡／时)

(2)炉床直径

(3)沸腾层高

H₁取1米；H₂取1米。

(4)炉上部截面积

炉上部气速取0．5米／秒。操作温度下的炉气量：

(5)炉上部直径

(6)扩大段高度

取扩散角θ=15°。

(7)炉膛容积

炉气在炉内停留时间取12秒。

V=12×1，11=13．3(米³)

(8)下部容积

V₂=F₂H₂===0．93×1=0．93(米³)

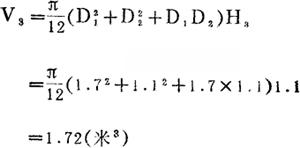

(9)扩大段容积

(10)上部体积

(11)上部高度

(12)风帽

采用8孔风帽，孔径5毫米，每个风帽的小孔截面积为157×10^－6米²。小孔风速取20米／秒。小时空气量为960标准米³／时，换算成室温条件下的空气量为0．286米³／秒。风帽个数：

(13)水箱面积

根据热量衡算需导出的热量为55192千卡／时，水温为25℃，取传热系数K=180千卡／米²·时·℃，所需水箱面积：
